环形转盘式工业包裹输送设备结构

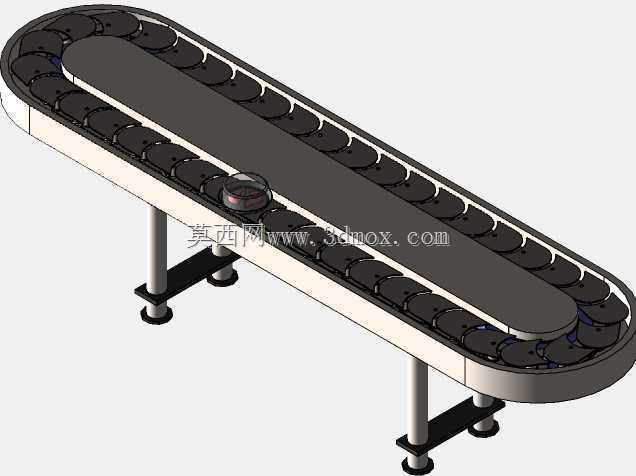

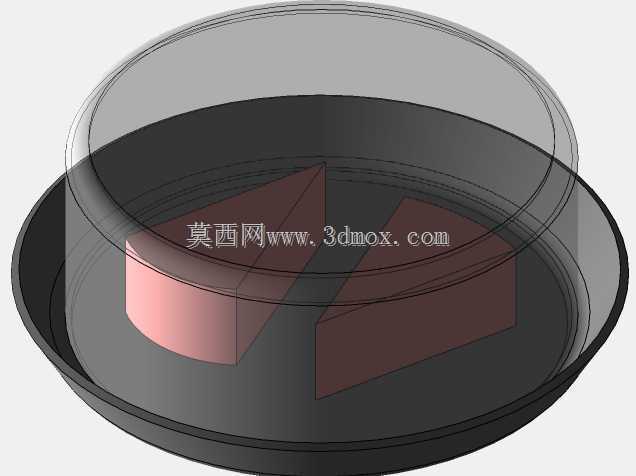

　　在电商仓储、快递分拨中心、小型生产装配线的物料流转环节，这类环形转盘式输送设备常被用作工位间的物料缓存与循环输送载体，解决直线输送线末端物料回流、多工位并行作业时的物料分配问题，相比直线输送线，环形布局可在有限车间占地内实现更长的输送路径，适配场地长宽比受限的作业区域。设备主体采用闭合式环形跑道结构，外圈排布独立的圆形承载转盘，每个转盘可独立承托小型包裹、盒装零部件，输送过程中转盘随主线体同步移动，当物料抵达对应分拣工位时，可通过侧边拨轮或顶升机构驱动转盘转动，将物料平稳导向侧边出料滑槽，无需额外设置移栽机构即可完成90度方向的物料分流，大幅降低线体的结构复杂度。支撑结构采用四根圆形金属支腿，每根支腿底部配置方形安装底板与可调脚杯，

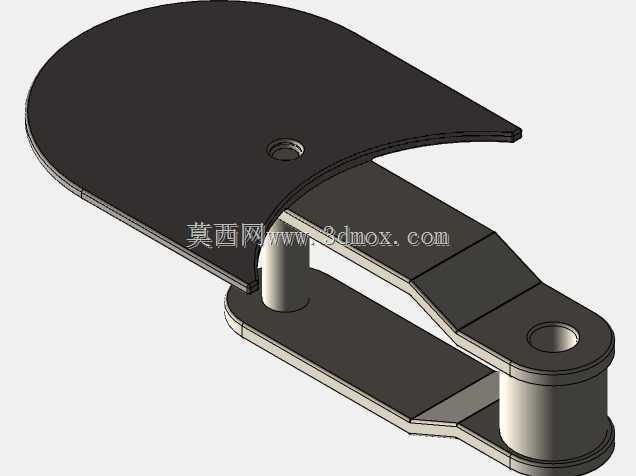

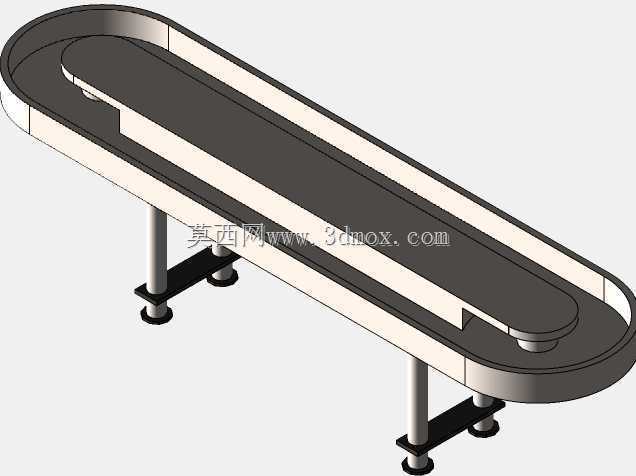

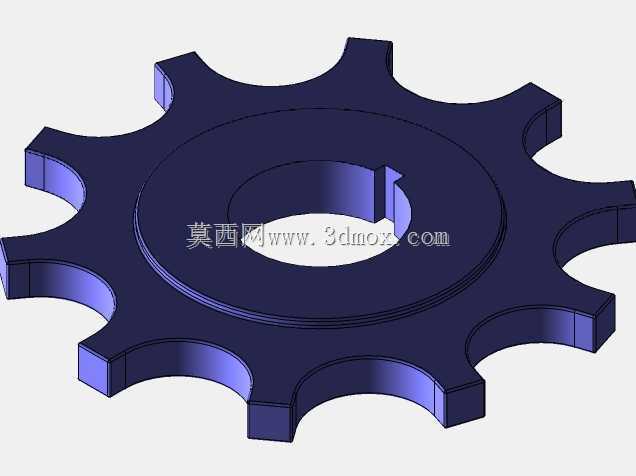

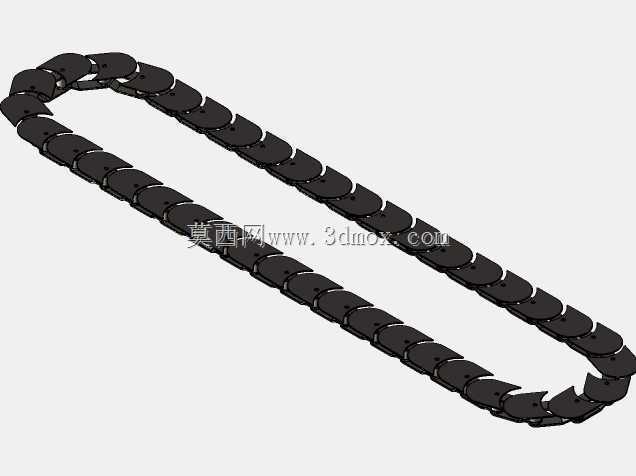

　　安装时可通过脚杯调节整体线体的水平度，抵消地面不平整带来的运行抖动，支腿与主线体框架之间采用螺栓紧固连接，方便后期拆解运输与现场组装，支腿的排布位置避开线体底部的驱动机构安装区域，预留足够的维护操作空间，日常检修驱动链轮、张紧结构时无需拆解主体框架。主线体的框架采用折弯钣金拼接成型，环形两端的圆弧段做了等曲率过渡处理，保证承载转盘在圆弧段运行时无卡滞、无明显速度波动，转盘与框架之间的间隙控制在3mm以内，避免小型包裹、零件边角卡入缝隙造成设备卡停，转盘表面做防滑磨砂处理，增大与物料接触面的摩擦力，输送重量在5kg以内的包裹时不会出现相对滑动。驱动单元内置在主线体框架的内侧空腔，采用链传动方式带动所有承载转盘同步移动，

　　链条张紧机构设置在直线段的端部，可通过调节螺栓调整链条张紧度，补偿长期运行带来的链条磨损伸长量，线体的运行速度可根据现场作业节拍调整，常规作业场景下运行速度设定在0.2-0.5m/s，匹配人工分拣或小型机械手取放料的作业节奏。从安装边界来看，这类环形输送线的整体宽度控制在800mm以内，直线段长度可根据现场工位数量灵活调整，两端圆弧段的转弯半径固定为400mm，安装时需在线体周边预留不小于600mm的操作通道，方便作业人员取放物料、开展日常维护，线体的进料端可对接前端的来料输送线，出料端可根据工位布局对接多个分拣格口或装配工位，实现物料的循环缓存与定向分流。设计过程中重点考量了运行平稳性与维护便捷性，所有转动副位置均采用免维护轴承，

　　减少日常润滑保养的工作量，承载转盘采用耐磨工程塑料材质，长期运行磨损后可单独快速更换，无需整体拆解线体，框架表面采用喷塑处理，适配车间内多尘、偶尔有油污的作业环境，避免长期使用出现锈蚀掉漆问题。在实际应用场景中，这类设备可单独作为小型仓储的包裹循环分拣线使用，也可多台拼接组成复杂的物料输送网络，适配多品种小批量的生产装配物料配送需求，相比大型交叉带分拣设备，其结构简单、投入成本低、安装调试周期短，适合日处理量在万件以内的中小型作业场景使用。
