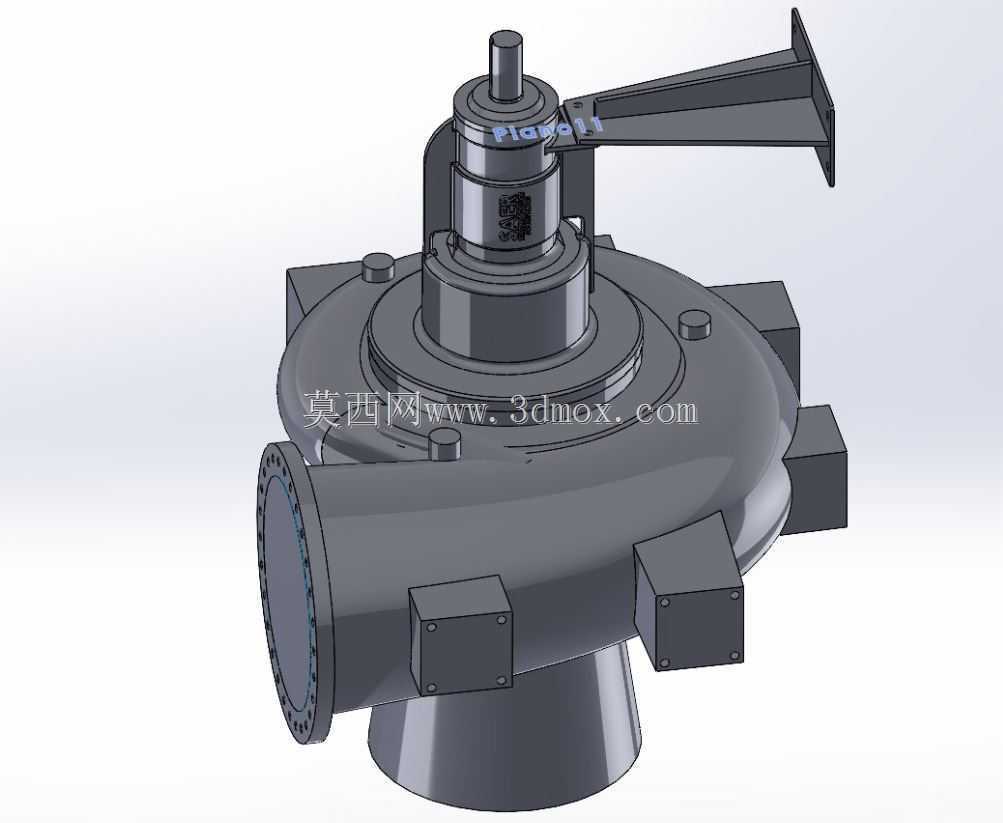

SAER型离心泵结构三维设计模型

　　该三维模型还原的离心泵，核心应用场景覆盖民用供水、工业循环水输送、暖通空调水循环、农业排灌等多个流体输送领域，作为流体管路系统的核心动力部件，其实际用途是通过叶轮高速旋转产生的离心力对输送介质做功，将机械能转化为介质的压力能与动能，实现液态介质从低压端到高压端的定向输送，可适配清水、低浓度无腐蚀性流体介质的输送工况。从功能特性来看，模型完整还原了泵体的蜗壳流道结构、顶部轴承支撑组件、侧方法兰式进出口接口、泵体周向的配重与安装固定块、顶部延伸的安装支架结构，蜗壳采用螺旋形渐变截面流道设计，能够有效降低介质在泵腔内的流动损失，提升水力效率；进出口均采用标准法兰连接结构，可直接与对应通径的工业管路对接，

　　法兰端面的螺栓孔位布局符合通用管路连接标准，无需额外转接件即可完成现场装配；泵体周向分布的块状凸台，一方面作为泵壳铸造时的工艺补强结构，另一方面可作为现场安装时的吊装受力点与固定支撑点，降低安装过程中的泵体变形风险。设计思路上，建模过程严格遵循离心泵的水力设计规范，首先确定泵的额定流量、扬程对应的叶轮直径与蜗壳基圆尺寸，再依次完成叶轮腔、密封腔、轴承座的同轴度匹配，保证旋转部件与静止部件之间的间隙符合运行要求，避免运转过程中出现碰磨问题；顶部延伸的斜向支架结构，用于外接动力端的防护罩或者管路附件，支架的安装面与泵体主轴的平行度、垂直度公差在建模时做了约束，可直接用于后续的工程图出图与生产加工参考。外形尺寸与安装边界方面，

　　模型的进口法兰位于泵体侧方轴向位置，出口法兰位于泵体顶部垂直方向？不对，看模型是侧方水平进口，顶部垂直向上的主轴，侧上方的支架，泵体底部为锥形的支撑底座，安装时底部底座可放置于混凝土基础或者设备安装机架上，底座的安装面平面度在建模时做了基准约束，保证安装后泵轴的垂直度符合运行要求；整体径向尺寸以泵轴为中心对称分布，周向凸台的最大外轮廓尺寸预留了足够的螺栓拆装空间，现场维护时无需拆卸周边管路即可完成轴承、密封件的更换操作；主轴伸出端位于泵体顶部，可通过联轴器与标准电机直连，也可通过皮带轮组件实现动力输入，伸出端的轴径、键槽尺寸均符合通用旋转轴的连接标准，适配常规的动力端连接需求。建模过程中对泵体的壁厚做了等比例还原，

　　蜗壳部分的壁厚按照承压等级做了均匀过渡，避免应力集中问题；轴承座部分的加强筋结构完整还原，可承受运转过程中径向力与轴向力的复合载荷，保证泵组长周期运行的结构稳定性；密封腔位置预留了机械密封或者填料密封的安装空间，可根据实际输送介质的特性更换不同的密封形式，拓展设备的适用工况范围。
