渣浆泵配套SKF标准轴承箱结构设计

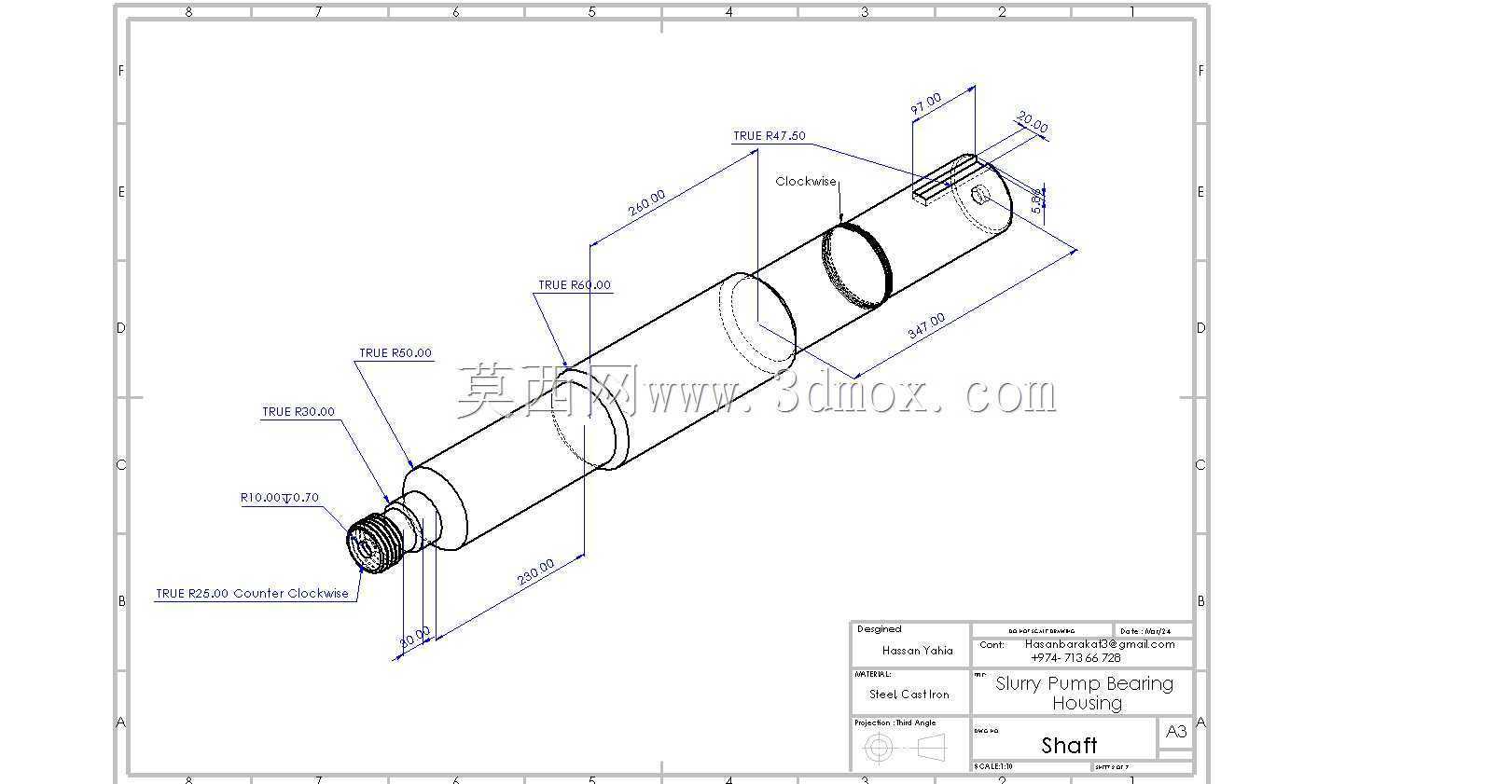

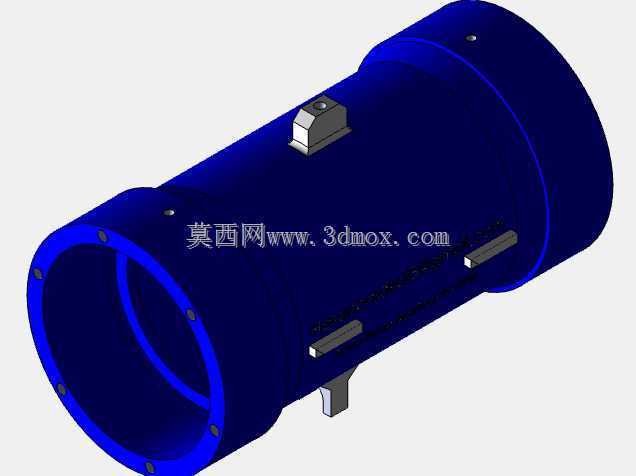

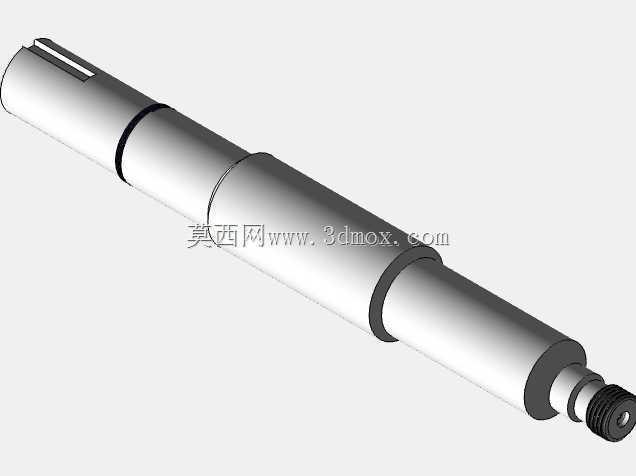

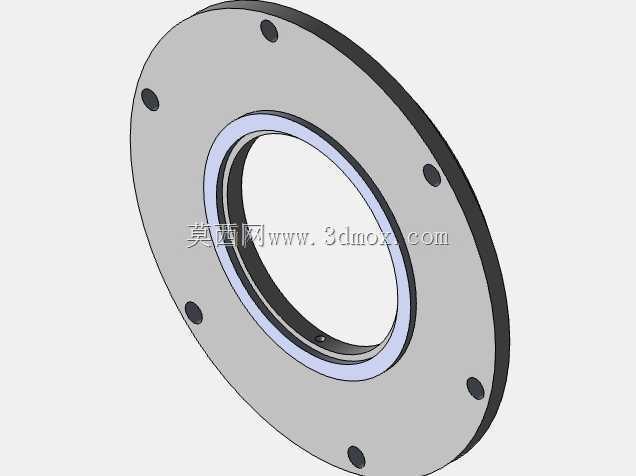

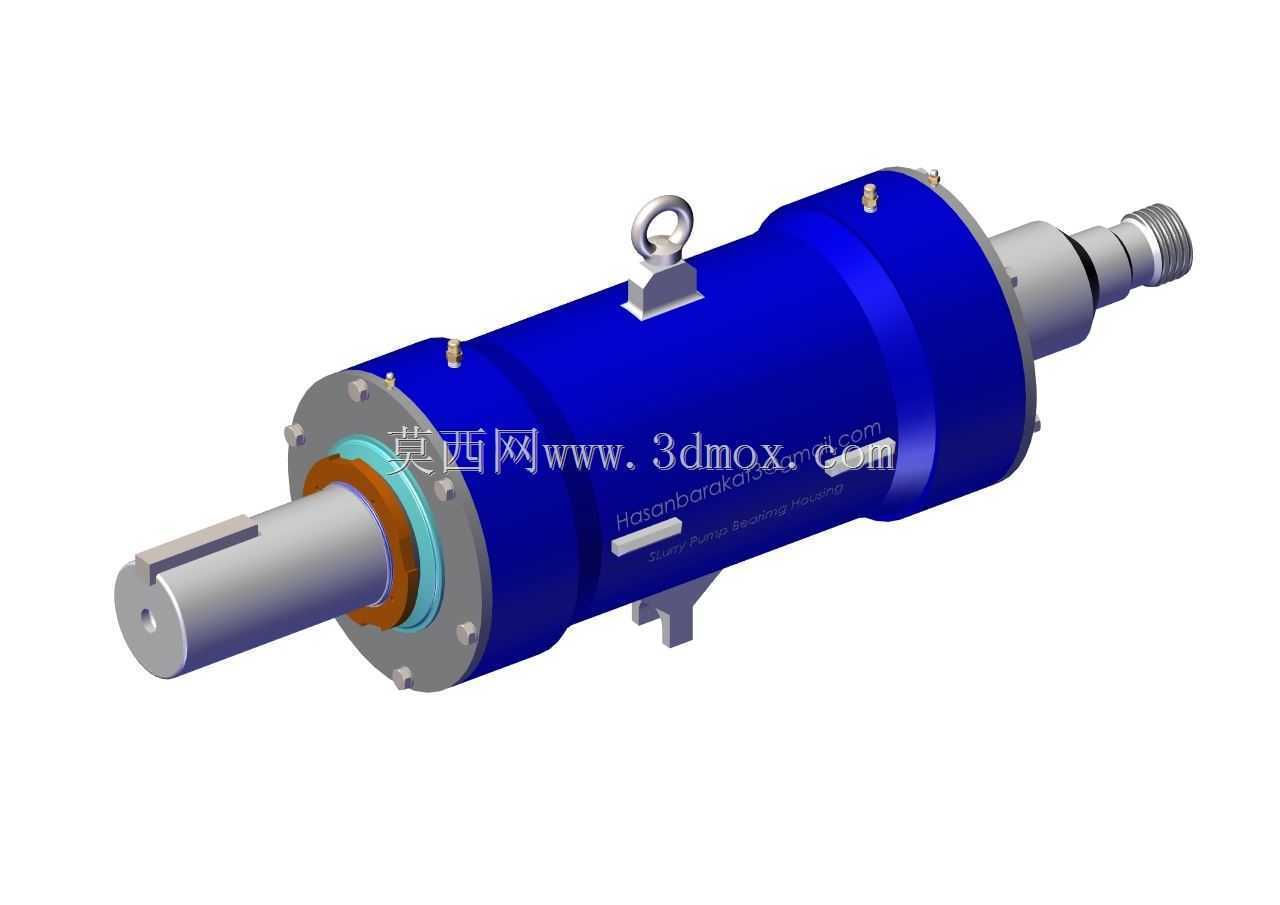

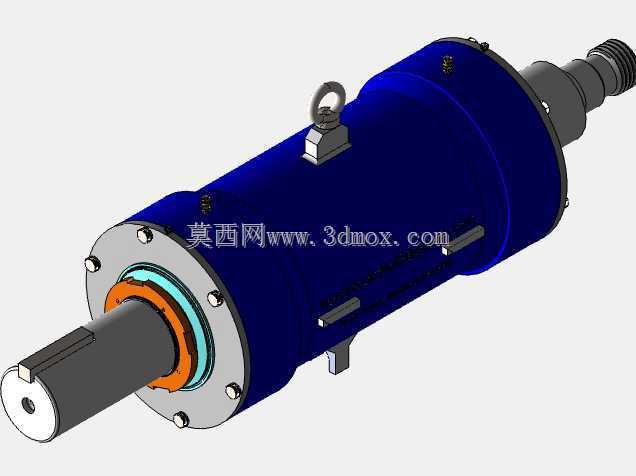

　　在矿山选矿、河道清淤、尾矿输送、煤化工浆液输送这类高磨蚀工况里，渣浆泵的连续运行稳定性直接决定整条产线的作业效率，而轴承箱作为渣浆泵转子组件的核心承载部件，既要承受叶轮端传递来的径向冲击载荷、轴向窜动载荷，还要隔绝泵腔侧渗漏的浆液、外界的粉尘水汽侵入轴承滚道，其结构设计的合理性直接关联整套泵组的维护周期与使用寿命。这套适配SKF JIS标准的轴承箱，在结构布局上采用了分体式端盖配合贯通式主轴腔体的设计，腔体内部预留的轴承安装位可同时适配深沟球轴承与调心滚子轴承的组合装配，能应对渣浆泵运行时因叶轮磨损不均、进料浓度波动带来的偏载问题，避免轴承滚道局部应力集中导致的提前点蚀失效。从安装边界来看，轴承箱主体采用圆筒式铸钢基体，

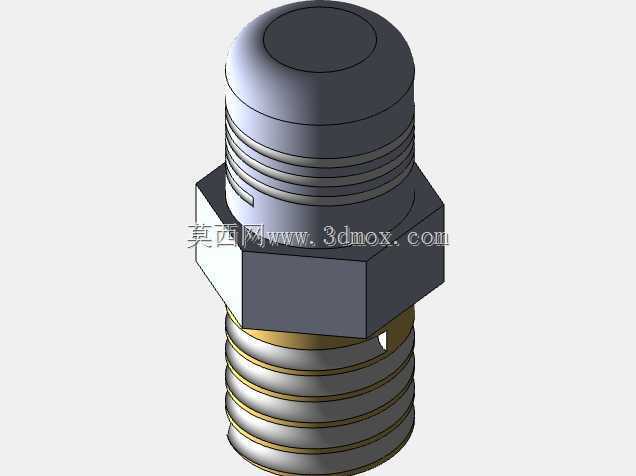

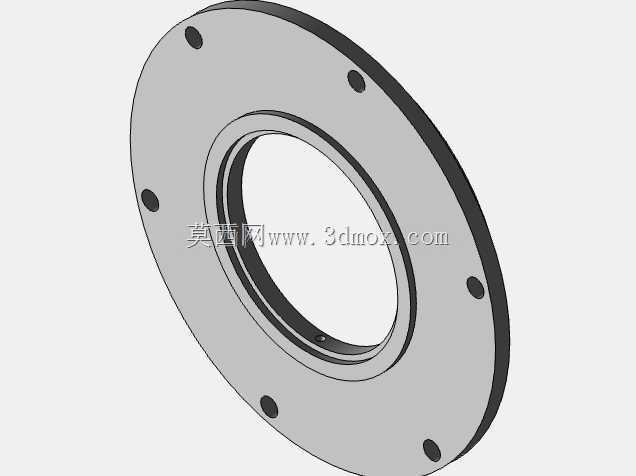

　　外侧预留的地脚安装凸台加工有对称分布的螺栓通孔，可直接匹配常规卧式渣浆泵的托架安装位，无需额外加工转接板；主轴穿轴孔的同轴度公差控制在0.02mm以内，两端端盖的止口与腔体配合面采用H7/h6的过渡配合，既保证装配时的定位精度，也能避免运行过程中因振动导致端盖错位、密封失效。设计过程中针对轴承润滑的需求，在腔体下部预留了油池空间，侧壁加工有油位观察孔与注油、排油接口，可兼容脂润滑与稀油润滑两种方式：在低转速、低载荷工况下可填充锂基脂实现免维护长周期运行，在高转速、大载荷工况下可接入稀油润滑回路，通过润滑油循环带走轴承运转产生的热量，控制轴承温升在合理区间。两端的密封结构采用了多重组合设计，

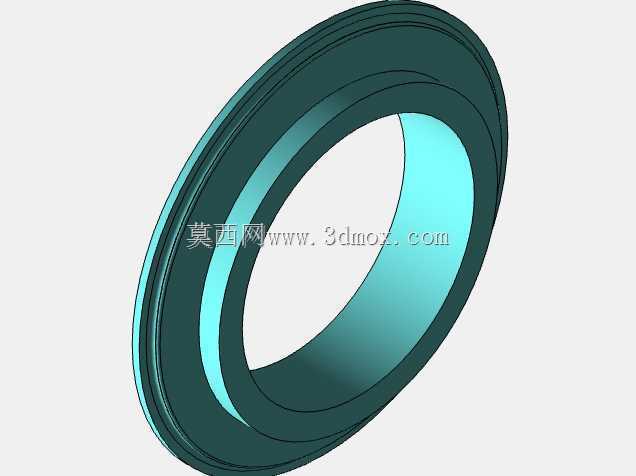

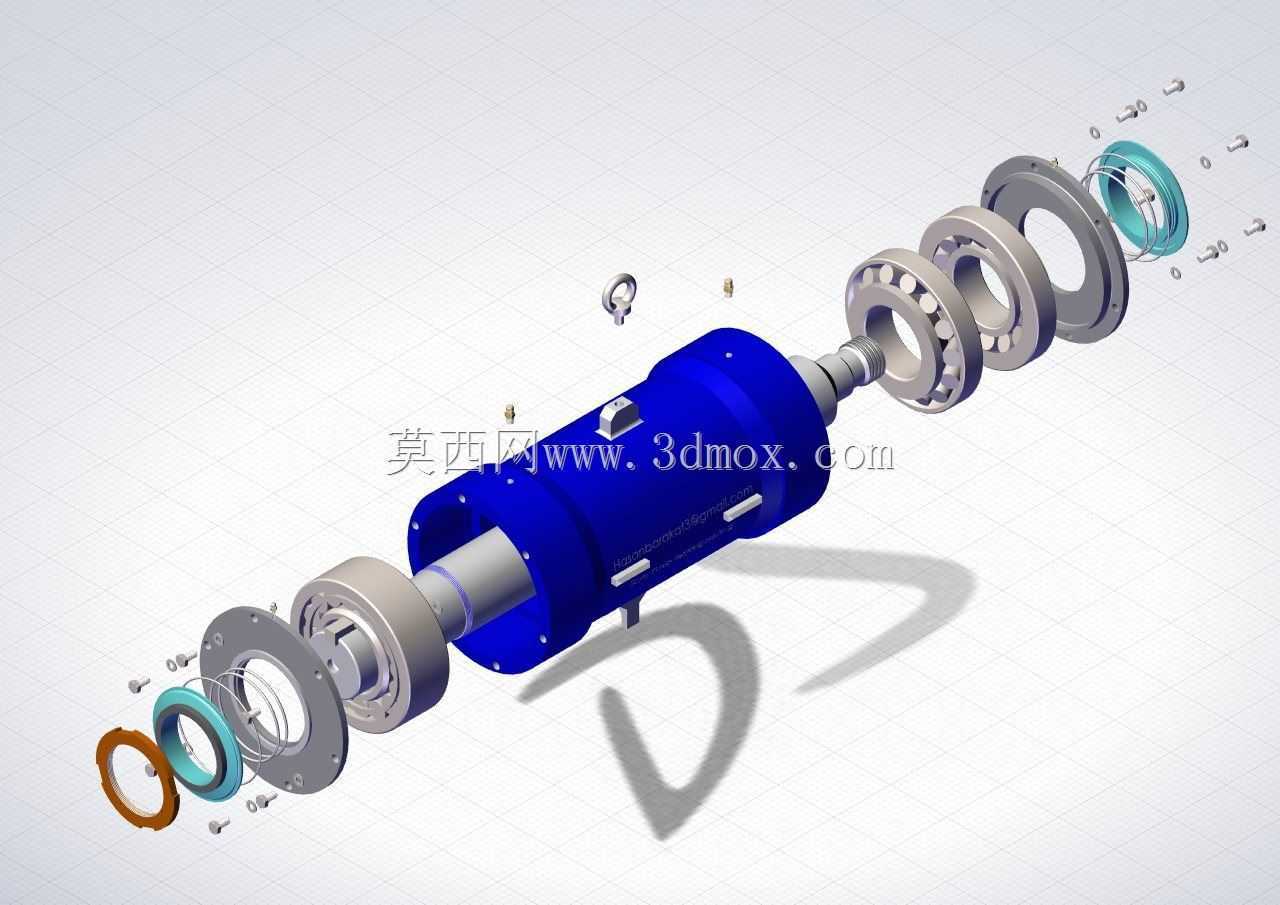

　　内侧靠近泵腔的位置设置了迷宫密封槽搭配骨架油封，可阻挡泵腔侧溢出的浆液颗粒进入轴承腔，外侧端盖位置设置了防尘密封圈，隔绝外界环境中的粉尘、喷淋水侵入，解决了传统渣浆泵轴承箱容易因密封失效导致轴承进浆报废的痛点。从实际应用场景出发，这套轴承箱的结构设计充分考虑了现场维护的便捷性：两端端盖采用螺栓可拆卸连接，更换轴承时无需将整个轴承箱从泵托架上拆下，仅需拆开两端端盖即可抽出主轴完成轴承更换，大幅缩短现场故障停机的维修时间；腔体外侧加工的散热筋结构，可在运行过程中增大散热面积，即使在连续满负荷运行的工况下，轴承箱外壁温度也能控制在合理范围，避免润滑脂高温碳化失效。在转子定位设计上，轴承腔内部设置了轴承内圈定位轴肩与外圈定位挡边，

　　可精准控制两个轴承的安装间距，预留的轴向热膨胀间隙可适配主轴在运转升温后的伸长量，避免轴承因轴向预紧过载出现烧蚀问题；同时端盖上预留的密封件安装槽可根据不同工况需求，搭配不同材质的密封件，在输送腐蚀性浆液的场景下可更换氟橡胶材质油封，在低温户外场景下可更换耐低温丁腈橡胶密封件，适配不同作业环境的使用需求。
