离心泵蜗壳与进出口法兰结构总成

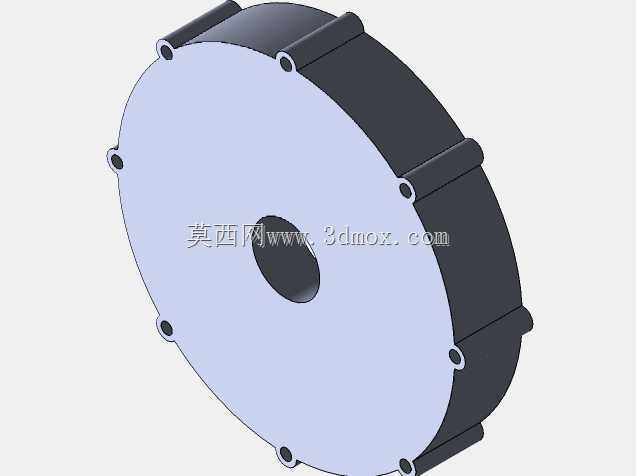

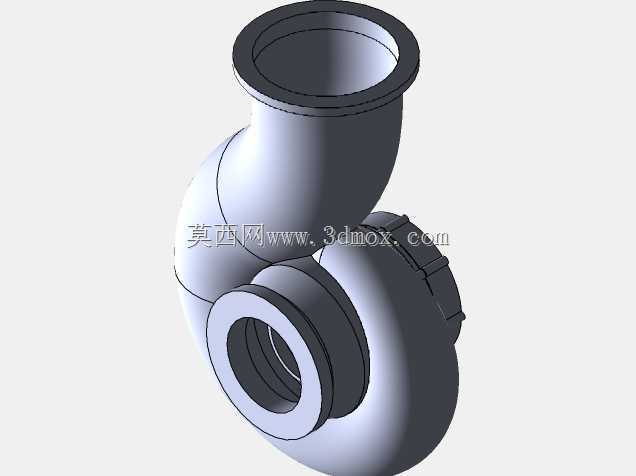

　　在民用供水、工业循环水输送、暖通空调水循环、化工介质输送等场景中，离心泵是应用占比最高的流体输送设备，而泵体总成作为整泵的核心承载与过流部件，其结构设计直接决定整泵的运行效率、运行稳定性与安装适配性。本次呈现的离心泵总成结构，重点还原了蜗壳式泵体的核心流道形态与进出口连接结构，建模过程中优先保证过流曲面的顺滑过渡，避免流道内出现直角、台阶等易引发湍流的结构缺陷。从实际工程应用角度看，该结构适配单级单吸离心泵的常规构型，进水口采用轴向水平布置的法兰连接结构，法兰端面预留了标准密封面安装位置，可适配平垫、O型圈等多种密封形式，安装时需保证进水口法兰与对接管路的同轴度偏差不超过0.2mm，避免因管路偏心引发进水侧流场紊乱，

　　进而导致泵运行时出现气蚀、振动超标等问题。出水口采用垂直向上的弯管结构，与蜗壳流道的出口段顺滑衔接，弯管段的曲率半径经过流场仿真优化，可有效降低流体转向时的局部阻力损失，出水口法兰的公称通径与进水口保持同规格配置，适配常规管路系统的等径连接需求，若现场管路存在变径需求，需在出水口外侧加装偏心变径接头，避免在泵出口处形成气囊影响输水效率。泵体侧面的轴承座连接位采用阶梯式止口结构，止口端面与泵轴的垂直度公差控制在0.05mm以内，可保证叶轮安装后与蜗壳流道的对中精度，避免叶轮运转时与泵体内壁发生刮蹭，同时止口位置预留了密封件安装槽，可适配机械密封或填料密封两种密封形式，满足不同输送介质的密封需求。从安装边界来看，

　　该泵体的底部预留了地脚安装平面，平面上的安装孔位按照标准泵组的中心距设置，安装时需配合减震垫使用，可有效降低泵组运行时的振动传递，泵体的整体外形轮廓无突出的尖锐结构，周边预留的管路安装操作空间满足现场施工的扳手操作距离要求，进出口法兰的螺栓孔位采用跨中布置形式，与国标管路法兰的孔位完全匹配，无需额外加工转接板即可完成现场管路对接。设计过程中针对蜗壳的断面面积变化规律做了重点还原，从隔舌位置开始到出口段，断面面积按照等速度矩原则逐步扩大，保证流体在蜗壳内流动时的速度变化平缓，将流体的动压能高效转化为静压能，降低泵内部的水力损失，隔舌位置的圆角与间隙经过优化，既可以减少流体回流损失，也能避免间隙过小引发的压力脉动与运行噪音。

　　在结构强度方面，泵体的壁厚按照公称压力1.6MPa的工况设计，法兰位置的加厚过渡段可避免法兰紧固时出现应力集中导致的壳体变形，蜗壳外壁的加强筋结构沿着流道走向布置，在不增加过多壁厚的前提下提升泵体的整体刚性，降低泵体在高压工况下的变形量。对于三维建模从业者而言，构建该类泵体结构时，需优先绘制流道的中心轨迹线，再通过多断面扫略生成蜗壳的基础曲面，之后再叠加壁厚、法兰、安装位等结构特征，避免直接通过实体拼接导致的流道曲面不光顺问题，建模完成后需重点检查流道内的曲面连续性，保证G1以上的连续度，才能为后续的流场仿真、结构力学仿真提供准确的模型基础。在设备选型适配阶段，该结构可作为单级离心泵的泵体通用构型参考，根据实际输送介质的不同，可调整过流面的粗糙度要求、密封结构形式与材质选型，比如输送清水时过流面采用普通铸铁材质即可满足需求，输送腐蚀性介质时则需要更换为不锈钢或衬氟材质，同时调整壁厚满足腐蚀裕量要求。现场安装时需注意，泵体的进出口管路需设置独立的支撑结构，避免管路重量直接作用在泵体法兰上，长期运行下导致法兰变形、密封面泄漏等问题，泵体与电机的对中找正需在管路连接完成后进行，避免管路应力拉扯导致的轴对中偏差。
