双耳铰接式液压执行油缸结构设计

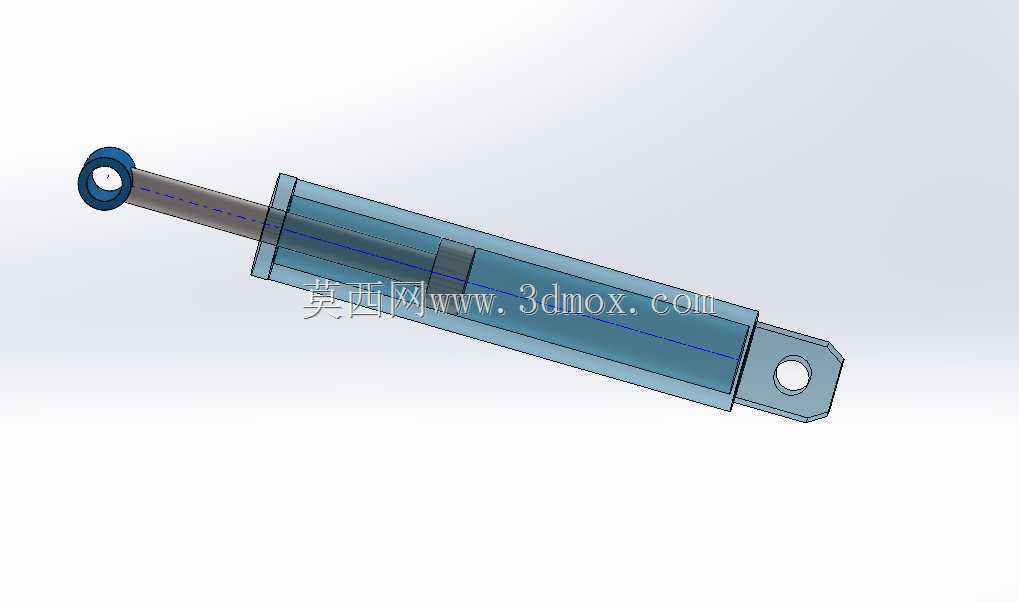

　　在各类需要直线往复动力输出的工业场景里，这类双耳铰接结构的液压缸是液压传动系统里的核心执行部件，不同于刚性机械传动的硬连接特性，液压油缸可以通过流体压力的平稳传递，实现大推力、缓速可调的直线动作，广泛适配工程机械臂架姿态调整、工装夹具夹紧动作、物流设备举升机构、自动化生产线工位推移等不同工况的动力需求。从结构设计逻辑来看，这款油缸采用了两端带铰接孔的安装形式，缸筒尾端与活塞杆伸出端都预留了销轴安装位，这种铰接设计的核心考量是抵消安装面的角度偏差，在设备运行过程中，当被驱动部件存在小幅度摆动轨迹时，铰接结构可以避免缸筒承受额外的径向弯矩，从根源上减少活塞杆偏磨、密封件过早失效的问题，相比法兰固定式、脚架固定式的油缸，

　　铰接安装的适配性更强，对安装基座的加工精度要求更宽松，适合在有相对摆动的运动副之间布置动力输出。从尺寸边界来看，这款油缸的总行程对应活塞杆完全伸出后的有效工作长度为160毫米，这个行程规格属于中小行程范畴，刚好覆盖多数工装夹紧、短距离工位推移、小型臂架俯仰调整的动作行程需求，不会因为行程冗余造成缸体过长占用安装空间，也不会因为行程不足无法满足动作幅度要求。缸体本身采用了等直径的圆形缸筒结构，活塞杆与缸筒保持同轴度设计，在建模过程中需要严格保证两端铰接孔的中心连线与活塞杆运动轴线完全重合，否则装配后会出现活塞杆卡滞、运行阻力过大的问题。从功能特性上，这款油缸属于单杆双作用结构，也就是通过缸筒两端的油口分别注入压力油，

　　就能实现活塞杆的伸出与缩回动作，伸出动作时无杆腔进油，能输出更大的推力，适合重载举升、夹紧的工况，缩回动作时有杆腔进油，动作速度更快，适合空载回程的工序需求。在实际选型匹配时，需要结合系统工作压力计算油缸的输出推力，同时要核对两端铰接孔的直径、销轴的配合公差，保证连接强度满足负载冲击的要求，还要根据设备的安装空间确认缸筒外径、活塞杆直径是否存在干涉，尤其是在活塞杆完全缩回状态下，要预留足够的管路连接空间，避免进出油口与周边结构件发生磕碰。在三维建模的细节处理上，缸筒的密封槽位置、活塞杆的导向段长度、铰接孔的倒角处理都需要符合机械加工的工艺要求，不能出现无法加工的尖锐结构，导向套与缸筒的配合段要预留合理的公差带，

　　保证装配后活塞杆运行顺畅，同时密封件的安装槽尺寸要匹配标准密封件的规格，避免后期更换配件时出现适配问题。这类油缸在实际设备运行中，往往需要和液压阀组、油泵、油箱配套组成完整的液压回路，通过换向阀控制动作方向，节流阀调整运行速度，溢流阀限制系统最高压力，保护油缸不会因为过载出现结构损坏。在安装调试阶段，要先进行空载往复动作排气，避免缸筒内残留空气造成运行爬行、抖动的问题，带负载运行时要逐步升压，检查铰接部位的连接可靠性，观察活塞杆表面是否有渗油情况，确保密封件安装到位。对于结构设计从业者来说，这类标准结构的液压缸建模时不需要从零开始绘制所有细节，可以优先参考通用液压元件的尺寸规范，在保证安装接口尺寸准确的前提下，简化内部非关键结构，提升装配体的运行效率，同时要预留好液压管路的接头空间，避免后期布管时出现干涉问题。
