铰接式液压油缸结构设计方案

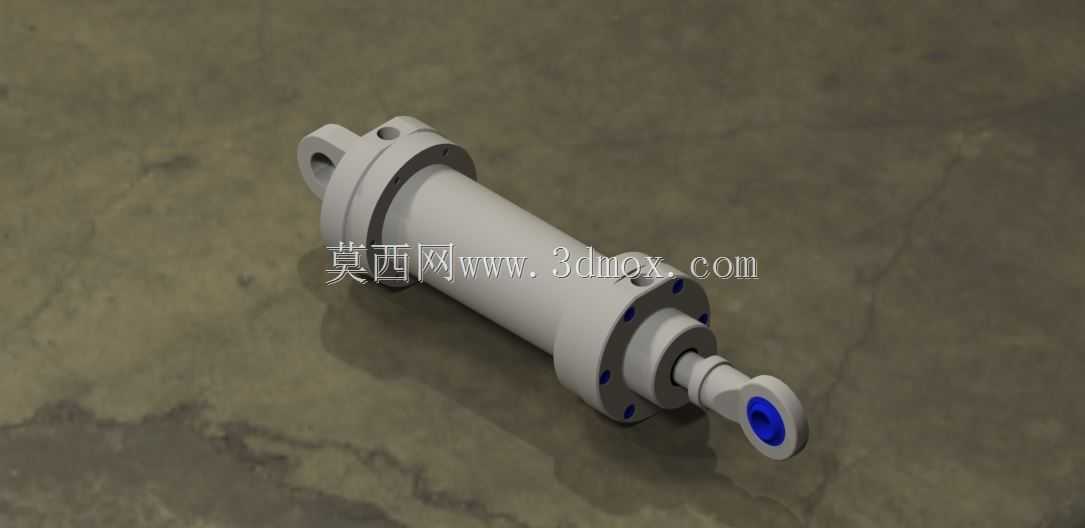

　　在工程机械、冶金设备、重型工装的液压传动回路里，这类两端铰接式的单杆活塞油缸是把液压能转换成直线往复机械能的核心执行件，不像齿轮齿条或者丝杠传动那样需要中间转换机构，它直接靠压力油推动活塞带动负载运动，传动效率高、输出力大，在重载推拉工况里的适配性极强。从结构设计逻辑来看，这个油缸采用了两端带铰接耳环的安装形式，缸底侧的耳环和缸筒采用法兰螺栓连接，方便后期拆解更换密封件，杆侧的耳环直接和活塞杆端部做螺纹连接加锁紧定位，避免受交变载荷时出现连接松脱。设计时首先要确定的是安装距边界，也就是油缸完全缩回时两个铰接孔中心的距离，这个尺寸直接决定了配套设备的安装空间预留，同时要核算最大伸出长度下的活塞杆挠曲变形量，

　　避免长行程工况下活塞杆受侧向力出现弯曲抱缸。缸筒部分选用的是厚壁无缝钢管加工，内孔做珩磨处理，表面粗糙度控制在Ra0.4以下，保证活塞密封件的滑动寿命，缸筒两端分别加工有油口，无杆腔进油时实现活塞杆伸出，有杆腔进油时实现缩回，两个油口的位置都做了沉孔处理，方便安装管接头的时候不会和周边结构产生干涉。活塞部分和活塞杆采用一体加工后做表面淬火处理，硬度达到HRC45-50，外圆镀硬铬后抛光，镀层厚度控制在0.03-0.05mm，既耐磨又能防止锈蚀，活塞上安装了格莱圈加导向环的组合密封，格莱圈负责高压下的油液密封，导向环采用酚醛夹布材质，承受活塞运动时的径向载荷，避免金属直接接触拉伤缸筒内壁。杆侧的端盖和缸筒采用法兰螺栓连接，

　　端盖内部依次安装了防尘圈、杆密封、缓冲套，防尘圈可以刮除活塞杆外露时沾附的灰尘、铁屑等杂质，避免杂质进入缸筒内部损坏密封件，缓冲套在油缸行程末端时会封闭主回油通道，让油液只能通过缓冲间隙缓慢回油，降低活塞对端盖的冲击，尤其是在重载快速运动的工况下，缓冲结构能大幅降低设备的振动和噪音。两端的铰接耳环内部都镶嵌了自润滑关节轴承，这种轴承可以在一定角度范围内自动调心，补偿安装时的同轴度误差，也能适应设备工作时出现的小幅摆动，避免活塞杆承受额外的侧向弯矩，轴承的内孔尺寸和配套设备的铰接销轴做间隙配合，间隙量控制在0.02-0.05mm，既保证安装拆卸方便，又不会因为间隙过大出现冲击载荷。在实际选型应用时，要根据系统工作压力、需要的输出推力、

　　行程长度来匹配对应的缸径和杆径，比如16MPa系统压力下，80mm缸径的油缸无杆腔推力就能达到8吨左右，足够覆盖大部分中小型工装的推拉需求，同时要根据工作环境的温度选择合适的密封材质，常温工况用丁腈橡胶密封就可以，高温工况要换成氟橡胶材质，避免密封件过早老化失效。建模的时候要注意各个零件的配合公差，比如缸筒和活塞的配合选H8/f7，端盖和活塞杆的配合选H9/f8，铰接孔和关节轴承的配合选H7/p6的过盈配合，保证装配后不会出现松动，同时要把所有的密封沟槽尺寸按照标准件的样本尺寸来设计，不要随意更改沟槽的宽度和深度，不然很容易出现密封件安装后漏油或者摩擦力过大的问题。另外油缸的外部所有连接螺栓都要选用8.8级以上的高强度螺栓，按照对应的扭矩要求拧紧，避免高压工作时出现螺栓断裂或者连接处漏油的问题，油口的连接螺纹要选用公制细牙螺纹或者英制管螺纹，保证和管路连接时的密封性。
