五联整体式液压多路换向控制阀结构

项目分类:液压 发布时间:2024-09-15 ID:772076
  • 五联整体式液压多路换向控制阀结构

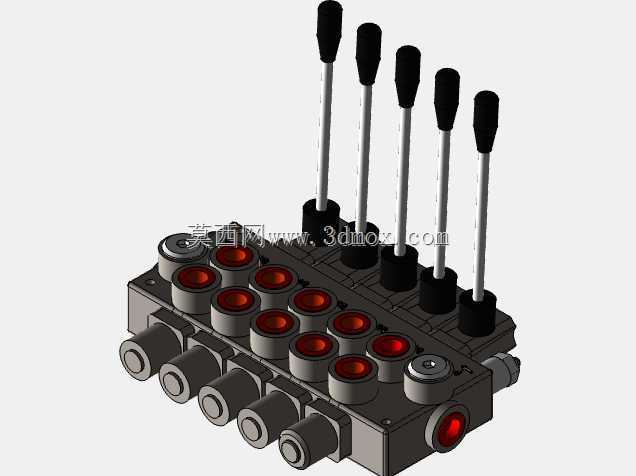

  在工程机械、农用机械、环卫装备以及小型起重设备的液压系统里,这类五联整体式多路换向阀是核心的控制执行元件,直接决定整套液压系统的动作逻辑与负载适配能力。不同于分片式多路阀的拼接结构,这款整体式阀组采用统一的铸铁阀体基体加工,所有油路孔道都在同一个阀体内完成钻削、铰削与珩磨加工,从根源上避免了分片式结构长期受油压脉冲影响出现的结合面渗漏问题,更适合工作环境振动大、负载波动频繁的户外作业场景。从结构布局来看,阀组的进油侧布置了统一的压力油入口与回油通道,五根独立的换向阀芯沿阀体长度方向等距排布,每根阀芯对应一路独立的执行机构控制回路,可分别控制双作用液压缸或者液压马达的正反向动作,各阀芯之间设置了独立的油腔隔离带,加工时通过精密的位置公差控制,避免不同回路之间的压力油窜通,保证单路动作时不会干扰其他回路的压力稳定性。每根阀芯顶端配置了带防滑橡胶套的手动操纵杆,操纵杆与阀芯之间通过圆柱销刚性连接,扳动操纵杆时可带动阀芯在阀孔内轴向滑动,通过改变阀芯上环形节流槽与阀体油口的对位关系,实现油路的通断、方向切换以及流量的线性调节,操纵杆的摆动角度设置在前后各15度的合理区间,既保证足够的流量调节行程,又避免操纵幅度过大导致操作人员疲劳。阀体上每路阀芯对应的工作油口位置,都设置了红色的防护堵头,这些堵头在设备未完成管路装配时可以阻挡灰尘、金属碎屑进入阀体内腔,避免装配时杂质刮伤阀芯配合面导致内泄,油口采用标准的公制细牙螺纹连接,

  接口尺寸匹配常规10通径液压管路的安装要求,可直接对接常用的液压胶管总成,不需要额外制作过渡接头。阀体侧面布置了总溢流阀的安装孔位,内置的溢流阀可设定整个系统的最高工作压力,当外部负载突然增大导致系统压力超过设定值时,溢流阀自动开启将高压油泄回油箱,保护液压泵与管路不会因为超压损坏,每路工作油口还预留了过载阀的安装位置,可根据实际负载需求为单回路设置独立的过载保护,比如在控制吊臂变幅、支腿伸缩这类负载冲击大的回路时,加装单路过载阀就能避免局部压力冲击损坏密封件。设计这款阀组的三维结构时,首先要确定整体的安装边界,阀体底部设置了四个带沉孔的安装脚,安装孔的中心距按照通用的多路阀安装尺寸规范设计,可直接固定在设备的液压阀组安装支架上,

  安装面的平面度公差控制在0.05mm以内,保证安装时阀体不会因为紧固受力产生变形,导致阀芯卡滞。建模过程中需要重点关注阀芯与阀孔的配合间隙,两者的直径间隙控制在0.008-0.012mm之间,间隙过大会导致内泄量超标,系统发热严重、动作无力,间隙过小则会在油温升高、阀体受热膨胀时出现阀芯卡滞,导致操纵失灵。油路孔道的设计要尽量减少直角转弯,在流道交汇处做圆弧过渡处理,降低压力油在阀体内的沿程压力损失,同时避免高速油液长期冲刷流道内壁产生气蚀,缩短阀组的使用寿命。操纵机构的限位结构设计在阀体与操纵杆的连接位置,每个操纵位都设置了明确的档位手感,操作人员不需要观察仪表就能通过手柄的触感判断阀芯是否到位,降低误操作的概率。

  在实际选型应用中,这类五联多路阀通常用于需要同时控制多个执行机构的小型设备,比如小型挖掘机的动臂、斗杆、铲斗、回转、推土铲动作控制,或者环卫压缩车的填装、举升、卸料、锁紧、扫盘动作控制,每一路的流量可以根据对应执行机构的运动速度需求,通过调整阀芯上节流槽的开口面积来匹配,不需要额外在管路中加装节流阀,简化整个液压系统的管路布局。安装时需要注意阀组的回油口必须直接连通油箱的回油管路,回油背压不能超过0.3MPa,否则会导致阀芯换向阻力增大,操纵沉重,同时回油管路要设置精度不低于25μm的回油滤油器,避免系统运行过程中产生的磨屑进入阀孔配合面,造成阀芯磨损内泄。日常维护中只需要定期检查操纵杆连接销的磨损情况,以及各油口的密封件是否老化渗漏,不需要对阀体内部进行频繁拆解,整体式结构的内部零件定位精度高,随意拆解反而容易破坏装配精度导致阀组性能下降。
