农业秸秆物料压缩打捆作业设备结构

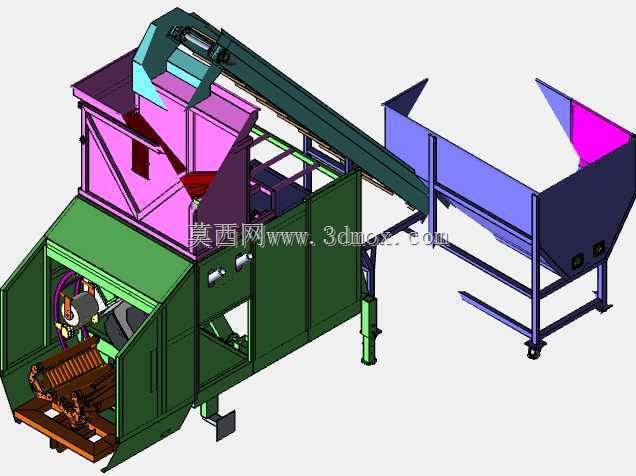

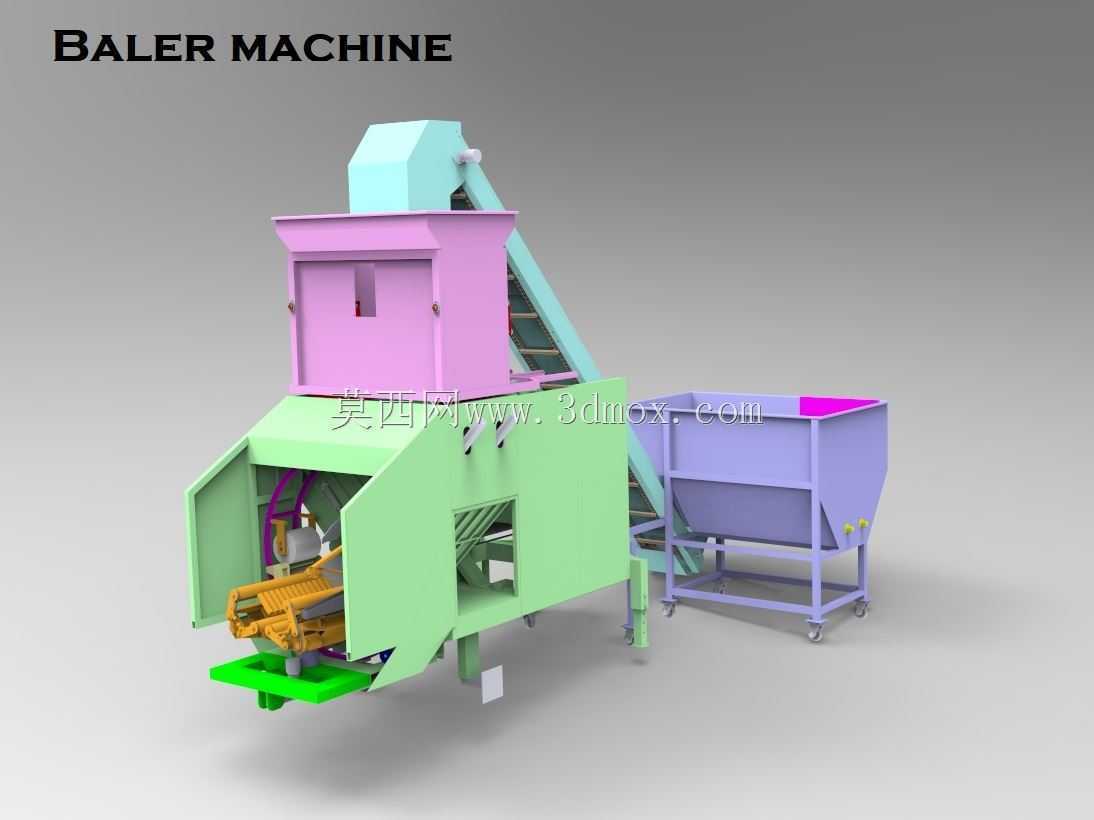

　　这套打捆设备的三维结构，核心面向农牧产区秸秆回收、饲草加工、轻工业散料压实打包的作业场景，在实际生产中承担将松散的牧草、农作物秸秆、废弃纤维类散料压缩成规则捆包的功能，解决散料储运过程中体积大、装卸难、损耗高的实际问题。从结构布局来看，整套设备分为进料输送、压缩成型、捆扎输出、集料暂存四个功能区段，进料端搭配倾斜式带式输送结构，可直接承接田间捡拾后输送的散状物料，或是人工/前端设备投喂的待压缩原料，输送段的倾角与导料槽弧度经过匹配设计，避免轻质秸秆类物料在输送过程中出现回落、卡滞的问题，输送末端直接连通压缩仓的进料口，减少物料中转的落料差。压缩仓作为设备的核心作业单元，采用卧式活塞压缩结构，

　　压缩推头的运动行程与仓体截面尺寸匹配常规圆捆/方捆的成型尺寸，仓体内壁设置有防滑阻退结构，避免压缩过程中物料反向膨出，推头的驱动端通过曲柄连杆结构传递动力，相比直驱液压缸的方案，在连续作业工况下的运行稳定性更强，更适配长时间高负荷的农牧作业环境。捆扎单元集成在压缩仓的出料端，当物料被压缩到设定密度后，触发捆扎机构的动作信号，自动完成穿丝、拧结、切断的捆扎工序，成型后的捆包顺着出料导槽滑落至集料区域，配套的集料台采用带脚轮的移动式结构，可根据现场作业的出料位置灵活调整摆放角度，也可临时存储2-3个成型捆包，减少人工频繁转运的作业强度。从设计思路上看，整套结构优先考虑农牧作业场景的维护便利性，所有易损的传动部件、

　　捆扎执行部件都设置了外露的检修开口，无需大面积拆解设备外壳即可完成易损件更换、卡料清理的日常维护作业；设备的主体机架采用型钢焊接框架结构，在受力集中的压缩仓、动力安装位置额外加设了加强筋板，兼顾结构刚性与整机重量控制，避免设备在田间转场、固定点位安装时出现机架变形的问题。外形尺寸方面，整套设备的安装边界充分考虑了常规农牧加工场地、田间作业点的通行与摆放需求，进料输送段的最高点高度适配常规农用装载设备的卸料高度，压缩主机的宽度满足乡村道路的通行限宽要求，配套集料台的尺寸可根据实际作业需求单独选配，不会额外占用过多的作业场地空间。设备的各功能单元之间采用模块化连接设计，输送段、压缩主机、集料台可拆分转运，

　　到达作业点位后通过定位销与紧固螺栓即可快速组装，无需复杂的现场校准工序，适配农牧区作业点分散、转场频繁的实际使用特点。在结构细节上，压缩推头的工作面采用可更换的耐磨衬板设计，长期作业出现磨损后仅需更换衬板即可，无需整体更换推头结构，降低设备的长期使用维护成本；输送段的输送带采用耐磨损、抗拉伸的材质，表面设置有横向挡料条，提升大体积松散物料的输送效率，避免物料在倾斜输送段打滑；设备的所有转动部位都设置了对应的安全防护壳体，避免作业过程中人员误触转动部件引发安全风险，同时防护壳体采用快拆结构，日常润滑保养时无需借助专用工具即可快速拆卸。
