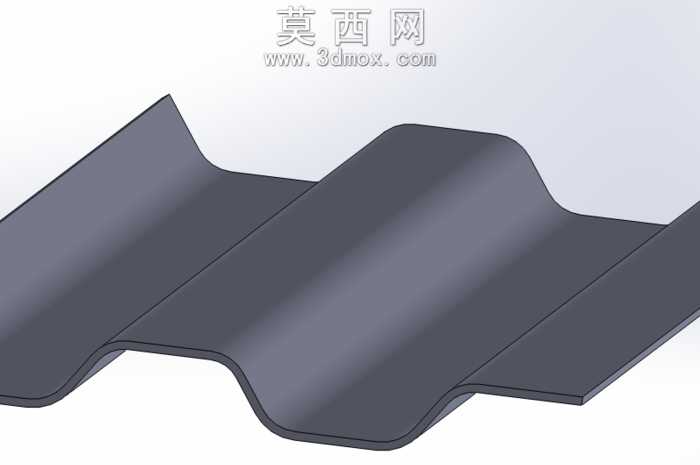

波浪形压型金属锡板三维设计作品

本作品为压型金属锡板的三维参数化建模成果，建模过程中首先梳理了压型板材的成型逻辑，以平直金属薄板为基础特征，通过精准的轮廓草绘定位每一处波峰、波谷的曲率半径与过渡圆角参数，确保弯折区域的曲面过渡顺滑无畸变，完全匹配冷压成型板材的真实形态特征。建模阶段采用钣金建模与曲面建模结合的方式，先绘制板材的纵向截面轮廓，通过拉伸命令生成基础板体，再对弯折区域进行曲面加厚与圆角修正，严格控制板材的均匀壁厚，还原金属锡板质地偏软、弯折处无尖锐棱角的物理特性。材质渲染环节，针对金属锡的哑光银灰色金属质感进行参数调试，调整反射率、粗糙度与环境光遮蔽参数，既体现金属材质的微弱反光特性，又避免过度镜面反射失真，同时在板材边缘处添加细微的倒角效果，还原真实板材裁切后的边缘处理工艺。结构设计上，该压型锡板采用连续波浪形截面构型，相比同厚度的平直板材，大幅提升了纵向抗弯刚度与结构承载能力，相邻波峰波谷的间距、波高参数均参考常规48尺高锡板的通用规格设定，预留了参数调整接口，使用者可根据实际应用场景的材料规格需求，直接修改草绘截面的尺寸参数，快速生成不同波高、不同板宽、不同壁厚的衍生压型板材模型，无需重新搭建建模逻辑。设计过程中充分考量了压型板材的实际应用场景，在曲面过渡处避免了过小曲率的弯折设计，防止实际生产加工时出现板材应力集中开裂的问题，整体模型的几何特征完全贴合冷压成型工艺的加工逻辑，无建模过程中产生的破面、重叠面、非流形几何等错误，可直接用于后续的装配模拟、工程图导出、有限元结构受力分析等工作，能够为建筑围护、设备防护、装饰装潢等领域的板材选型、结构验证提供精准的三维数字模型支撑。
