I型截面梁结构三维建模作品

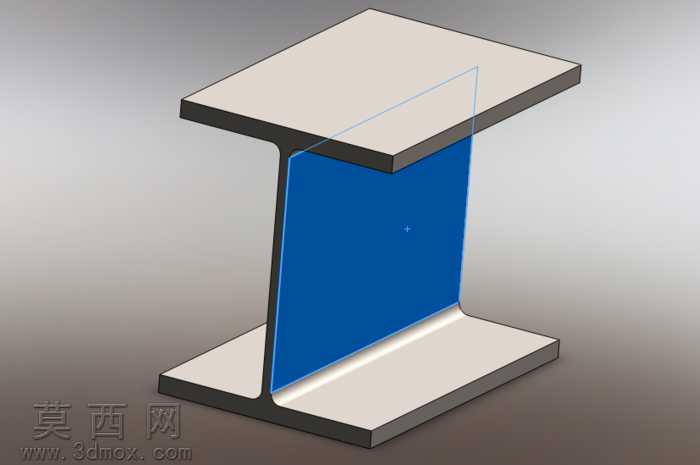

本次建模的I型截面构件，是机械与建筑结构领域常用的承重类型材构件，建模过程首先从截面轮廓绘制入手，先在基准草图平面绘制对称的工字形外轮廓，精准控制上下翼缘的宽度、厚度参数，以及中间腹板的高度、厚度尺寸，保证截面的几何参数符合常规I型型材的比例特征，上下翼缘与腹板的衔接处做了平滑的圆角过渡处理，避免应力集中的结构缺陷，还原真实型材的工艺特征。完成截面草图后通过拉伸凸台命令生成整体的实体结构，拉伸长度按照常规型材段的比例设置，保证整体造型协调。材质设置阶段，为构件赋予了哑光金属钢材材质，上下翼缘的端面采用浅米灰色的哑光漆面质感，腹板区域采用饱和度适中的蓝色涂装质感，还原工程中常用的型材涂装效果，材质的粗糙度参数调整到合适数值，避免过度反光造成的不真实感，同时添加了细微的材质纹理，模拟钢材表面的细微质感。渲染阶段采用了柔和的 studio 环境光，主光源从斜上方45度角照射，在构件下方投射出柔和的阴影，辅助光源补充暗部细节，清晰展现I型构件的截面特征与整体结构，通过半透明的蓝色剖面示意，直观呈现出构件的内部截面形态，让观看者可以清晰理解I型截面的构造特点。设计思路上，重点还原I型梁的结构优势，即通过上下翼缘承担弯曲荷载、腹板承担剪切荷载的力学特性，建模过程严格遵循对称原则，保证构件的形心与几何中心重合，符合结构力学的设计要求，所有的倒角、过渡尺寸都参考实际工业生产中的I型钢参数，避免出现不符合生产实际的尖锐棱角或者不合理尺寸，整体模型结构简洁规整，特征清晰，既可以作为结构力学教学的演示模型，也可以用于机械结构、建筑钢结构相关的装配场景使用，模型的特征树逻辑清晰，草图完全约束，后续可以根据实际使用需求快速修改截面尺寸、拉伸长度等参数，适配不同的使用场景。
