航模用外转子无刷动力输出装置结构

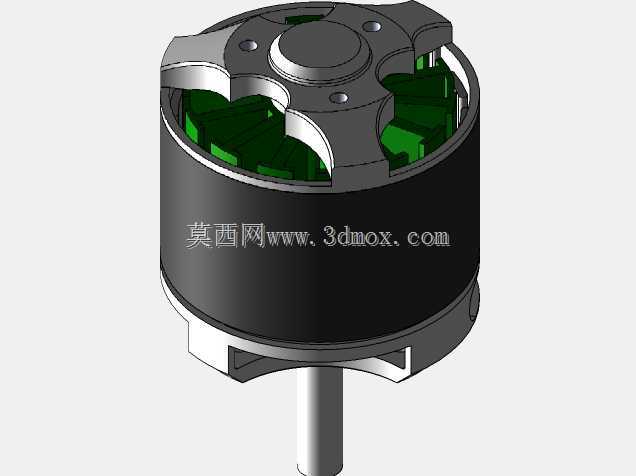

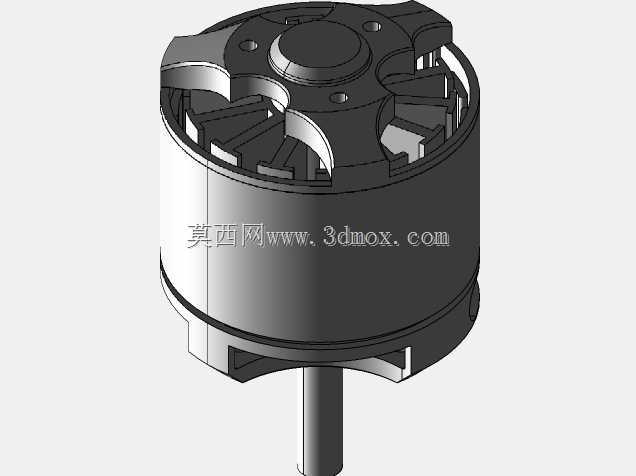

这款外转子结构的无刷动力部件，目前大量应用在小型固定翼航模、多旋翼飞行器以及小型桌面级动力传动场景中，作为核心动力输出单元，它的结构设计直接决定了动力系统的功率密度、运行稳定性与安装适配性。从实际使用场景来看，这类动力装置常被搭配螺旋桨作为航飞类设备的直接动力源，也可通过输出轴连接小型减速齿轮组，适配低转速大扭矩的传动需求，在小型自动化执行机构、桌面级实验传动平台中也能见到同结构产品的应用。

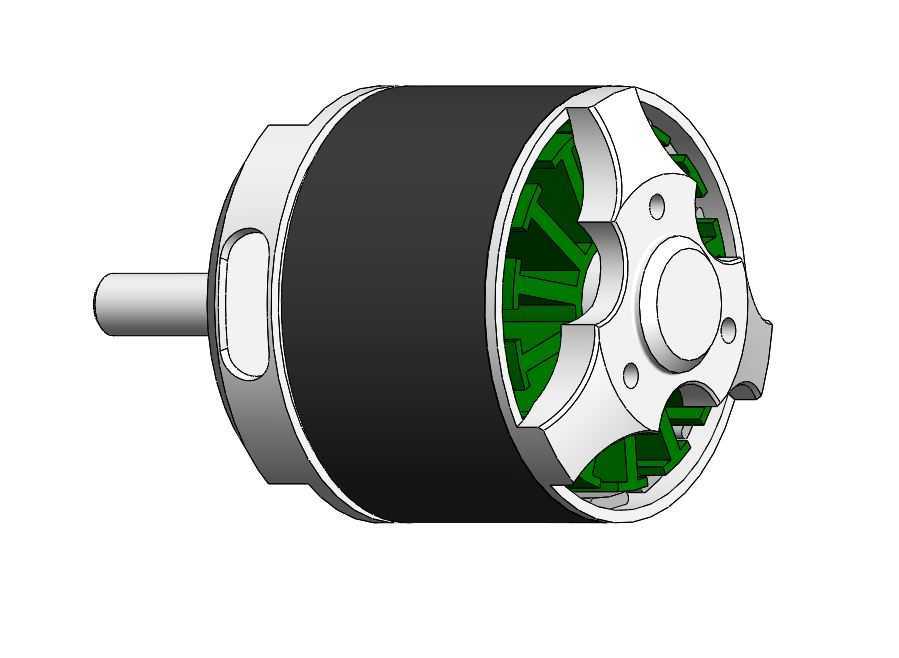

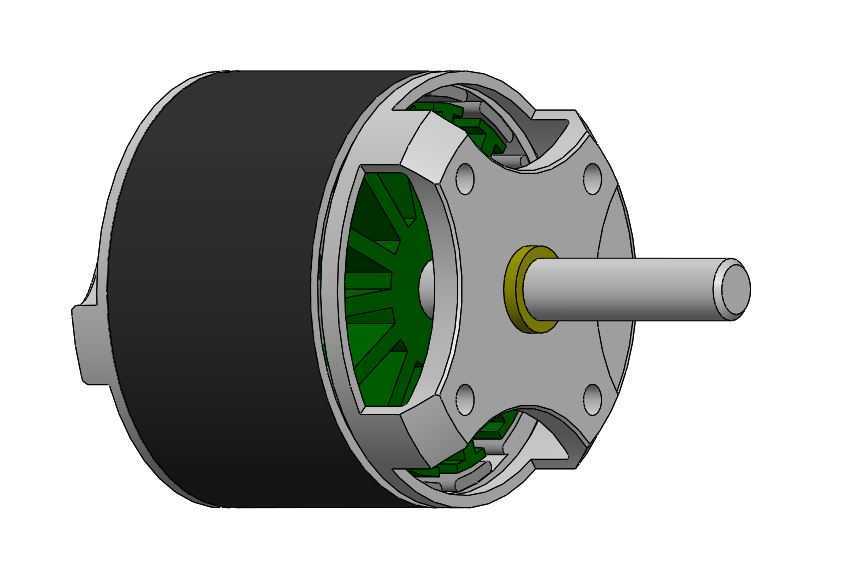

从功能特性上看，外转子的结构设计让定子绕组固定在中心基座上，旋转的外壳同时充当磁轭承载永磁体，相比同尺寸内转子结构，它能获得更大的转动惯量与扭矩输出特性，运行时的转速波动更小，搭配适配的电调可以实现宽范围的转速调节，满足不同负载下的动力输出需求。输出轴采用单端伸出的设计，轴肩位置设置了限位台阶，搭配轴套可以实现轴向定位，避免带负载运行时出现轴窜动，影响传动精度。端盖上的四个均布安装孔，对应常规航模动力的安装孔距标准，可以直接适配主流的电机安装座，不需要额外做转接结构，降低了整机装配的复杂度。

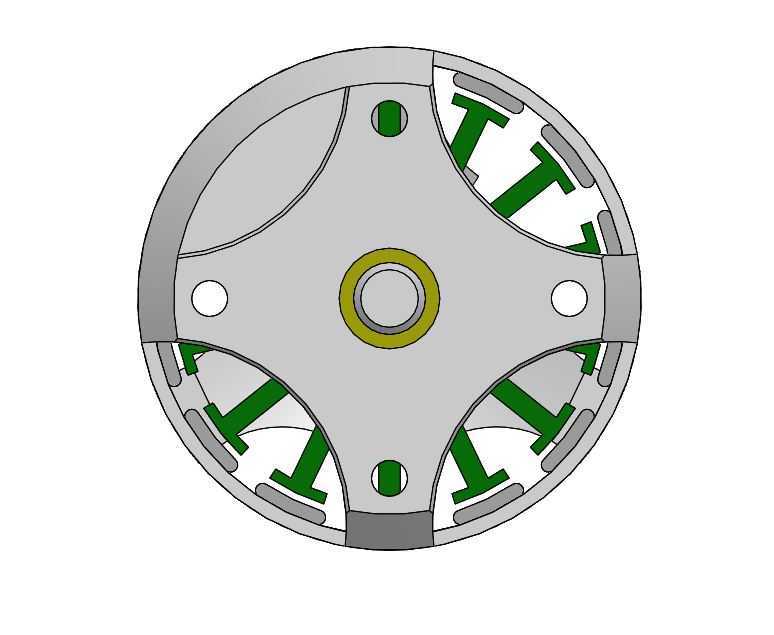

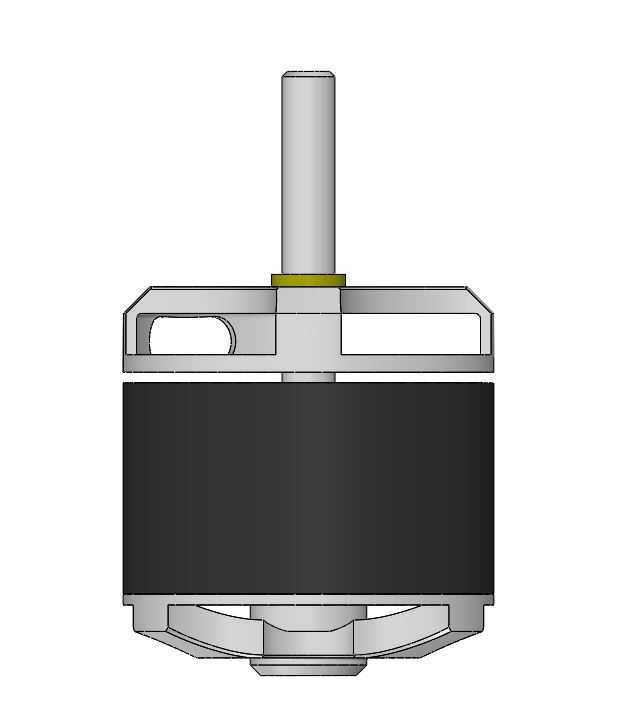

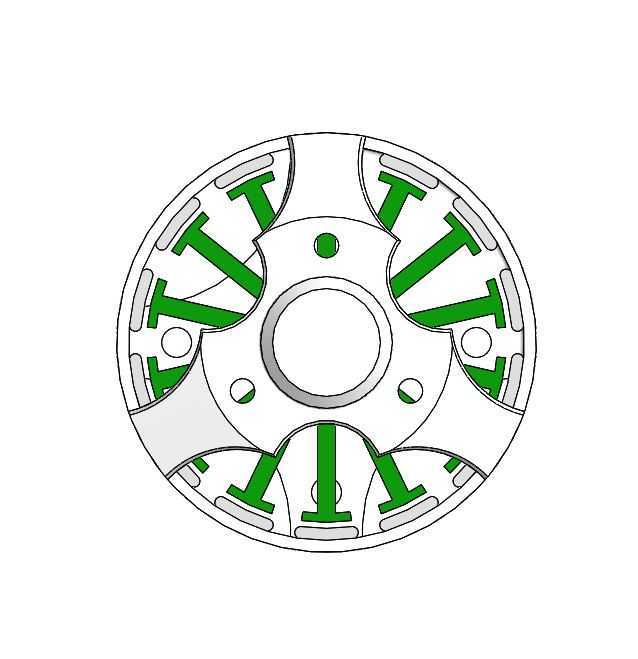

设计思路上，这款结构优先考虑了轻量化与散热需求，外壳采用薄壁结构设计，端盖与外壳的配合位置设置了定位止口，保证转子旋转时的同轴度，减少运行过程中的动不平衡量。定子铁芯的绕组排布采用集中绕组方案，在有限的定子槽空间内最大化铜线填充率，提升电能转换效率，同时绕组端部做了规整处理，避免与旋转的转子内壁发生剐蹭。从安装边界来看，输出轴的伸出长度、轴径都匹配常规的螺旋桨安装座尺寸，转子外壳的外径尺寸控制在紧凑范围内，不会在安装后与周边的机架结构、舵机拉杆发生运动干涉，整机的轴向长度也适配小型航模的机头安装空间，不需要对机身结构做额外切削修改。在实际选型装配时，只需要匹配对应额定电流的电调，做好三相线的绝缘固定，将安装螺丝锁紧到规定扭矩，即可完成动力单元的装配，运行过程中外壳旋转形成的气流还能顺带带走定子绕组产生的热量，提升持续工作的负载能力。
