小型农户适用手摇式玉米脱粒设备结构

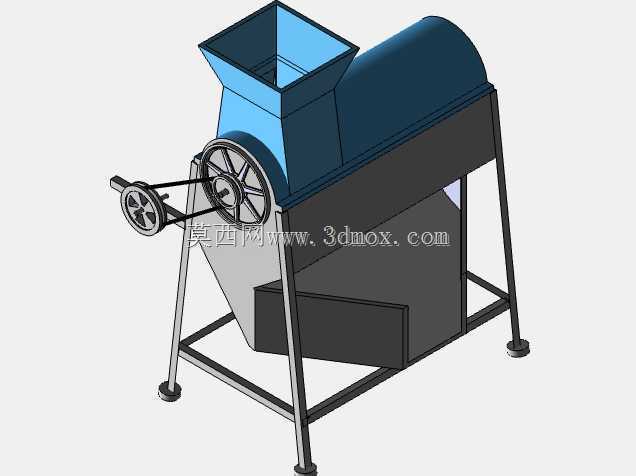

　　这款玉米脱粒设备的三维结构设计，核心瞄准丘陵山地零散种植户、庭院小规模玉米种植场景的实际使用需求，这类场景普遍存在电力接入不便、作业场地狭窄、单次脱粒作业量不大但使用频次分散的特点，完全区别于大型粮食加工场站使用的连续式自动化脱粒生产线，不需要配套输送、除尘、仓储等附属设备，单台设备即可独立完成玉米果穗脱粒的全流程作业。从实际作业逻辑来看，设备的进料斗采用上宽下窄的方锥形结构，大尺寸敞口设计能够降低农户投放果穗的对位难度，不需要刻意对准窄口投料，作业过程中可以连续投放带苞叶的干燥玉米果穗，锥段的倾斜角度经过结构校核，能够保证果穗依靠自重顺畅滑入下方的脱粒腔室，不会出现果穗卡滞在进料段的问题，

　　同时锥段的高度设置兼顾了投料 ergonomics 要求，农户站立作业时不需要过度抬臂即可完成投料动作，长时间作业的疲劳度更低。脱粒核心的滚筒组件采用卧式布置结构，滚筒表面的脱粒凸棱按照螺旋线轨迹排布，既能够在滚筒转动时对玉米果穗施加周向的揉搓摩擦力，让玉米粒从玉米芯上脱离，又能够借助螺旋排布的导向作用，推动脱粒完成后的玉米芯向出料端移动，最终从设备侧方的排芯口排出，而脱下的玉米粒则通过滚筒下方的栅格筛网下落，进入下方的集料区域，栅格的间隙尺寸经过匹配设计，既能够保证玉米粒顺畅下落，又能够阻挡未完全脱粒的果穗和较大的苞叶碎屑混入玉米粒中，减少后续清选的工作量。传动部分采用手摇带轮加V带的减速结构，手轮的转动半径经过力矩核算，

　　普通成年人力操作时不需要施加过大的握力即可带动滚筒达到额定的脱粒转速，V带传动的结构本身具备过载打滑的特性，当进料过多导致滚筒卡滞时，皮带会自行打滑避免操作力矩突然增大打伤操作人员，同时带传动的结构维护门槛极低，农户不需要专业工具即可完成皮带的张紧和更换，适配农村地区的维修条件。机架部分采用方管焊接的框架式结构，四条支腿向外微张形成稳定的支撑轮廓，底部设置的圆形脚垫能够增大与地面的接触面积，在水泥地、夯实土面等不同场地放置时都能保持稳定，作业过程中不会因为滚筒转动的振动出现移位问题，整个机架的轮廓尺寸控制在紧凑范围内，不需要固定安装，作业时直接放置在平整地面即可使用，闲置时可以倚靠墙角存放，不会占用过多的庭院储物空间，

　　整体重量控制在单人可短距离搬运的范围内，农户可以根据作业需求灵活移动设备位置，比如搬到晒场边、玉米堆旁就近作业，减少果穗的搬运距离。从结构设计的细节来看，所有转动部件的外侧都设置了防护结构，避免作业过程中衣物、肢体卷入传动部位，脱粒腔的外壳采用圆弧过渡结构，不存在容易堆积玉米粒的死角，作业完成后只需要简单清扫即可将残留的玉米粒清理干净，不会出现粮食残留霉变的问题，排芯口的位置高度适配农村常用的箩筐、编织袋放置高度，脱完的玉米芯可以直接落入承接容器中，不需要额外弯腰清理。整个设备的结构没有复杂的电控、液压组件，所有零部件都采用常规的型材和标准件加工，制造成本低廉，故障率极低，完全匹配小规模农户的使用需求和消费能力，在三维建模过程中，所有部件的装配关系都按照实际加工装配的公差要求设置，转动副的配合间隙、焊接件的焊缝预留位置都做了对应体现，能够直接作为生产加工的结构参考，也可以作为农用机械课程设计、小型农机改良的结构参考样本。
