小型农户用玉米脱粒作业设备结构设计

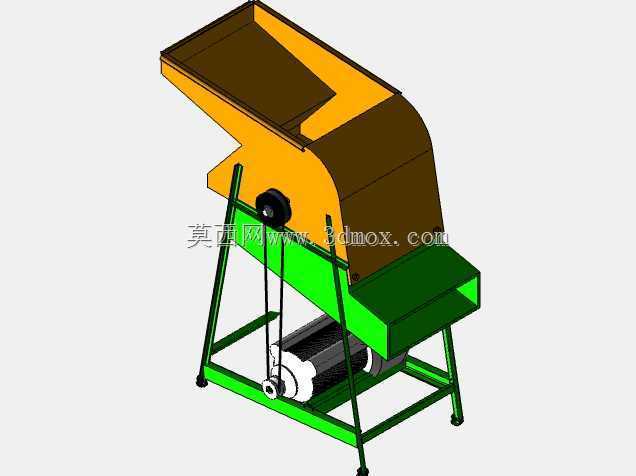

　　这款面向小农户的玉米脱粒设备，核心适配丘陵、山地零散种植户的玉米产后脱粒作业场景，区别于大型集中式粮食加工场站的流水线脱粒装备，整体设计围绕散户作业的场地受限、移动需求频繁、供电条件有限等实际痛点展开，不需要配套复杂的上料输送、集中除尘、粮粒清选的长流水线，单台设备即可独立完成带芯玉米的喂入、脱粒、籽粒与芯棒分离的全流程作业，适配农户自家院落、晒场等狭小作业空间，也可通过小型农用三轮车转运到不同作业点位，满足跨地块、跨邻里的互助作业需求。从功能实现逻辑来看，设备采用上方倾斜喂入料斗的结构设计，料斗的倾斜角度经过反复适配，带皮或去皮的玉米果穗依靠自重即可滑入脱粒腔，不需要额外设置强制喂入的绞龙或拨料机构，既简化了整体传动结构，

　　也降低了设备制造成本与后期维护的复杂度，农户使用时不需要经过复杂培训，只需将果穗持续投入料斗即可完成喂入操作。脱粒腔采用包覆式结构，内部的脱粒辊与腔壁的间隙经过梯度设计，果穗进入腔体后，在脱粒辊的旋转击打、搓擦作用下，籽粒从玉米芯上脱落，顺着腔体下方的倾斜出料槽滑出设备外部，可直接接入编织袋或晾晒容器，脱粒完成后的玉米芯则顺着腔体末端的出口排出，实现籽粒与芯棒的自动分离，不需要人工额外分拣，作业过程中果穗在腔体内的停留时间控制在合理区间，既保证脱净率达到散户作业的要求，也避免过度击打导致籽粒破碎率过高，影响后续的售卖或存储品质。设备的支撑结构采用方管焊接的一体式机架，整体重心经过校核，作业时的振动幅度控制在合理范围，

　　不需要额外打地脚螺栓固定，放置在平整的硬化地面即可稳定运行，机架底部预留了电机安装位，采用常见的民用单相电机作为动力源，适配农村家庭常规的220V供电条件，不需要申请工业三相供电，降低了设备的使用门槛，电机与脱粒辊之间采用皮带传动结构，皮带外侧设置了安全防护罩，避免作业过程中衣物、工具卷入传动部位引发安全事故，同时皮带传动具备一定的过载缓冲能力，当喂入量过大导致脱粒辊卡滞时，皮带可产生打滑，避免电机堵转烧毁，降低设备的故障概率。从安装边界与外形尺寸来看，设备整体占地尺寸控制在1.2米长、0.7米宽、1.5米高的区间内，整体重量控制在普通成年男性可短距离挪动的范围，不需要借助吊装设备即可完成转运与摆放，

　　料斗的喂入高度设置在成年人腰部到胸部之间的舒适操作区间，农户长时间喂料作业也不容易产生肢体疲劳，下方的籽粒出料槽高度适配常规编织袋的悬挂高度，不需要额外垫高容器即可承接脱出的籽粒，玉米芯的出料口朝向设备侧方，排出的芯棒可直接堆放在地面，不会与籽粒出料路径产生干涉。设计过程中充分考虑了农村使用场景的维护便利性，所有的转动部位都采用常见的标准轴承，易损件均为市面通用的农机配件，农户在乡镇级的农机维修点即可采购替换，不需要联系厂家定制特殊配件，脱粒腔的外壳采用螺栓连接的可拆结构，当需要清理腔体内残留的玉米须、碎芯渣时，只需拆开侧部的盖板即可完成清理，不需要整体拆解设备，日常维护的操作门槛极低。设备的外壳护板采用不同颜色的涂装区分功能区域，喂入区与脱粒腔护板采用醒目的颜色标识，提醒操作人员注意与运动部件保持安全距离，机架与出料部位采用辨识度高的涂装，方便作业时观察籽粒排出状态，整体结构没有冗余的装饰性设计，所有的外形结构都服务于功能实现，没有多余的突出棱角，避免作业过程中剐蹭操作人员。
