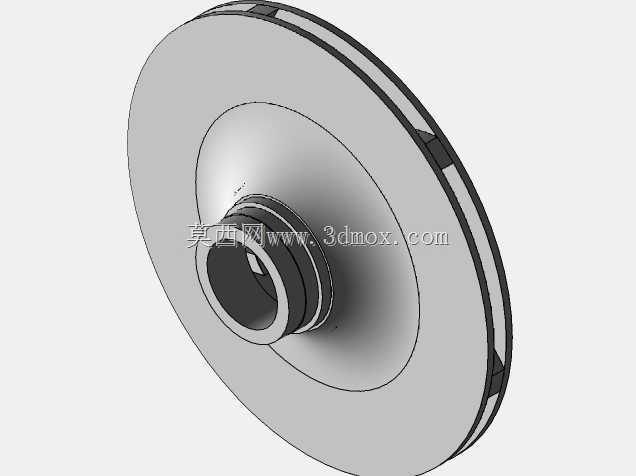

闭式离心结构通用叶轮三维数模

　　这款闭式结构的通用叶轮，主要适配中小功率离心式流体输送设备，在民用给排水、小型暖通循环、低压工业送风、常规流体增压场景中都能见到这类结构的应用，作为流体设备的核心做功部件，它的核心作用是通过自身高速旋转，将输入的轴功转化为流体的压力能与动能，实现流体的定向增压输送。从结构设计来看，这款叶轮采用后向式闭式轮盘结构，前盘为平滑的锥面弧度过渡设计，相比平直前盘结构，能有效降低流体进入叶轮流道时的入口冲击损失，减少流道内的涡流脱流区域，提升叶轮的运行效率；轮盖与轮盘之间的叶片采用等厚度圆弧型线设计，叶片数量经过流场仿真优化，既保证了流道的通流面积足够，又避免叶片过密带来的摩擦损失增大问题，叶片与前后盘的连接位置做了小圆角过渡处理，

　　既可以降低应力集中风险，也能减少流体在转角位置的滞流损失。轮毂位置采用阶梯式通孔设计，中心孔与设备主轴采用过渡配合公差，搭配键槽实现周向扭矩传递，轮毂端面设计有轴向定位台阶，安装时可以直接贴合主轴轴肩完成轴向定位，不需要额外加装调整垫片来控制轴向窜量，能有效减少现场装配的调整工作量；轮盘背部做了等厚度减薄设计，在保证整体结构刚度满足高速旋转强度要求的前提下，尽可能降低叶轮自身的转动惯量，减少设备启动时的扭矩冲击，也能降低主轴的轴承负载。从安装边界来看，这款叶轮的轴向总厚度控制在适配常规悬臂式泵体/风机壳体的尺寸范围内，最大外圆直径适配常规蜗壳的流道入口宽度，安装时不需要对原有设备的蜗壳流道做额外切削修改，

　　进口端的锥面弧度与设备的进水/进风集流器口部间隙控制在合理范围，能有效减少高压流体从叶轮出口回流到入口的容积损失。在实际选型适配过程中，这类通用叶轮可以覆盖常规常温清水、无强腐蚀性的低压流体输送工况，设计转速区间适配常规4极、2极异步电机的直连传动转速，不需要额外加装增速减速机构；结构设计上充分考虑了常规铸造或者钣金焊接的加工工艺性，叶片型线没有过小的曲率转角，不管是采用熔模铸造还是钣金冲压焊接工艺，都能顺利完成加工，不需要特殊的定制工装。在做动平衡校验时，轮盘的外圆端面预留了去重位置，校平衡时可以直接在轮盘背部非配合面铣削去重，不会破坏叶轮的流道表面精度，也不会影响叶轮与主轴的配合精度。流道设计上，

　　从入口到出口的通流截面采用缓慢扩大的变化趋势，符合流体在叶轮内增压过程的流速变化规律，能避免流道内出现局部流速突变带来的流动噪声，也能减少固体杂质在流道内沉积的概率，适配含少量微小固体颗粒的流体输送场景，不会因为少量杂质堆积就出现叶轮动平衡失效的问题。轮毂位置的键槽采用标准平键槽尺寸设计，和常规标准主轴的键槽尺寸完全匹配，现场更换时不需要重新配做键槽，直接装配即可完成扭矩传递；轮盘的后端面与泵体/风机的密封腔位置预留了足够的密封安装空间，可以适配常规的机械密封或者填料密封结构，不需要额外加工密封安装位。
