重载货运车辆辐条式车轮结构设计

　　在公路货运重载运输场景中，车轮作为车辆行走系统的核心承载部件，直接关联整车行驶安全性、载荷传递效率与长距离运维可靠性，本次设计的辐条式车轮针对中重型货运车辆的使用工况做了针对性结构优化，区别于传统乘用车的小尺寸轮辋结构，该车轮匹配70/30 R17规格轮胎，轮辋直径、胎圈座宽度均严格对应轮胎安装尺寸做公差约束，避免装配后出现胎圈滑移、密封失效的问题。从结构功能来看，车轮整体分为轮辋、辐条、轮毂轴承安装位三个核心功能区，外侧轮辋采用等厚度圆弧过渡结构，与轮胎接触的胎圈座位置做了表面粗糙度控制，既保证轮胎安装时的压装顺畅度，也能在轮胎充气后形成足够的抱紧摩擦力，传递整车驱动、制动过程中的扭矩。

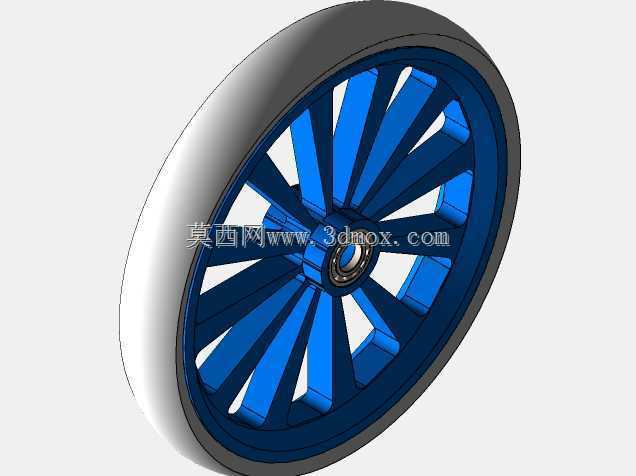

　　辐条部分采用放射状均匀排布的16根变截面辐条设计，每根辐条从轮毂中心向外延伸至轮辋内侧，靠近轮毂位置的辐条截面厚度更大，向轮辋方向逐步做减薄处理，这种变截面设计一方面可以在满足重载抗弯、抗扭强度要求的前提下，尽可能降低车轮整体转动惯量，减少车辆起步、制动过程中的能量损耗，另一方面均匀排布的辐条之间预留了足够的通风间隙，车辆行驶过程中气流可以顺着辐条间隙穿过轮腔，带走制动鼓、轮毂轴承工作产生的热量，避免长距离下坡制动时出现热衰退问题。轮毂中心位置集成了轴承安装座，轴承位的同轴度、圆柱度公差按照重载车辆的装配要求做了严格约束，安装座两端预留了油封安装槽与轴肩定位面，可以直接匹配货运车辆的转向节或驱动桥半轴套管，

　　装配时不需要额外加装转接衬套，减少了装配累积误差。设计过程中优先考虑了载荷传递路径的合理性，整车满载时的垂直载荷从桥壳经轴承传递到轮毂中心，再通过放射状辐条均匀分散到整个轮辋圆周，最终传递到轮胎与地面接触的胎面位置，每根辐条承受的载荷经过有限元迭代验证，在额定1.8倍满载冲击载荷下，辐条最大应力位置出现在靠近轮毂的过渡圆角处，应力值远低于常用轮辋钢材的屈服强度，不会出现辐条断裂、轮辋变形的失效问题。安装边界方面，车轮的中心孔直径、螺栓孔分布圆直径均对应主流中型货运车辆的桥壳安装尺寸做匹配，轮辋的偏距设置兼顾了整车轮距要求与转向时的轮胎跳动间隙，车轮装车后在最大转向角度、最大悬架跳动行程下，不会与车架、挡泥板、

　　制动气室等周边部件发生运动干涉。针对货运车辆常见的复杂路况，辐条与轮辋的连接位置、辐条与轮毂的连接位置均做了大圆角过渡处理，避免应力集中导致的疲劳裂纹，轮辋边缘的气门嘴伸出孔位置做了加强翻边，避免长期使用后气门嘴孔位置出现开裂漏气问题。不同于实心轮盘结构的重载车轮，这种辐条式结构在同等承载能力下重量降低约12%，不仅可以减少整车簧下质量，提升悬架系统的响应速度，也能降低轮胎的异常磨损速率，在砂石料运输、城际干线货运等场景下都有较好的适配性，日常运维时可以直接通过辐条间隙检查轮毂轴承的油封状态、制动片磨损情况，不需要拆卸车轮就能完成部分日常检查作业，降低了运维的时间成本。
