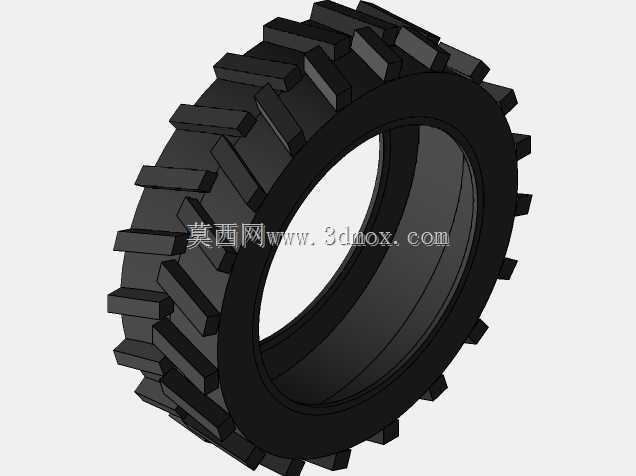

带块状防滑纹理的橡胶轮胎三维结构

　　这类带块状凸起纹理的橡胶轮胎，常见于非道路行走设备的行走轮系设计中，区别于公路车辆使用的细密花纹轮胎，块状胎纹的设计核心是提升非铺装路面的抓附能力，在泥泞、松软土路、碎石场地作业时，凸起的胎块能嵌入路面凹凸结构，避免行走过程中出现打滑空转的问题。从结构设计逻辑来看，整个轮胎为环形橡胶构件，胎体部分采用等壁厚的环形基础结构，保证安装到轮辋后能保持稳定的圆形轮廓，旋转过程中不会出现径向跳动超差的问题；胎面均匀分布的块状凸起，采用周向等角度、轴向错位排布的方式，既保证胎面各个角度接触地面时都有足够的接地面积，也能避免胎纹同向排布带来的行驶噪音偏大、磨损不均的问题。在实际选型应用中，这类轮胎适配的轮辋为标准钢制对开式轮辋，

　　胎圈位置的内径尺寸与轮辋的配合直径采用过盈配合设计，装配时通过轮胎拆装机压装到位，充气后胎圈能紧密贴合轮辋的止口位置，保证充气密封的可靠性，不会出现高速旋转下轮胎脱圈的风险。胎块的高度设计参考了作业场景的路面条件，针对碎石较多的场地，胎块高度预留了足够的磨损余量，长期使用后即使胎块磨损1/3高度，依然能保持足够的抓地性能，不需要提前更换；胎块的根部做了大圆角过渡处理，避免设备重载情况下胎块根部应力集中，出现橡胶撕裂、胎块脱落的问题。橡胶材质的配方选择上，胎面部分采用耐磨橡胶配方，邵氏硬度控制在60-65度区间，既保证足够的耐磨性能，也能在接触硬质路面时产生适当的形变，缓冲路面传递的振动，降低设备行走时的颠簸感；

　　胎体内部的帘布层结构在建模时做了简化处理，实际生产中帘布层采用交叉排布的尼龙帘线，承受轮胎充气后的内部张力，保证胎体不会因为充气压力出现过度膨胀变形。在三维建模过程中，首先绘制轮胎的中心旋转截面草图，通过旋转特征生成胎体的基础环形结构，之后绘制单个胎块的截面轮廓，通过拉伸特征生成单个胎块实体，再采用圆周阵列的方式，按照等角度间隔排布所有胎块，阵列过程中注意轴向位置的错位调整，保证相邻两排胎块的间隙错开，避免泥土、碎石卡在胎纹间隙中无法排出。安装边界方面，轮胎的断面宽度、胎圈内径、整体外径三个核心尺寸需要和设备的轮腔空间匹配，转向时轮胎的最大偏转角度下，胎侧不能和轮罩、车架部件发生干涉，同时要预留足够的泥污堆积空间，

　　避免雨天作业时泥土裹住轮胎导致卡滞。这类轮胎除了工程设备使用，也可适配小型仓储搬运车辆、农用作业机具的行走轮，不同应用场景下可以调整胎块的密度和高度，比如室内平整场地使用的版本可以降低胎块高度，减少行驶阻力和噪音，野外作业版本则加大胎块间隙，提升排泥排水性能。
