吨级霍拉润滑油生产配料成套装置

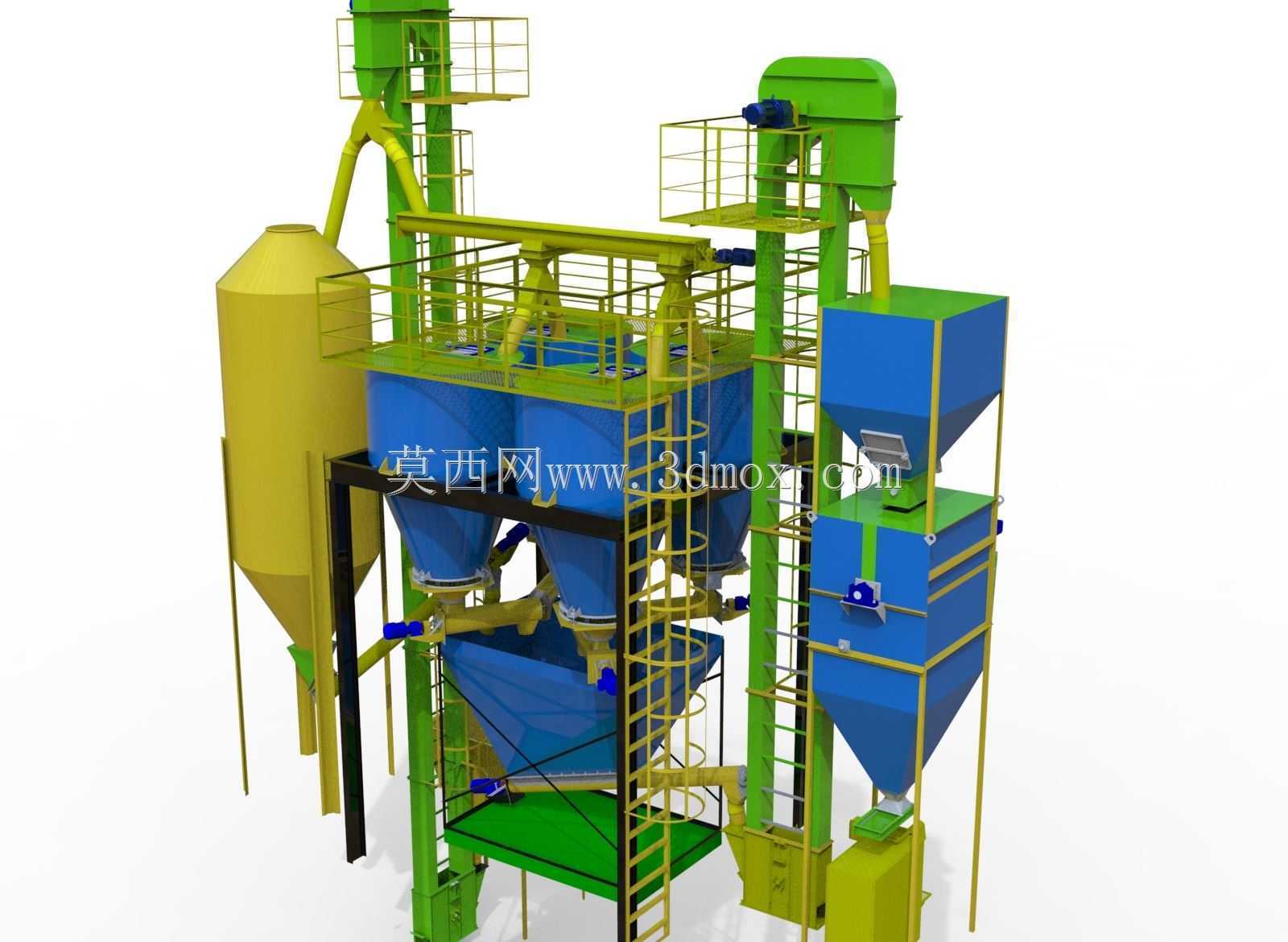

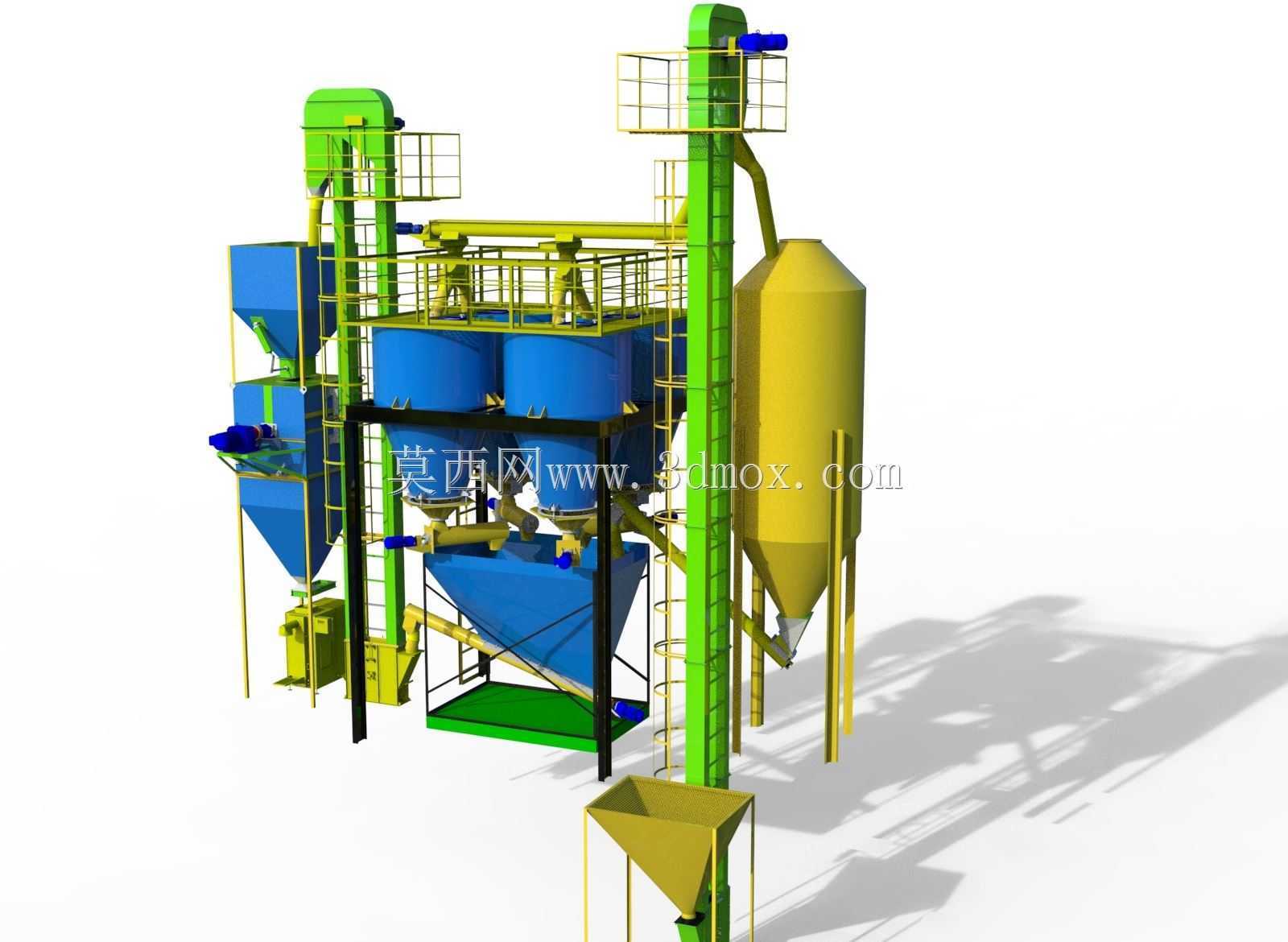

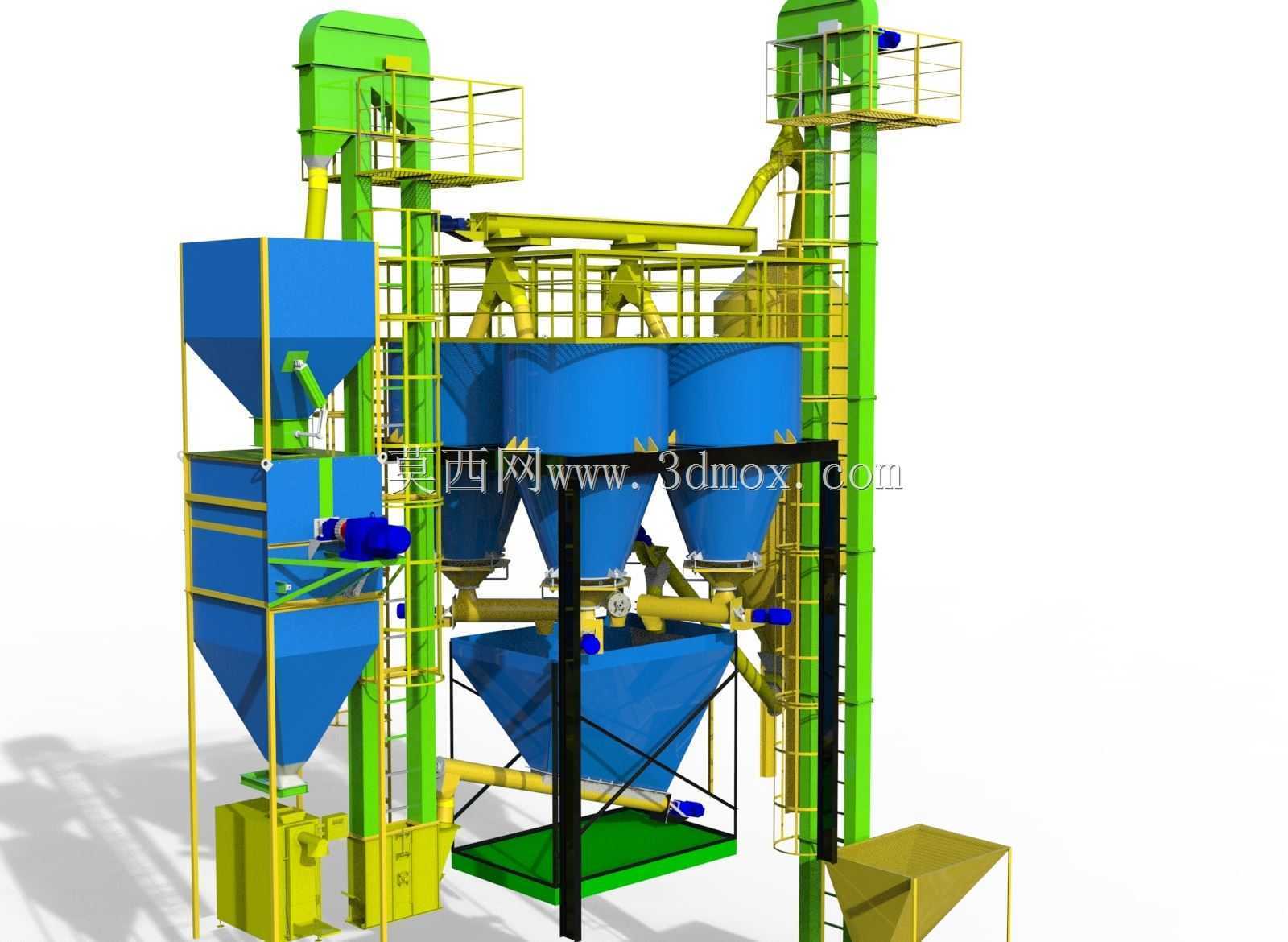

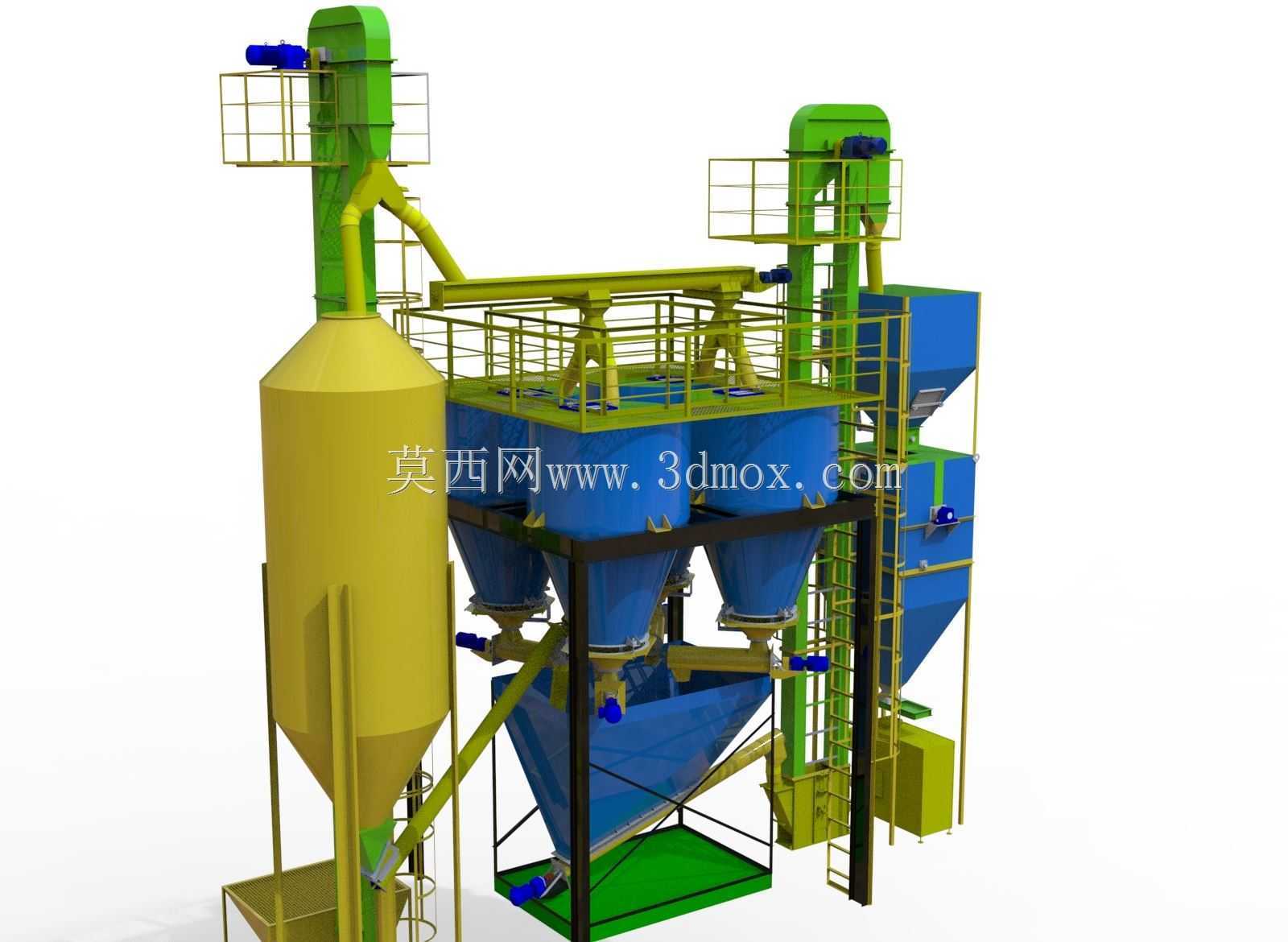

　　这套装置面向润滑油调和生产的配料工段设计，整套结构采用模块化钢架承载思路，所有功能单元依托型钢焊接的多层平台完成布局，适配中小型润滑油生产车间的固定式安装需求。从现场安装边界来看，整套装置的占地投影控制在3.2米×2.8米范围内，最高处的垂直输送结构顶端距离安装地面高度为7.6米，安装时需预留顶部1.2米的检修操作空间，侧面预留不小于0.8米的通道供日常巡检与易损件更换，地面基础需做200mm厚的硬化处理，承载载荷不低于8吨每平方米，避免重载储料工况下出现基础沉降。装置的核心功能围绕润滑油生产过程中的多组分固态、半固态添加剂与基础油的定量配比、暂存、输送展开，左侧排布的三组锥底储料仓分别对应不同粒径的固体添加剂存储，

　　锥角设计为62度，针对润滑脂类高粘附性物料做了内壁抛光处理，避免物料架桥堵料，每个储料仓出口配套独立的螺旋给料结构，给料精度控制在±0.5%范围内，可根据配方需求单路或多路同步给料。中间区域的三组圆柱储料单元用于暂存预混后的中间物料，罐体之间采用等径管道连通，配套顶部的护栏操作平台，平台踏板采用花纹防滑钢板，四周设置1.2米高的安全护栏，护栏踢脚板高度150mm，满足高空作业的安全规范要求，平台爬梯采用防滑踏步设计，爬梯与主钢架之间采用螺栓连接，方便运输时拆分进场。右侧的大容积锥底罐为成品暂存单元，罐体容积1.2立方米，可承接单批次1吨的霍拉润滑油成品，罐体底部设置快开式卸料口，可直接对接下游的灌装或分装设备，

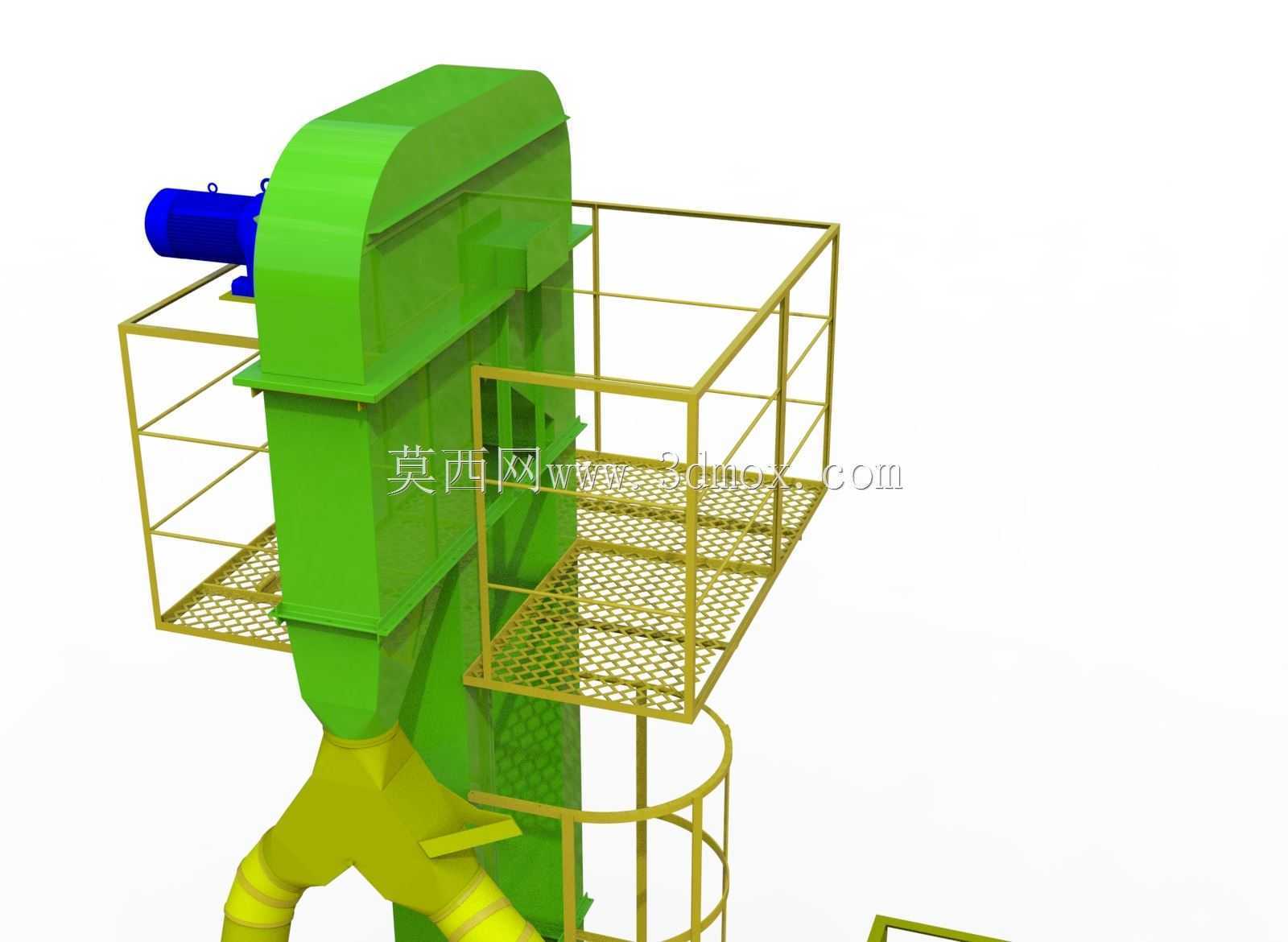

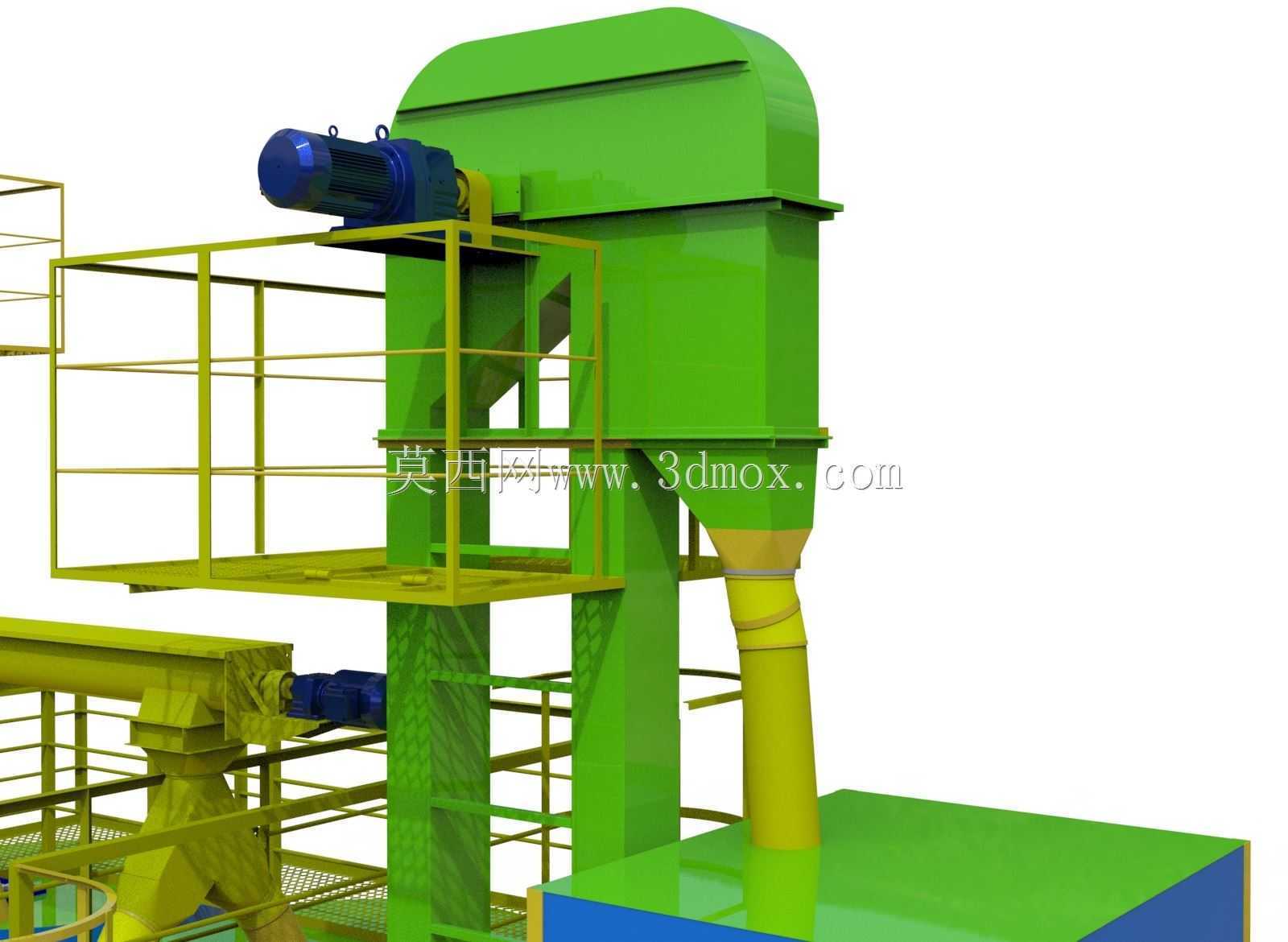

　　减少物料中转过程中的污染与损耗。垂直布置的斗式提升结构负责将地面投料口送入的物料输送至顶层储料仓，提升带采用耐油橡胶材质，料斗为工程塑料与不锈钢复合结构，避免物料粘附，提升机的检修平台设置在顶部位置，可定期对传动轮、张紧装置做维护保养。地面层设置的接料斗用于承接生产过程中的溢料与取样物料，可通过底部的溜槽将物料回流至预混单元，减少物料浪费。整套结构的管路布局沿钢架立柱排布，所有管路转弯处采用大曲率半径弯头，降低物料输送过程中的阻力，物料接触部分均采用304不锈钢材质，满足润滑油生产的卫生级要求，避免金属杂质混入成品影响油品性能。设计过程中针对不同物料的流动性差异做了专项适配，对于流动性较差的高粘度添加剂，

　　在储料仓锥段加装了气动振打装置，振打频率与力度可根据物料特性调整，确保出料顺畅；对于易吸潮的物料组分，在储料仓顶部加装了干燥通风装置，避免物料结块影响配比精度。钢架结构的受力经过有限元校核，在满载工况下最大变形量不超过2mm，确保整套装置长期运行的结构稳定性，所有连接节点采用螺栓加焊接的复合连接方式，既保证安装精度，又具备足够的结构强度。装置的操作点位均集中在二层平台与地面层，操作人员可在地面完成投料、参数调整、卸料等常规操作，二层平台仅用于定期检修与设备维护，降低操作人员的高空作业频次。
