钢制50立方立式高架供水储水设施

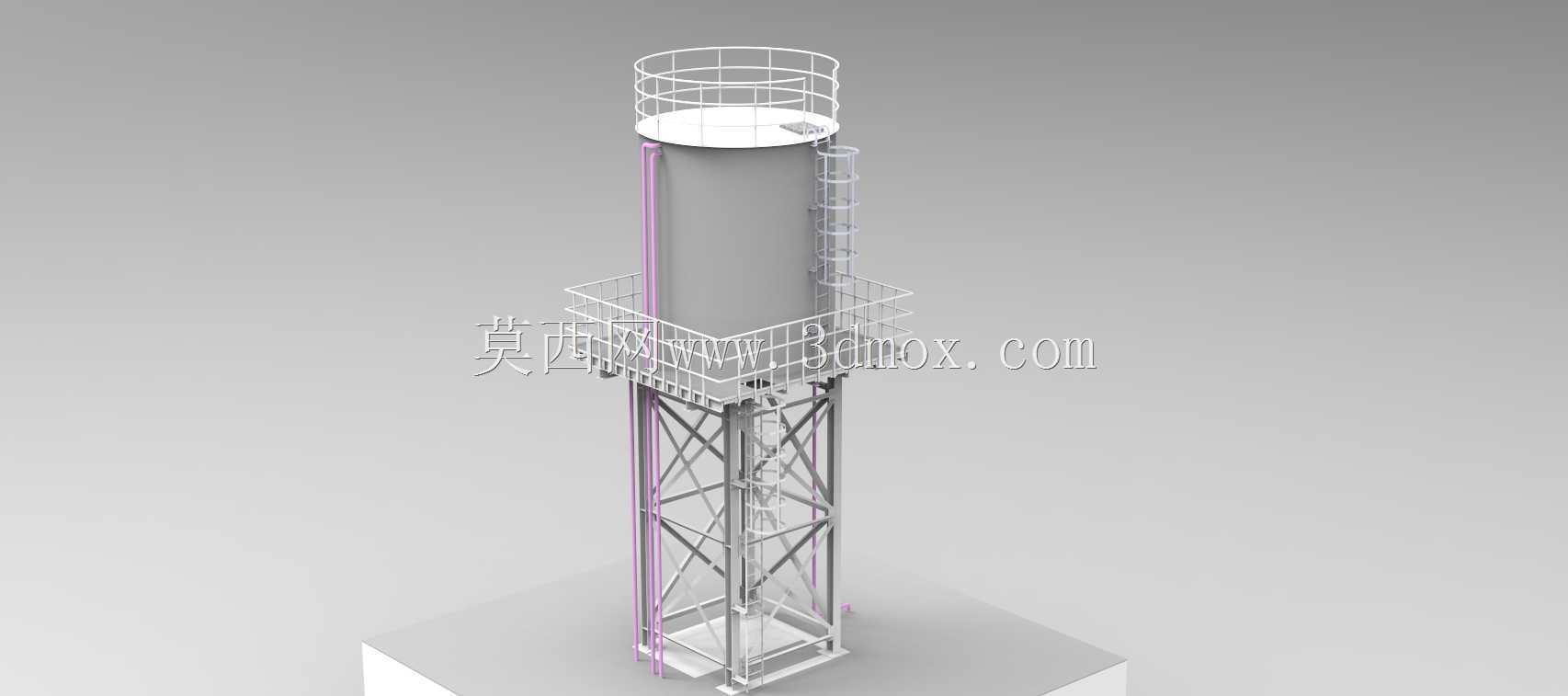

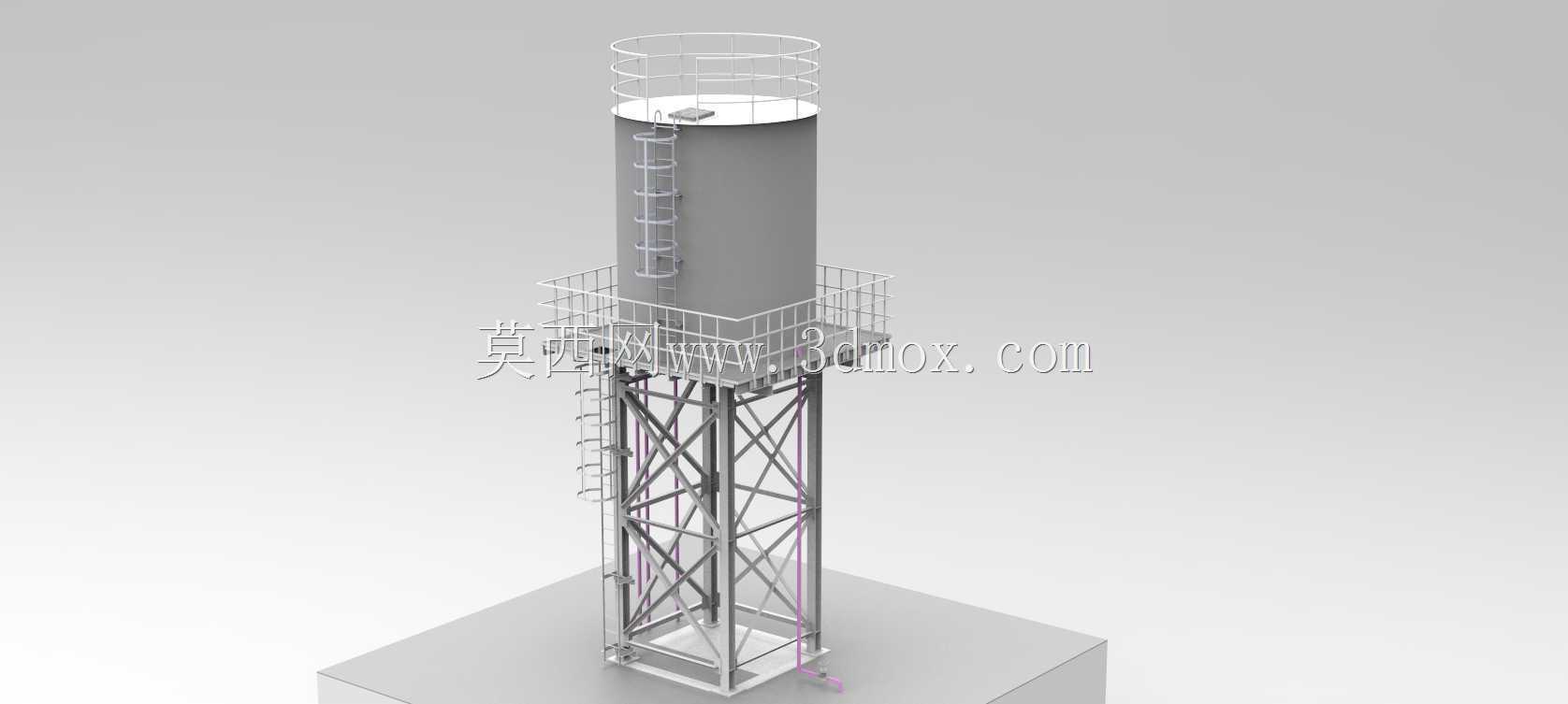

　　在城镇小型供水系统、工矿企业临时生产供水、偏远村落集中供水以及建筑施工临时供水场景中，这类高架储水设施是保障供水压力稳定、储备应急用水量的核心构筑物，区别于地下埋地式蓄水池，其依靠架高的安装高度形成自然重力水头，无需额外配置稳压泵组即可维持供水管网的基础压力，大幅降低日常供水的能耗与设备维护成本。该设施主体储水罐体采用钢制焊接结构，整体有效储水容积为50立方米，总安装高度为11.12米，其中下部支撑桁架占据约6米的架高空间，上部储水罐体段高度约5.12米，罐体直径可通过容积与高度反推确定，整体安装边界需预留至少1.5倍罐体直径的平整硬化场地，同时需考虑爬梯、顶部检修平台的操作空间，周边不得有高压线路、

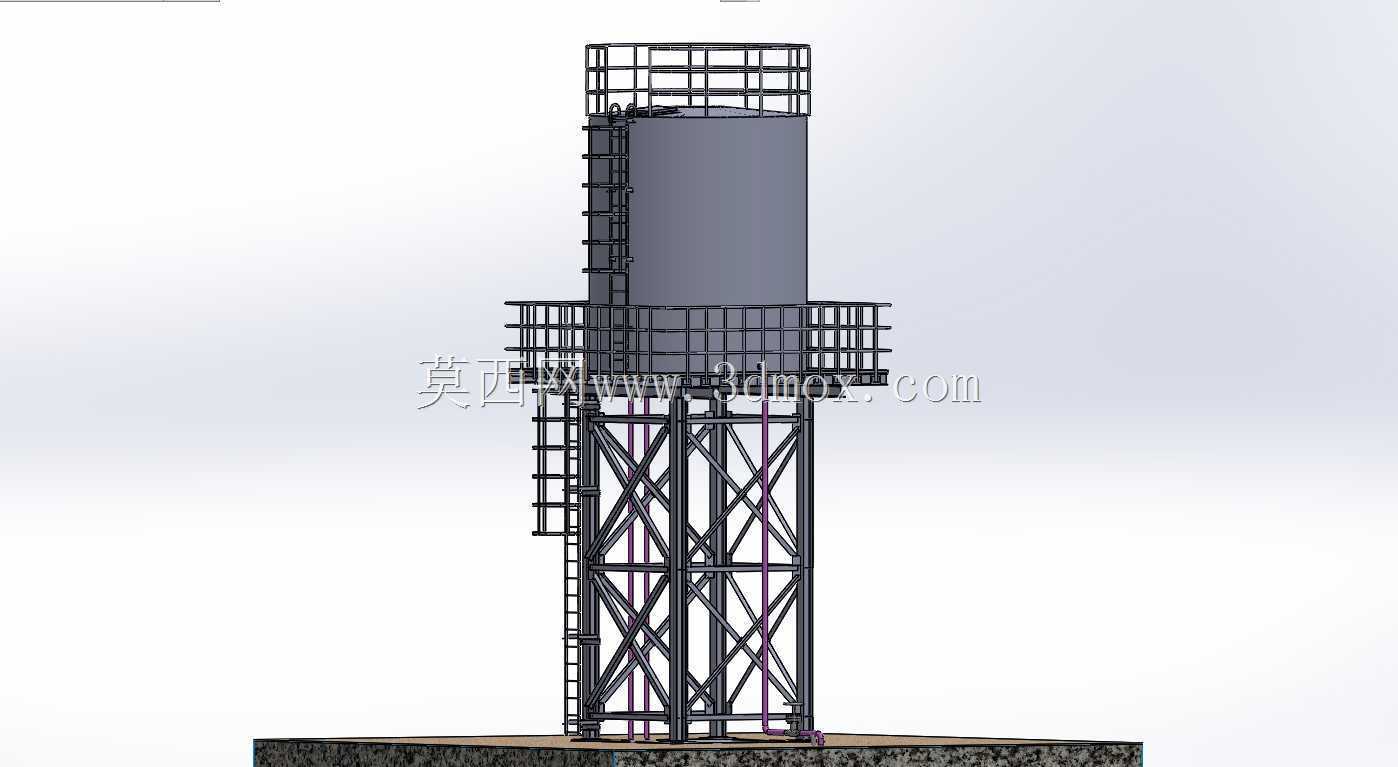

　　高大乔木等影响检修与结构安全的障碍物。从结构设计逻辑来看，下部支撑采用格构式桁架结构，主材选用型钢焊接成型，腹杆采用交叉斜撑布置，可有效抵御风载、罐体满水时的竖向载荷以及轻微地震载荷，桁架顶部设置环形承载圈梁，与储水罐体底部的焊接法兰盘通过高强螺栓连接，保证罐体安装的垂直度与结构连接强度；储水罐体为圆柱形立式结构，相比方形罐体可更好承受内部水体的静压力，减少板材厚度与焊接变形量，罐体侧壁预留进水口、出水口、溢流口、排污口四类标准管接口，接口位置分别对应罐体下部0.3米高度（排污）、1.2米高度（出水）、罐体顶部以下0.2米高度（溢流）、顶部封头位置（进水），各接口均配置标准法兰盘便于现场管道对接。罐体外部设置沿罐体通长布置的直爬梯，

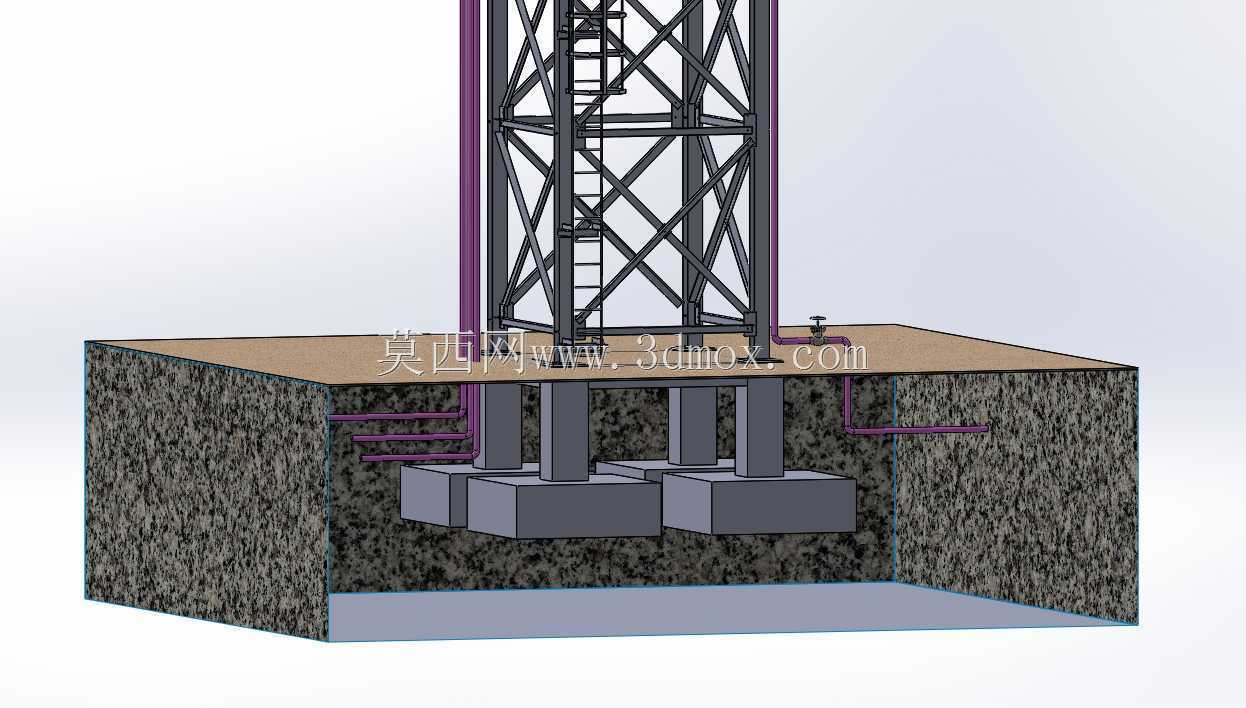

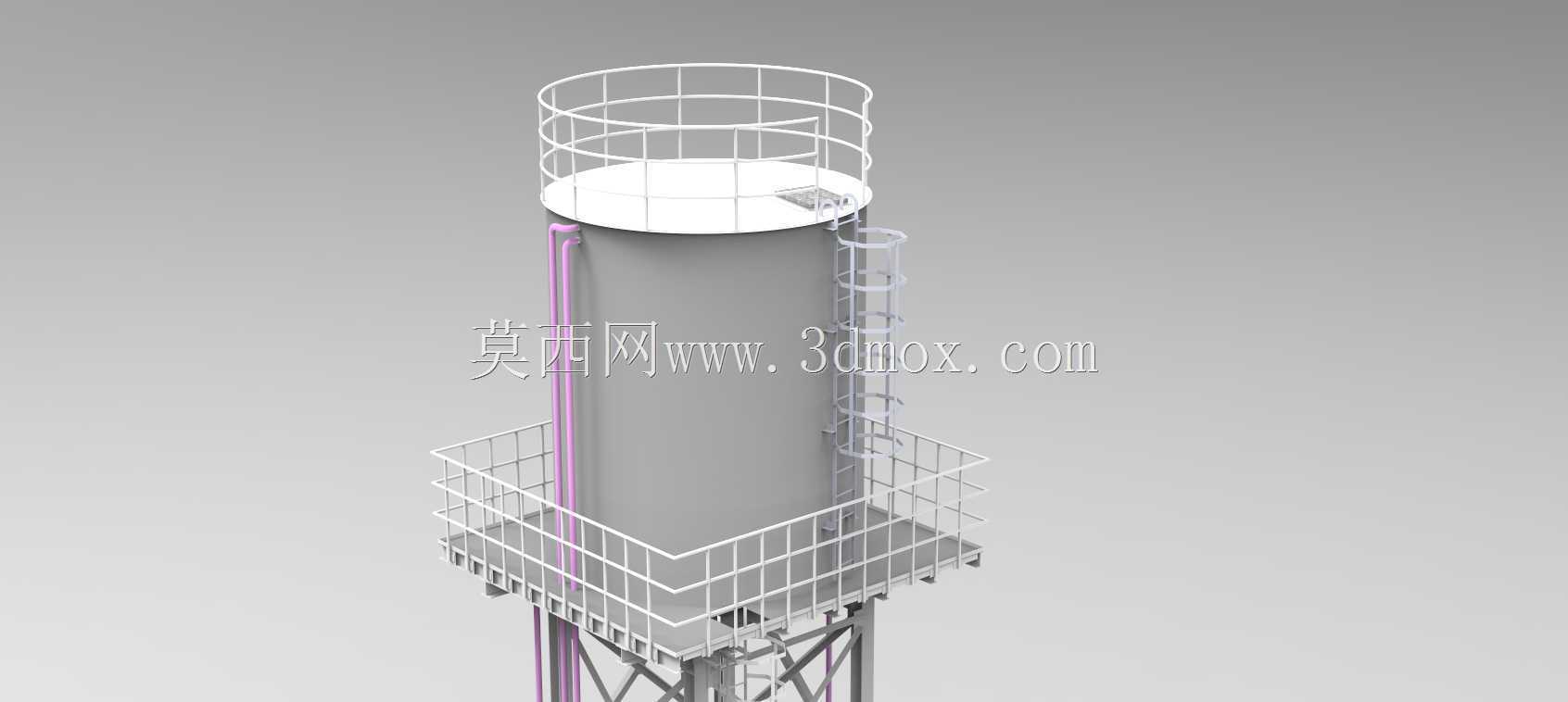

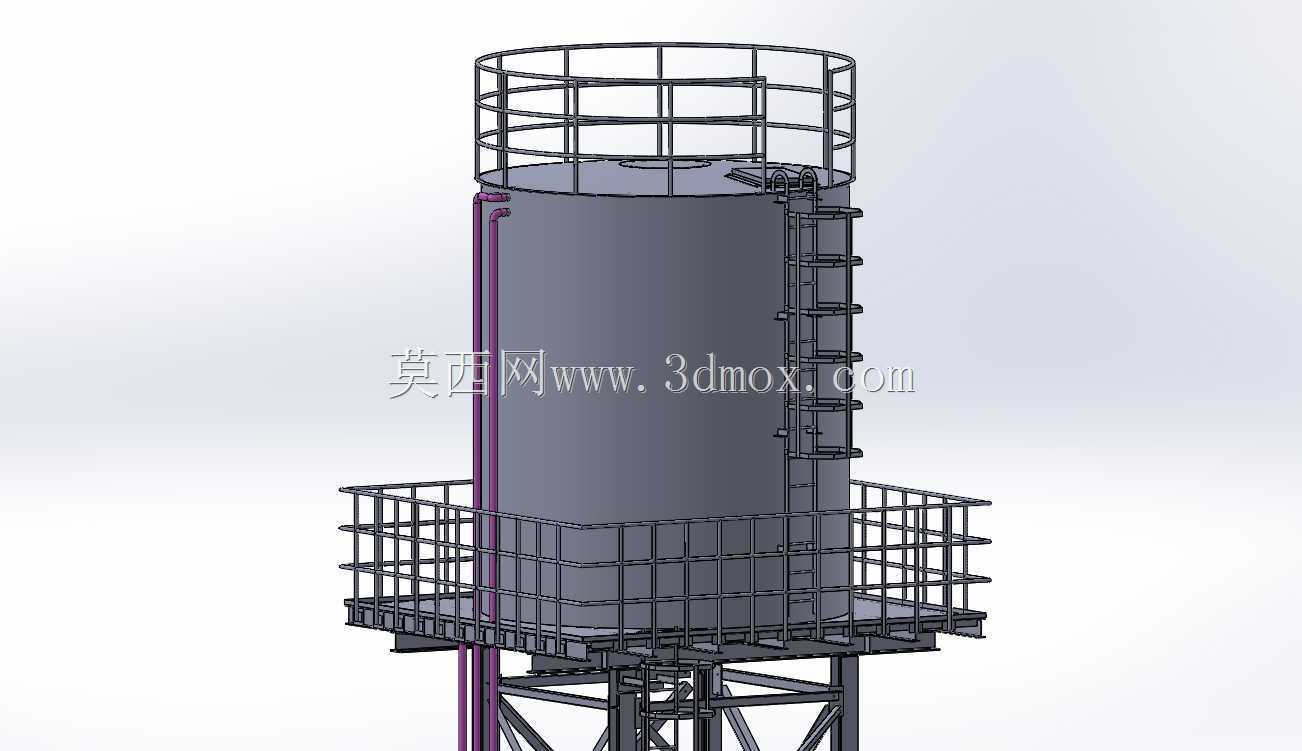

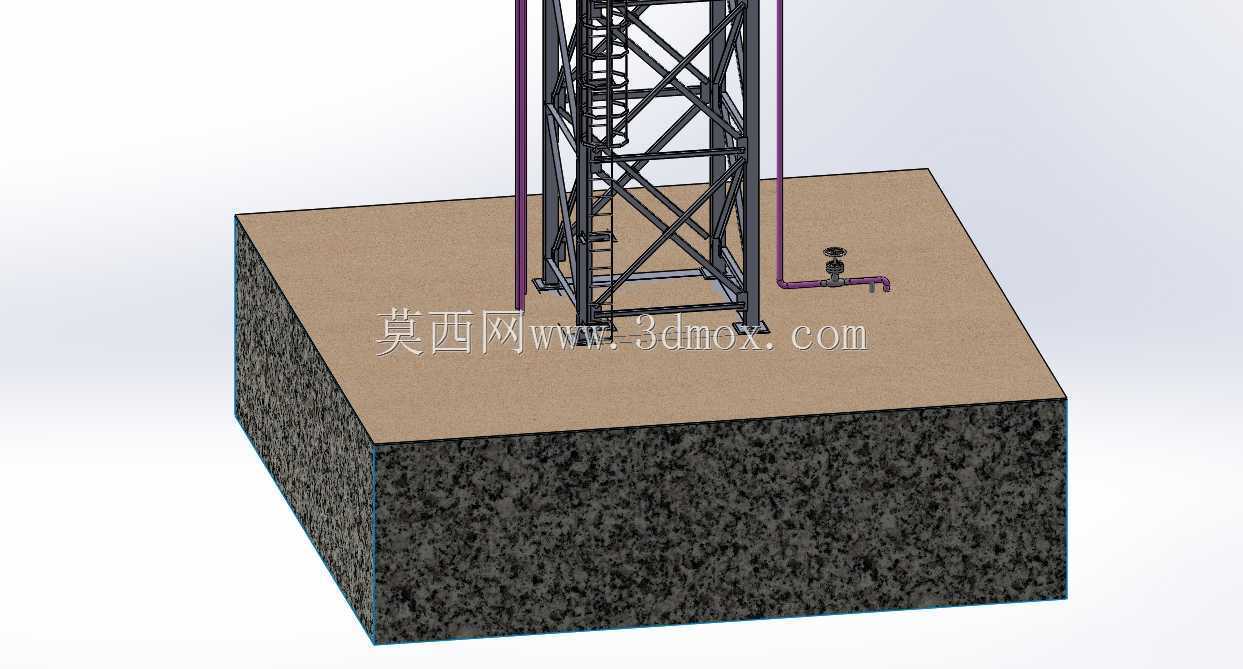

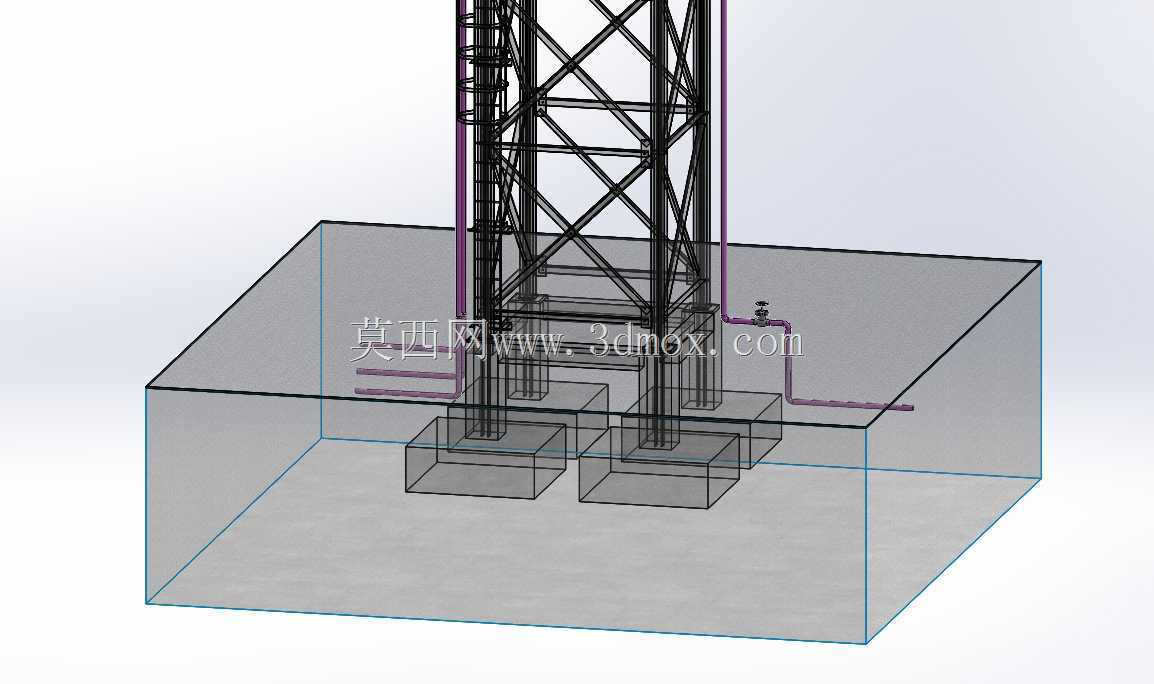

　　爬梯每间隔1米设置与罐体侧壁连接的固定支撑，爬梯外侧配置半包围式安全护笼，满足高空作业的安全防护要求；罐体顶部设置环形检修平台，平台周边设置1.2米高的安全防护栏杆，栏杆底部设置10厘米高的挡脚板，平台铺设防滑花纹钢板，预留检修人孔便于人员进入罐体内部开展清洁、检修作业。在设计建模过程中，需重点校核桁架结构的长细比、罐体板材的壁厚强度、各连接节点的焊缝强度，同时要考虑满水状态下的整体结构抗倾覆能力，尤其是在风载荷较大的开阔区域安装时，需适当加大桁架底部的基础预埋件尺寸，保证基础与桁架的连接可靠性。这类高架储水设施相比混凝土结构水塔，具备生产安装周期短、可模块化拆解运输、后期维护改造便捷的优势，尤其适合短期使用的临时供水场景，也可作为小型集中供水区域的长期储水稳压设施使用，建模时需严格控制各结构件的装配间隙，保证爬梯、护笼、平台栏杆等细节结构的尺寸符合安全规范要求，罐体与桁架的连接位置需准确对应，避免现场安装时出现对接偏差。
