筒仓散料输送用240吨承载旋转连接装置

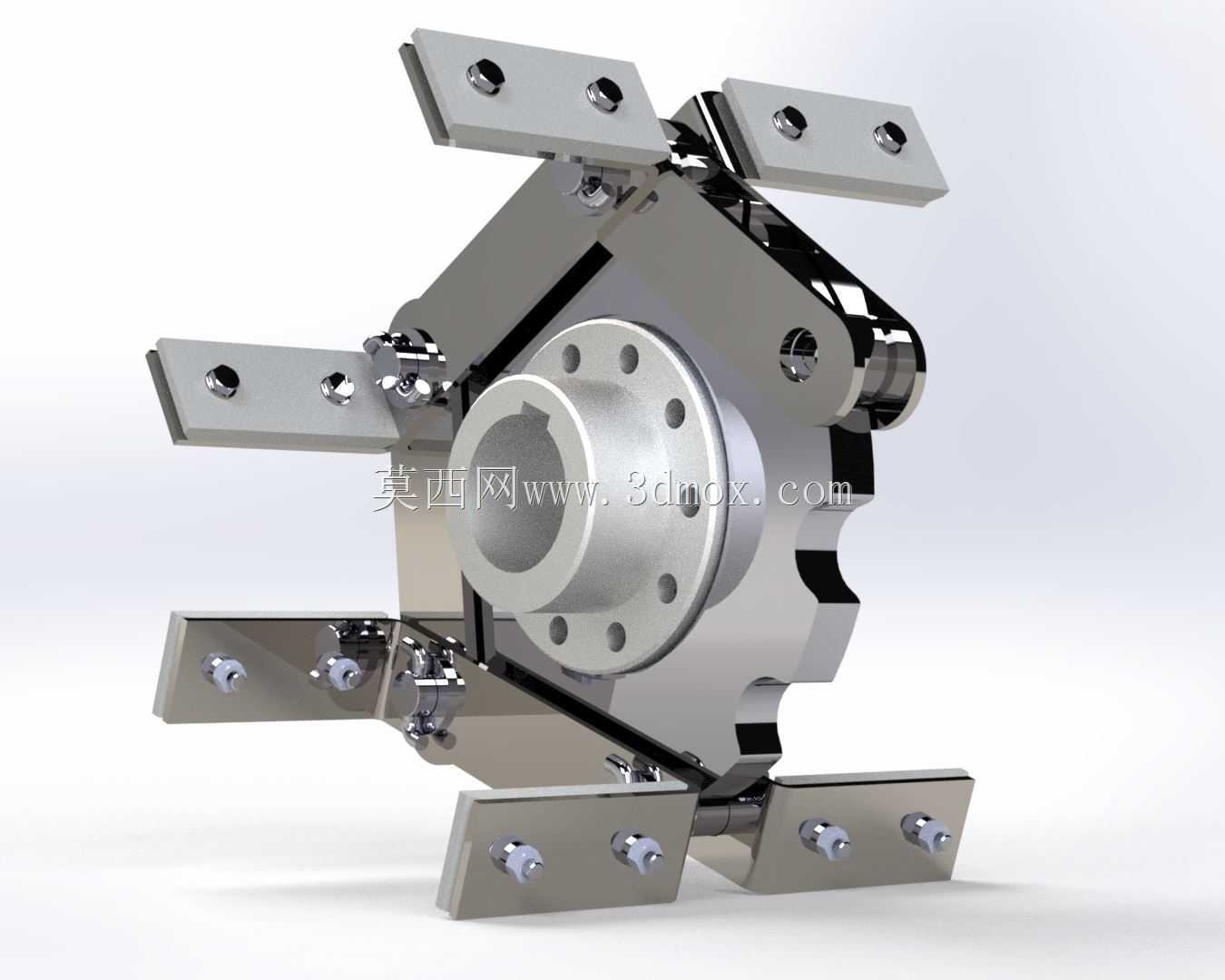

　　这套承载结构主要面向大型粮食筒仓、散料仓储库区的物料转运作业场景，在散粮进仓、出仓的连续输送链路中，承担上部输送管路与下部固定支撑结构之间的旋转衔接功能，解决固定管路无法覆盖仓内多点位堆料、需要转动调整输送落点的实际工程问题。整套结构额定承载上限对应240吨级作业载荷，适配大跨度筒仓顶部的输送桁架挂载需求，可承受上部输送臂架、满载散料、风载及作业动载的复合作用力，避免转动部位出现形变卡滞、载荷偏移引发的结构失效。从结构设计逻辑来看，核心采用中心毂体加周向均布安装支耳的布局，中心毂体设置带键槽的通孔结构，可直接与下部固定支撑的回转轴系配合，通过平键传递扭矩，保证转动过程中周向定位精准，不会出现相对滑移。

　　中心毂体外圈加工有均布的螺栓孔位，用于和上部回转驱动的齿圈或连接法兰锁紧，孔位公差按照H7级精度控制，保证装配后结合面的贴合度，减少转动过程中的振动传导。周向伸出的六组安装支耳采用对称式布局，每组支耳都通过铰接销轴与中心毂体连接，支耳上加工有两个长圆形安装孔，可适配不同规格的上部输送臂架连接尺寸，长圆孔设计预留了一定的安装调整余量，抵消现场焊接、加工带来的尺寸误差，降低现场装配的难度。支耳与中心毂体的铰接部位设置有耐磨衬套，衬套采用自润滑铜基合金材质，可在长期无额外润滑的工况下保持较低的摩擦系数，减少铰接部位的磨损量，延长结构的维护周期。整套结构的安装边界充分考虑了筒仓顶部的作业空间限制，

　　整体最大回转直径控制在适配常规筒仓顶部检修通道的尺寸范围内，安装时不需要对现有仓顶结构进行大规模改造，可直接通过支耳上的安装孔与现有输送臂架的连接法兰对接，中心毂体的轴孔尺寸可适配多数仓顶现有回转轴的直径规格，减少定制改造成本。在功能特性上，该结构可实现360度连续回转，转动过程中各支耳的受力均匀分布到中心毂体上，不会出现局部应力集中的问题，支耳的铰接设计可在臂架受载出现小幅形变时自动调整角度，避免刚性连接带来的结构应力断裂。设计过程中针对散料仓储现场多粉尘、温差大的工况，所有铰接部位都设置了防尘密封结构，防止粮食粉尘、室外雨水进入铰接摩擦面，避免出现磨粒磨损、锈蚀卡滞的问题，所有外露金属表面都做了镀锌加喷塑的防腐处理，

　　可适应仓储库区室外露天布置的长期使用需求。从实际使用角度出发，该结构不需要复杂的日常维护，仅需按年度对铰接部位的衬套磨损量进行检查，当磨损量超过设计阈值时更换衬套即可，不需要整体拆解结构，大幅降低了运维的工作量。结构的受力分析经过多轮迭代优化，中心毂体采用合金钢整体锻造后加工成型，保证芯部的材料强度，支耳采用高强度钢板焊接后去应力处理，避免焊接残余应力带来的长期形变，所有连接螺栓都采用高强度级别的紧固件，按照规定扭矩锁紧后加装防松垫片，适应长期转动作业下的防松需求。
