钣金件X型槽手动定位弯曲成型模具结构

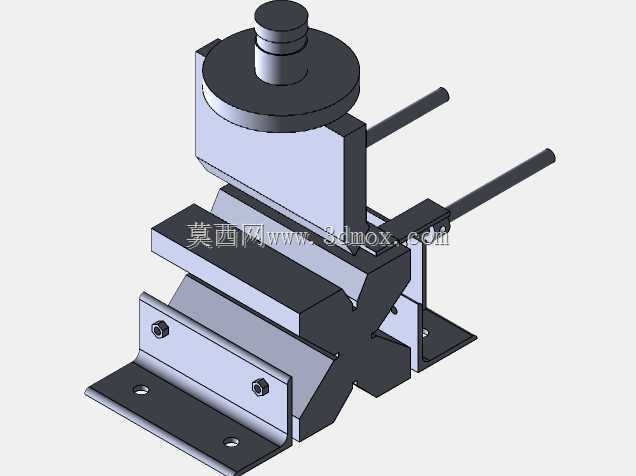

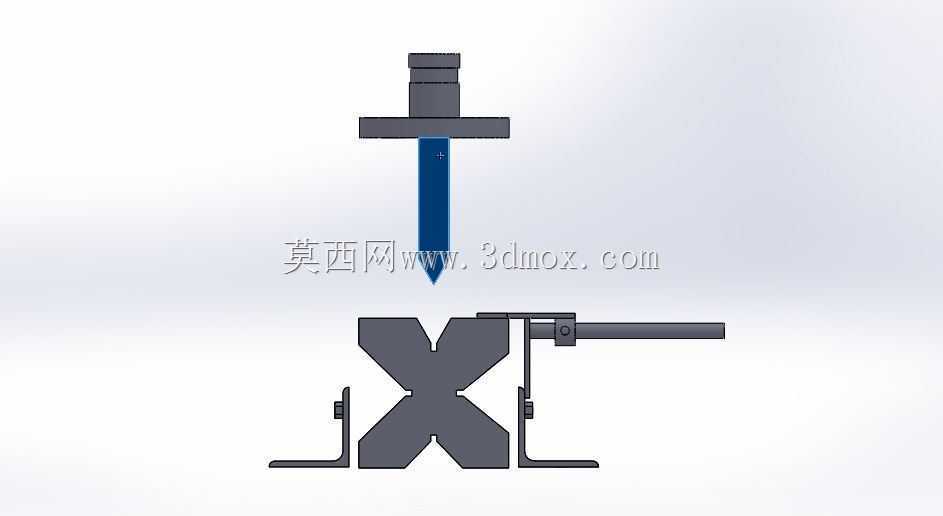

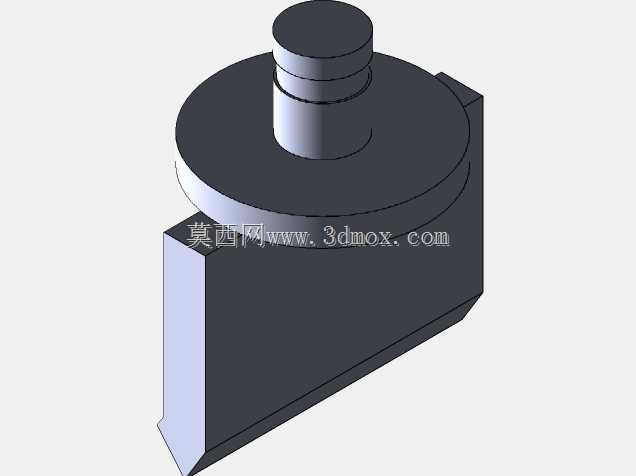

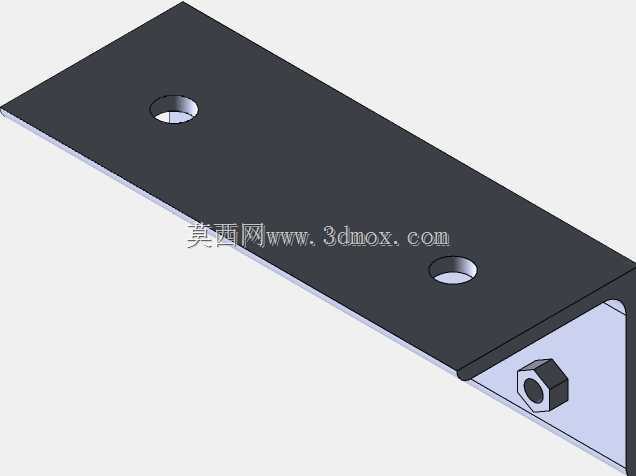

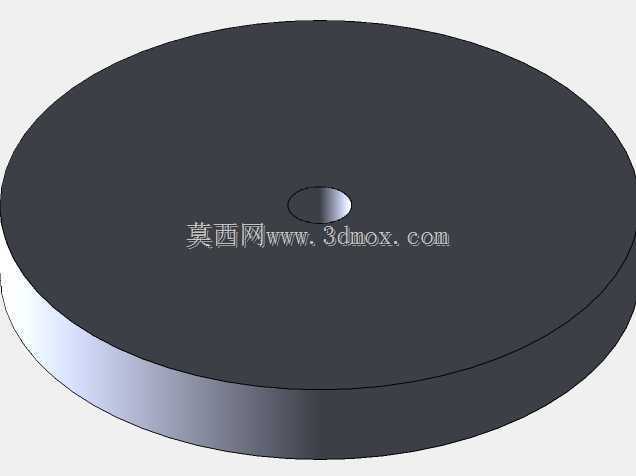

　　这套弯曲成型结构主要面向小批量薄钣金件的折弯工序场景，常见于五金加工车间的零散件加工、电子电器壳体配件的小批量试制环节，适配厚度0.8-2mm的冷轧钢板、铝板类工件的90度及特定角度折弯作业，无需配套大型冲压设备即可完成手动或小冲床配套的折弯加工，对于多品种小批量的生产场景来说，能省去定制专用大型折弯模具的成本，换型调整的耗时也远低于常规折弯机模具。从结构功能来看，上模部分采用带安装柄的直型冲头结构，安装柄的直径适配常规小型冲床的模柄安装孔，无需额外定制转接法兰即可直接装夹，冲头工作端做了圆角过渡处理，避免折弯过程中在工件表面产生压痕或撕裂缺陷，冲头与上模座的连接采用过盈配合加定位销锁固，长期承受冲压载荷也不会出现偏移松动。

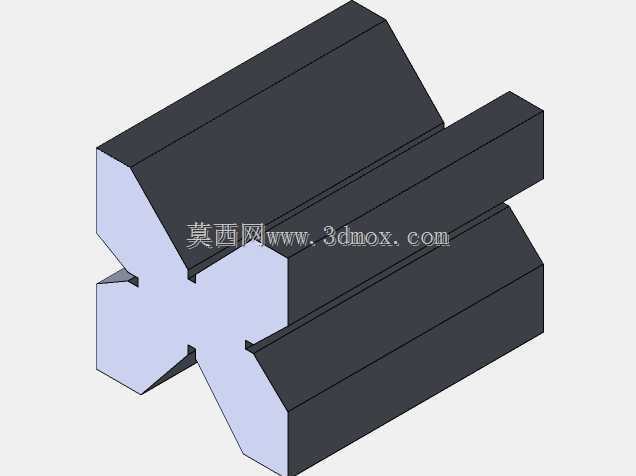

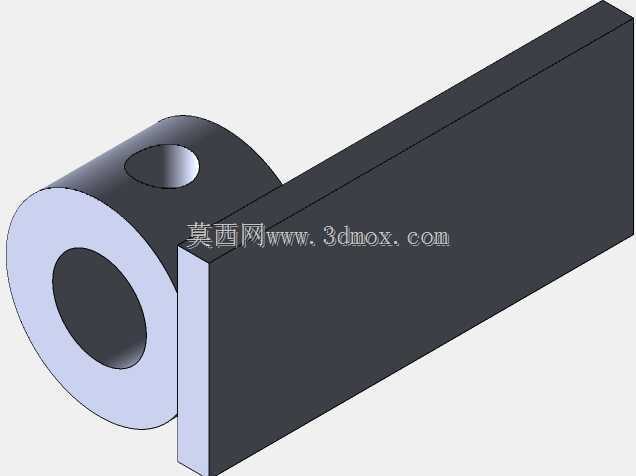

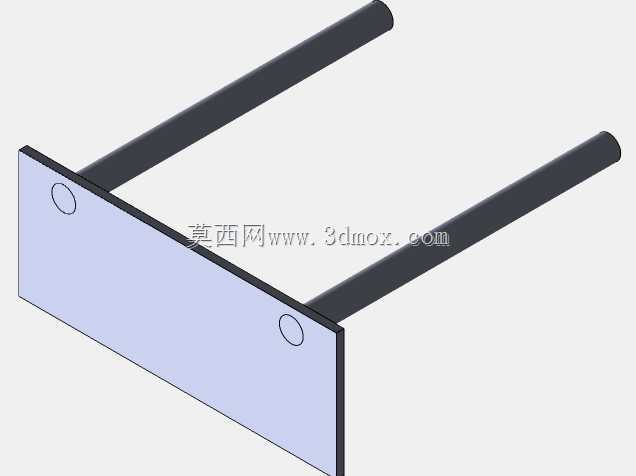

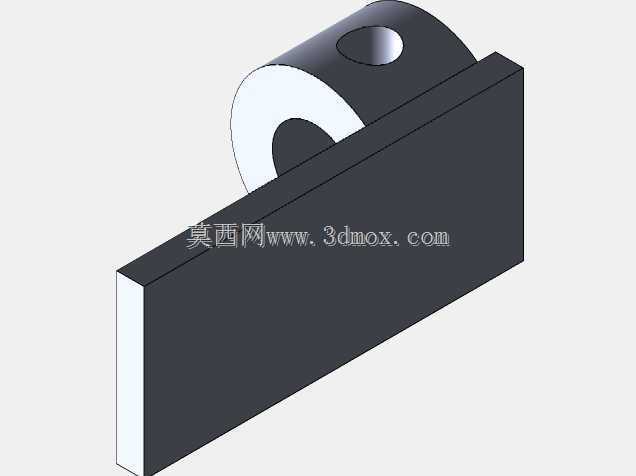

　　下模部分的核心是X型成型槽结构，四个槽位分别对应不同折弯半径的成型需求，作业时可根据工件的厚度、折弯半径要求快速切换对应槽位，无需更换整个下模体；下模两侧设置了可调式定位挡块，挡块通过腰型孔与下模基座连接，可根据工件的折弯边长度调整定位位置，保证同批次工件的折弯尺寸一致性，侧方延伸的操作手柄可带动定位挡块做快速让位，工件放置和取出时无需手动挪动挡块，提升单件加工的操作效率。设计过程中首先考虑的是小设备适配性，整套结构的闭合高度控制在180mm以内，可直接安装在10吨及以上吨位的小型开式冲床上，也可配套手动压床完成手工作业；上下模的对中基准采用模柄中心与下模X槽中心的同轴度设计，装配时只需将模柄装入设备滑块装夹孔，

　　无需反复调整上下模对中精度，降低现场安装调试的技术门槛。安装边界方面，下模基座的安装孔距采用通用的120mm孔距设计，匹配常规小型冲床的工作台T型槽间距，可直接通过T型螺栓完成固定，无需额外加工转接板；上模的模柄直径为20mm，是行业内小型冲床的通用模柄尺寸，适配绝大多数同吨位设备的装夹要求。结构细节上，下模的X型槽工作表面做了淬火处理，表面硬度达到HRC48-52，长期承受钣金件的摩擦和冲压载荷也不会出现过早磨损，槽口的圆角根据不同槽位分别做了R1、R2、R3、R4的对应处理，适配不同厚度板材的折弯最小弯曲半径要求，避免板材折弯处出现裂纹。两侧的定位挡块工作面做了防滑处理，放置工件时不会出现滑移错位，

　　挡块的调整刻度直接刻印在下模基座表面，调整时可直接读取定位尺寸，无需每次用卡尺测量定位距离。这套结构在实际使用中，对于小型角码、电器安装支架、小型钣金连接件的折弯加工适配性极强，单工位的单件加工节拍可控制在10秒以内，相比通用折弯机的换型调试效率提升60%以上，同时因为成型槽的固定结构，折弯角度的一致性远高于手工折弯作业，同批次工件的角度公差可控制在±0.5度以内，满足一般五金配件、电子结构件的尺寸精度要求。设计时还考虑了废料排出的问题，下模X槽的中心位置设置了漏料间隙，折弯过程中产生的少量氧化皮、碎屑可直接从间隙落下，不会堆积在槽内影响成型精度，日常维护只需定期清理槽内杂物、在导向接触面涂抹少量润滑脂即可，无需复杂的保养流程。
