带斜柱组导向的冲压毛坯冲裁工装结构

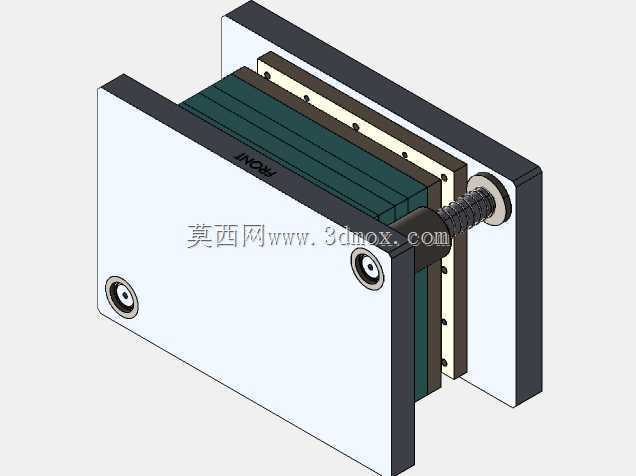

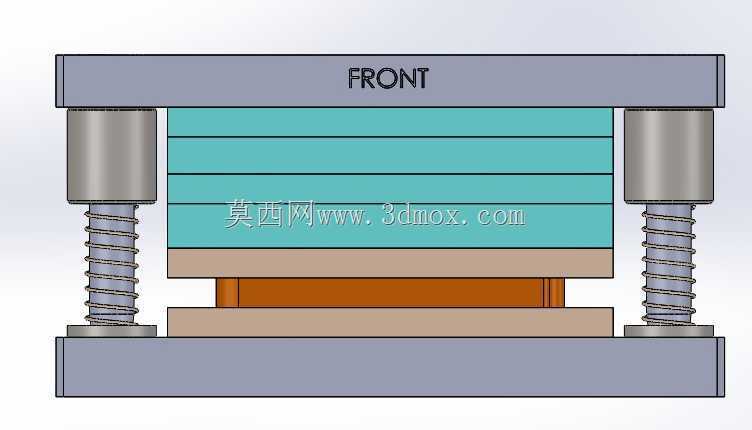

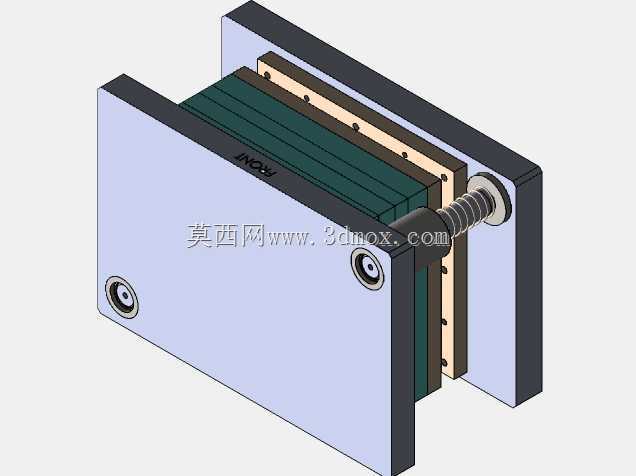

　　这套冲裁工装主要面向金属薄板类毛坯的批量冲切加工场景，常见于五金冲压车间、电子接插件生产工段、小型钣金加工单元的前置下料工序，用来完成带特定轮廓毛坯的一次性冲制成型，替代传统铣削、线切割的低效单件加工模式，适配中小吨位普通压力机的安装接口，不需要额外改造设备滑块与工作台面即可完成挂载。从结构功能来看，整套工装采用上下模座分体式设计，两侧配置的导柱组件承担合模过程中的精准导向作用，导柱外部嵌套的矩形截面复位弹簧，在冲裁行程结束后提供均匀的回弹力，推动上模座平稳复位，避免卡模、带料问题的出现。中间层叠布置的多块模板分别承担不同功能：最上层的上模座直接与压力机滑块连接，传递冲裁压力；往下依次是垫板、凸模固定板，用来固定冲裁凸模，

　　保证凸模的垂直精度与受力刚性；卸料板在弹簧力作用下，冲裁前先压紧待加工毛坯料带，冲裁完成后箍住凸模将料带从凸模上剥离，防止料带随凸模上行变形。下模部分依次布置凹模固定板、下模座，凹模与凸模的冲裁间隙根据加工板材厚度匹配，常规0.5-2mm厚度冷轧钢板的冲裁间隙控制在料厚的5%-8%区间，保证冲切断面平整，减少毛刺高度。设计过程中优先考虑了工装的拆装维护便利性，所有模板之间采用内六角螺钉与圆柱销定位连接，导柱导套采用过盈配合分别压入上下模座对应安装孔，不需要额外粘接或者焊接固定，磨损后可以单独更换导套或者导柱，降低后期维护成本。斜柱组的设置主要针对带侧向冲裁需求的毛坯加工场景，斜柱角度控制在18-22度区间，既保证侧向抽芯力足够，

　　又避免角度过大导致斜柱受力弯折，合模时斜柱插入侧滑块的斜孔内，带动侧滑块完成侧向冲切动作，开模时斜柱随上模上行，侧滑块在尾部弹簧作用下复位，留出取件空间。安装边界方面，整套工装的闭合高度适配常规16吨-25吨开式可倾压力机的安装参数，上下模座的安装槽尺寸匹配压力机的T型槽间距，模座周圈预留的压板安装位可以直接用标准T型螺栓完成固定，不需要额外加工转接板。实际生产使用时，待加工的卷料或者片料通过前端的导料板送入工装工作区，导料板的宽度可以根据料带宽度调整，挡料销控制每次送料的步距，保证每一片冲裁件的位置精度，连续冲裁过程中，弹性卸料板始终保持对料带的压紧状态，避免料带翘曲影响送料精度。针对不同厚度的加工材料，

　　可以通过更换不同刚度的复位弹簧调整卸料力，冲裁较硬的不锈钢板材时更换刚度更高的矩形弹簧，冲裁软铝、紫铜类软质材料时更换刚度较低的弹簧，避免卸料力过大导致工件表面压痕。整套结构的受力路径经过优化，冲裁压力直接通过上下模座传递到压力机的滑块与工作台面，模板层之间没有额外的悬空受力区域，长期冲裁作业下不会出现模板变形、凸模偏移的问题，导柱表面的润滑槽可以存储润滑脂，减少导柱导套之间的干摩擦，延长导向组件的使用寿命。
