腰水自动清洗过滤装置三维结构设计

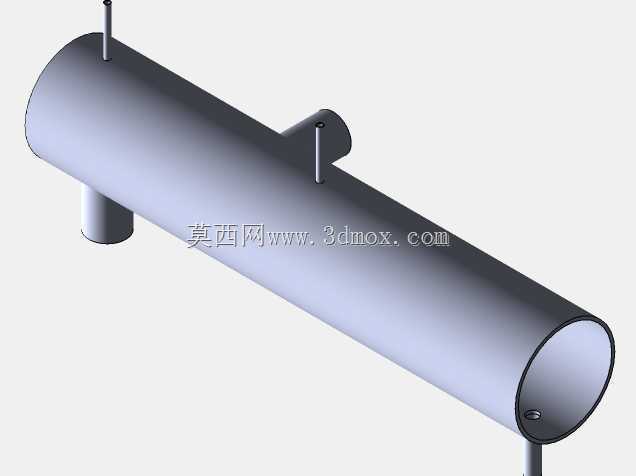

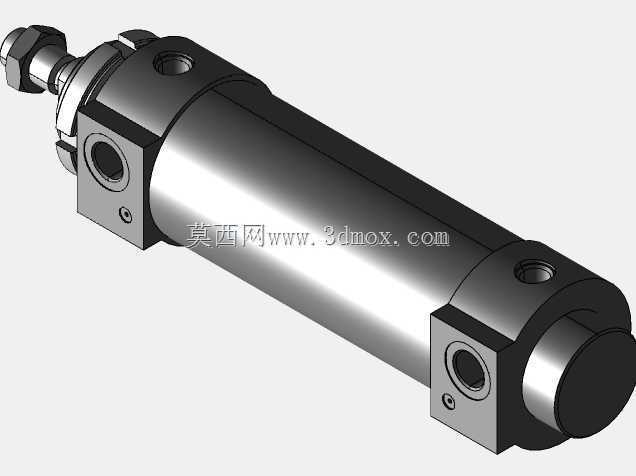

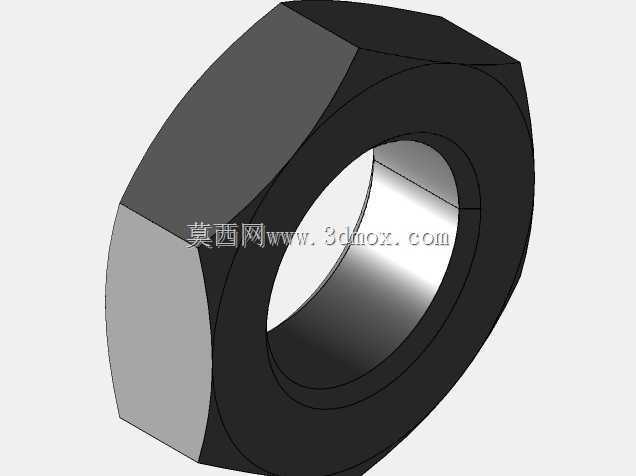

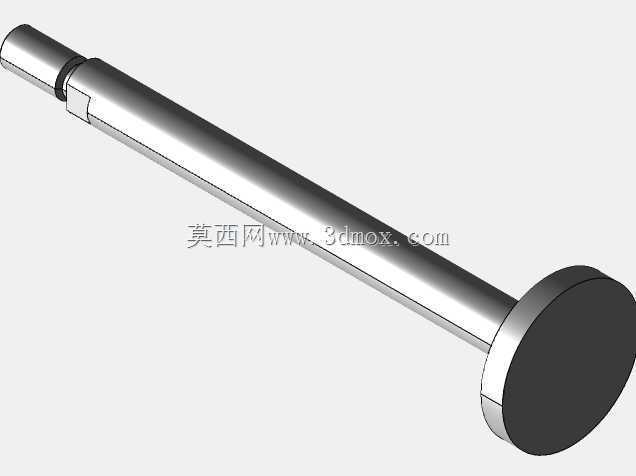

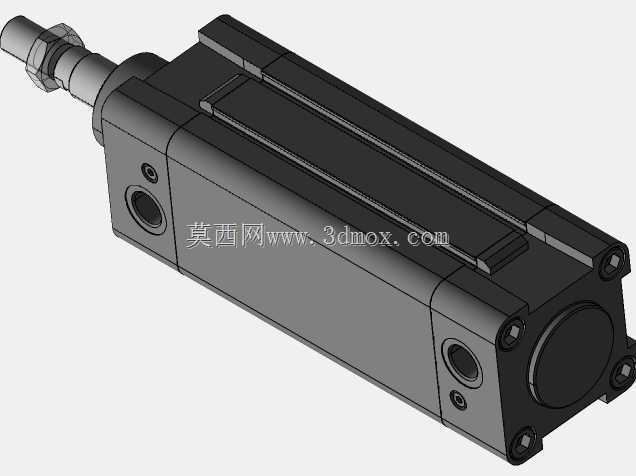

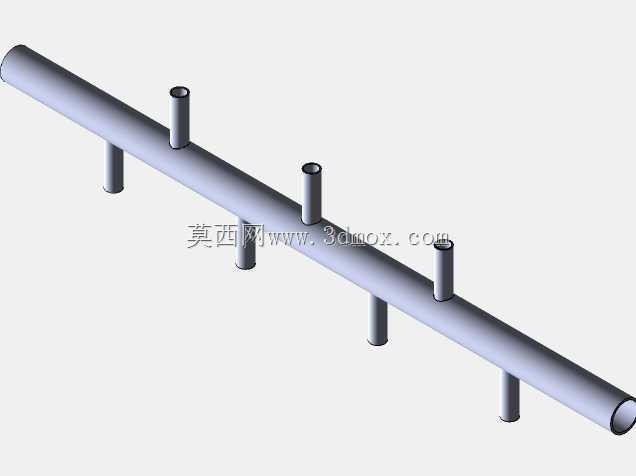

　　在工业生产的水循环处理环节，尤其是涉及工件表面清洗的工序段，腰水自动清洗过滤器是承担杂质截留、保障回用水质稳定的核心配套部件，这类设备常部署在清洗工位的回水主管路中，承接清洗后携带金属碎屑、切削残留、表面浮尘的回水，经过滤处理后将水体重新泵入清洗喷淋系统，实现工业用水的闭环回用，降低生产环节的新水消耗量，同时避免大颗粒杂质进入喷淋管路造成喷嘴堵塞、喷淋压力波动等问题。从结构设计逻辑来看，该过滤器采用卧式筒体布局，整体为圆柱形承压壳体结构，两端采用端盖密封形式，一端设置带连接螺纹的伸出轴结构，用于对接清洗驱动机构，实现内部过滤组件的自动清洗动作，无需拆解设备即可完成滤元表面的杂质清理，适配连续化生产的工况需求，

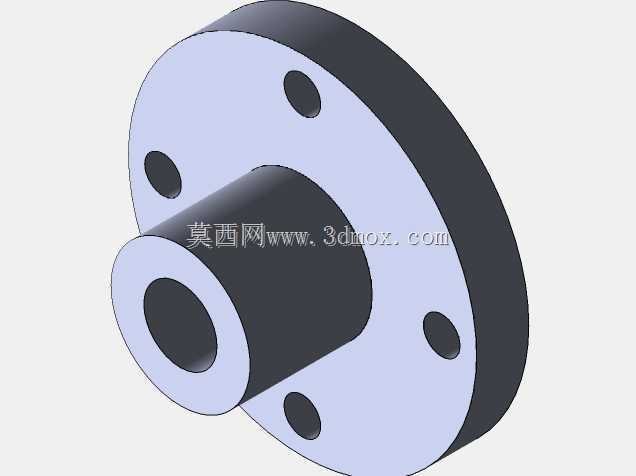

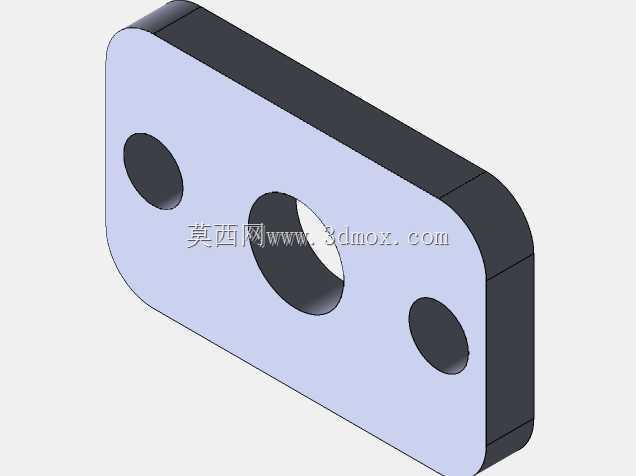

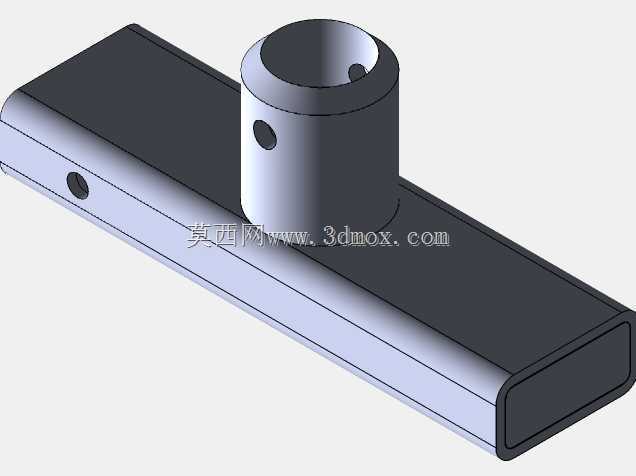

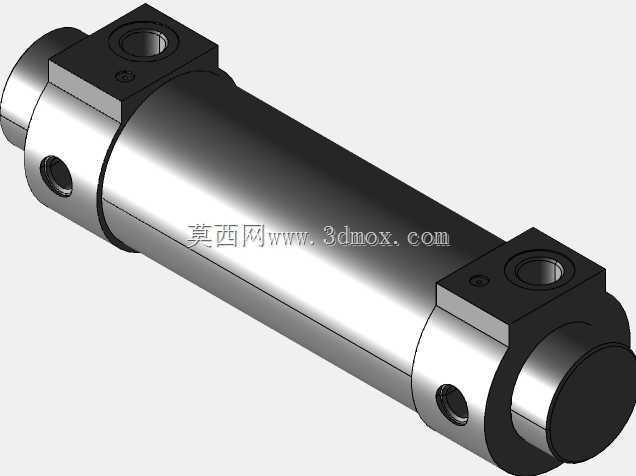

　　减少设备停机维护的时间占比。筒体侧面分布的两组接口为流体进出通道，接口采用内孔加工的法兰式连接座，可直接对接工业管路的标准法兰，安装时需注意进出水方向与筒体内部流道的匹配，避免反向安装导致过滤效率下降、内部组件受力异常。设备的安装边界需预留足够的轴向操作空间，尤其是驱动端的连接侧，需预留驱动机构的安装与维护空间，径向方向需避开周边的管路支架、设备走线，保证筒体侧面接口的对接操作空间，同时预留滤元更换时的筒体拆解空间。从功能实现角度，该设备的内部流道采用侧进侧出的走向，待过滤水体从一端接口进入筒体内部，透过滤元完成杂质截留后，洁净水体从另一端接口流出进入回用管路，当滤元表面截留的杂质积累到设定压差值时，

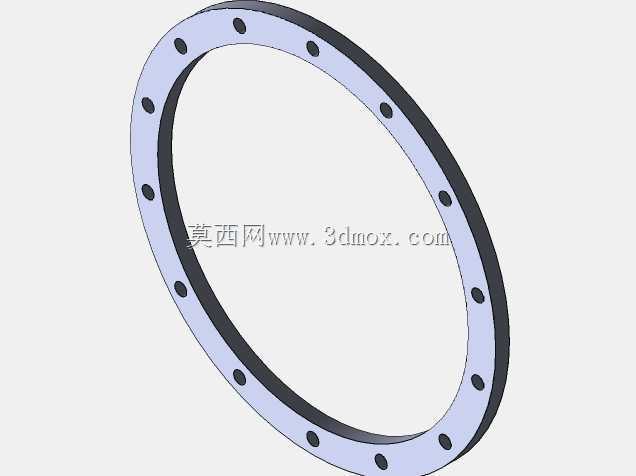

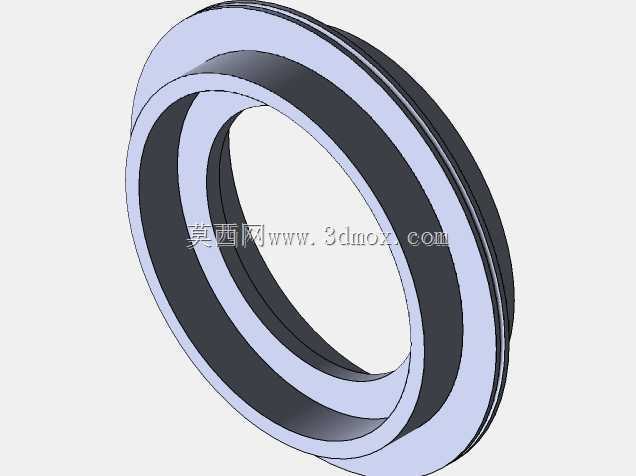

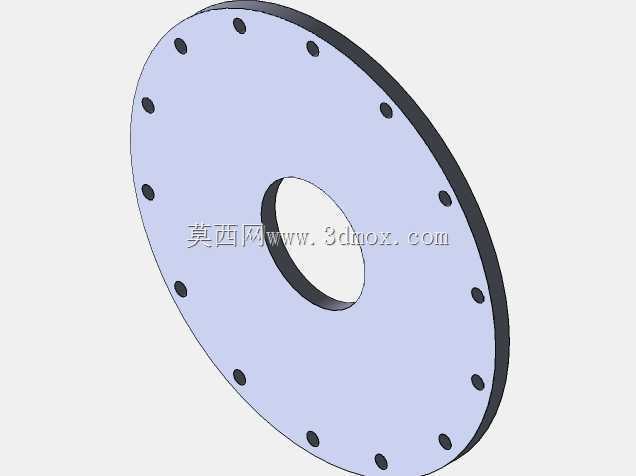

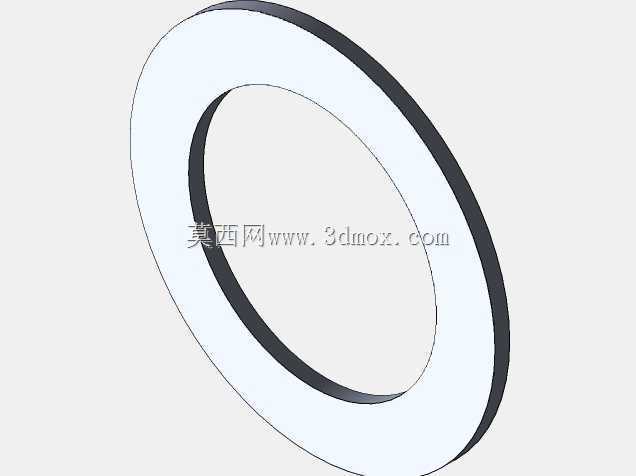

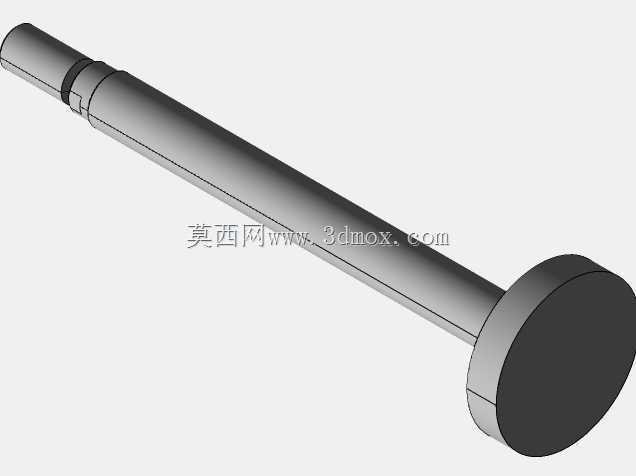

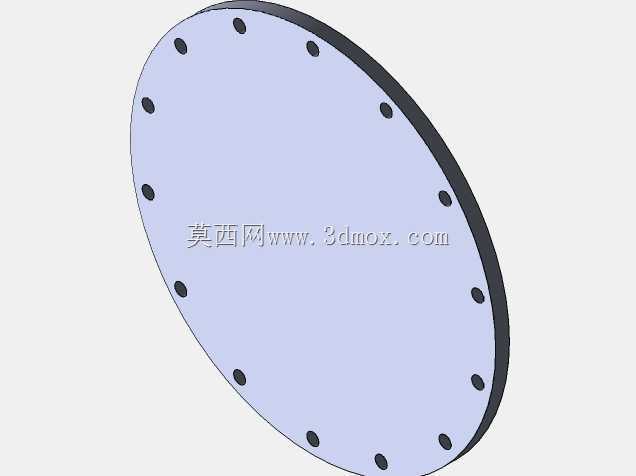

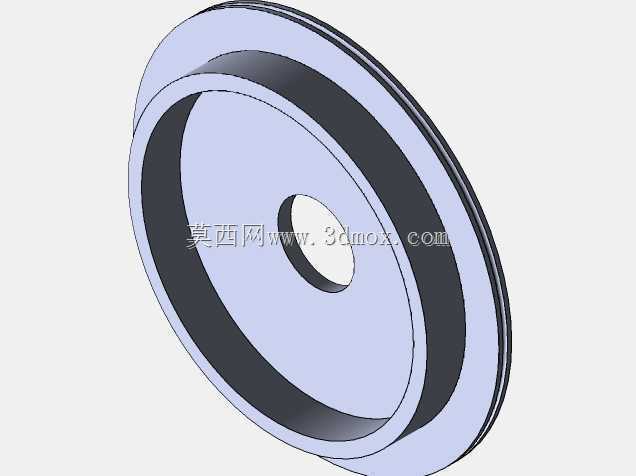

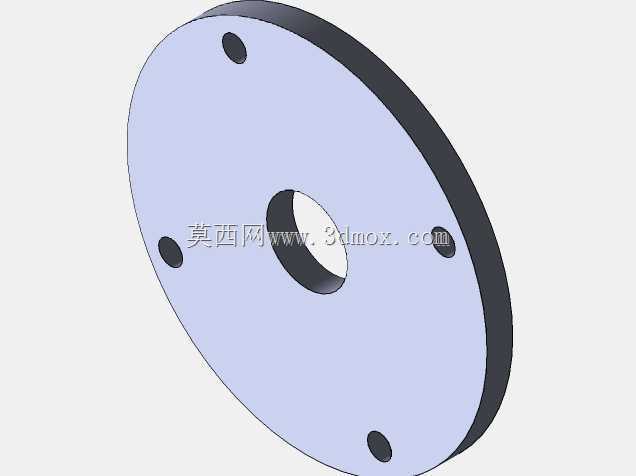

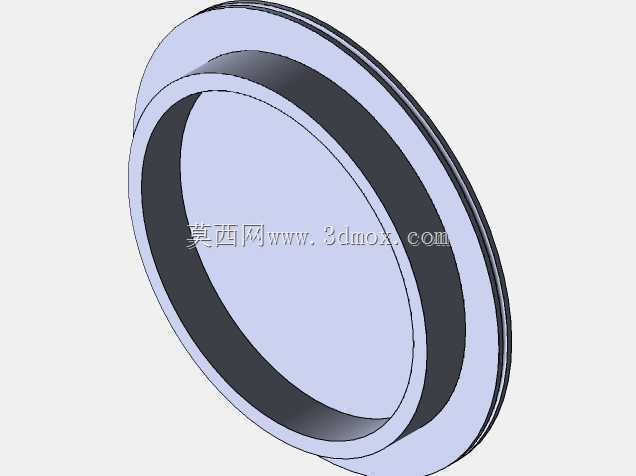

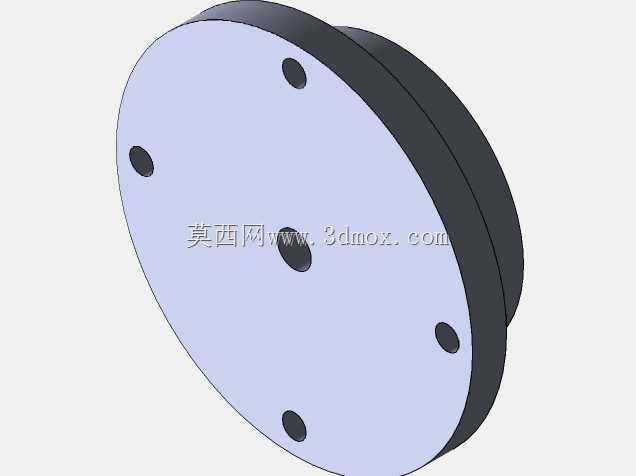

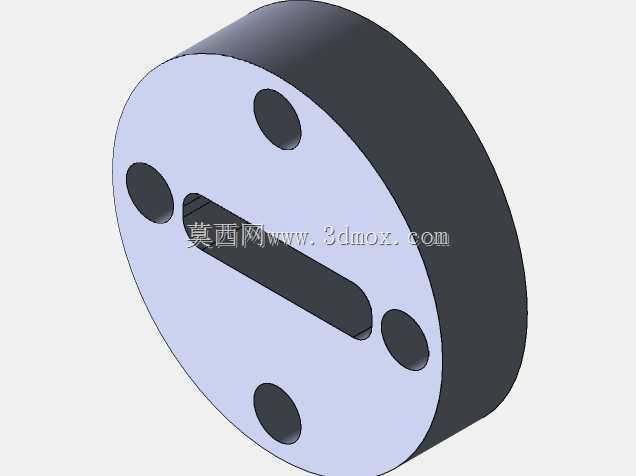

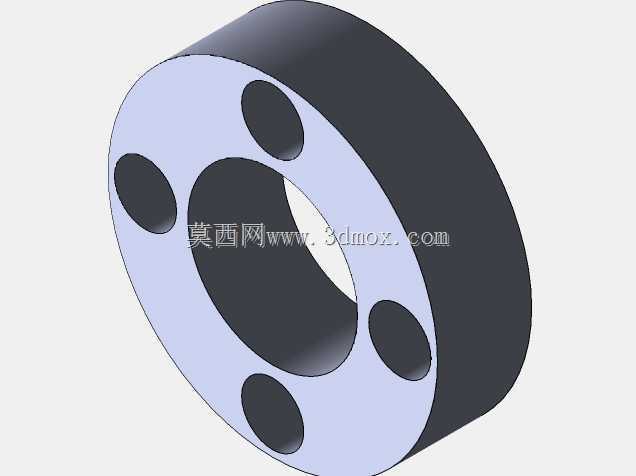

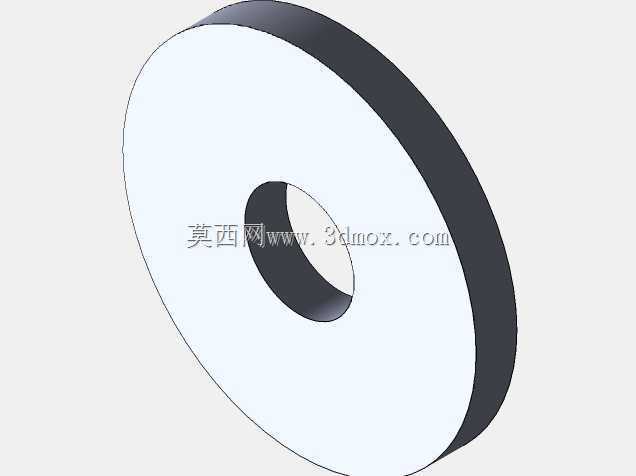

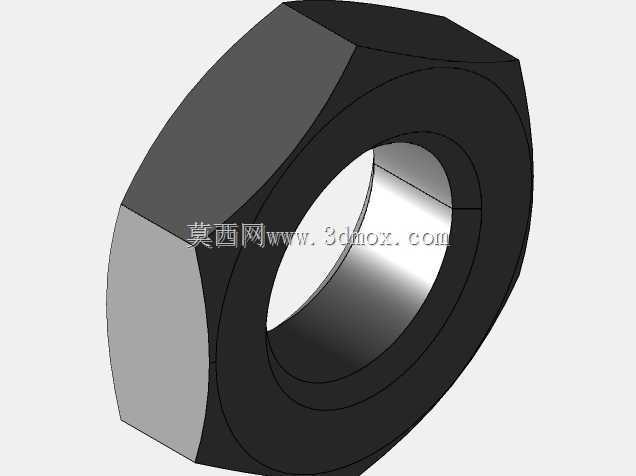

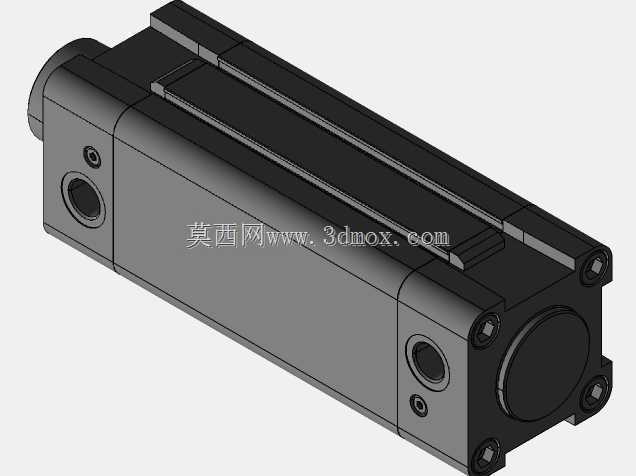

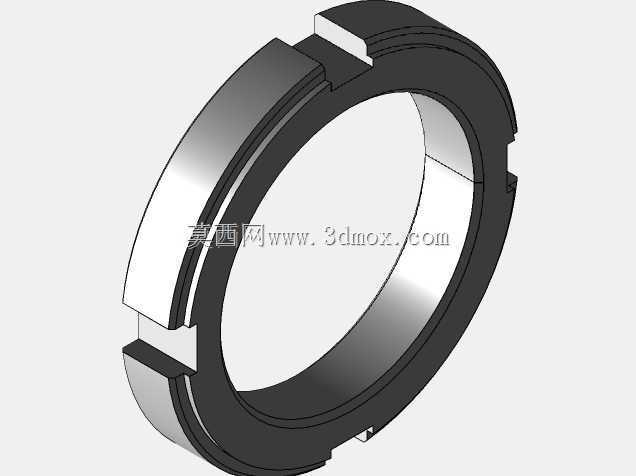

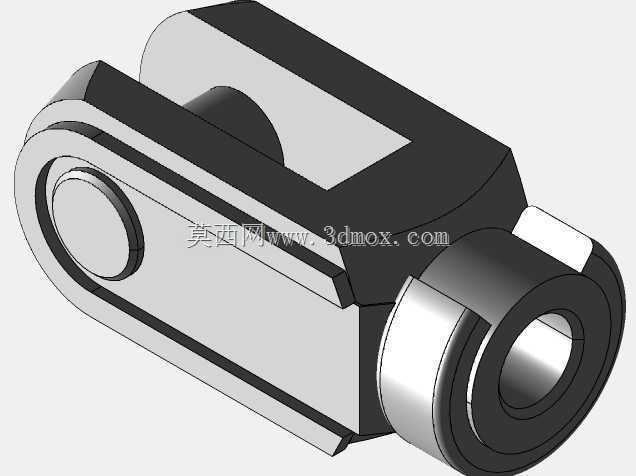

　　驱动端带动内部的清洗刷组沿滤元表面做轴向旋转运动，将附着的杂质刮落并通过排污通道排出，整个清洗过程可在线完成，不需要中断过滤回路的正常供水，适配24小时连续运行的工业清洗生产线。在结构细节设计上，筒体两端的端盖采用定位销加螺栓紧固的连接形式，密封槽内配置耐水橡胶密封圈，可承受常规工业回水系统的工作压力，端盖与筒体的配合面做精加工处理，避免长期运行后出现渗水、漏水问题；侧面的连接座与筒体采用满焊连接，焊接后做水压试验验证焊缝密封性，杜绝承压运行时的焊缝开裂风险；驱动端的伸出轴位置配置多级密封组件，既可以避免筒体内的水体沿轴向外泄，也可以阻挡外部环境的粉尘进入筒体内部污染水质。在实际选型应用中，这类过滤器常配套在金属零部件清洗线、

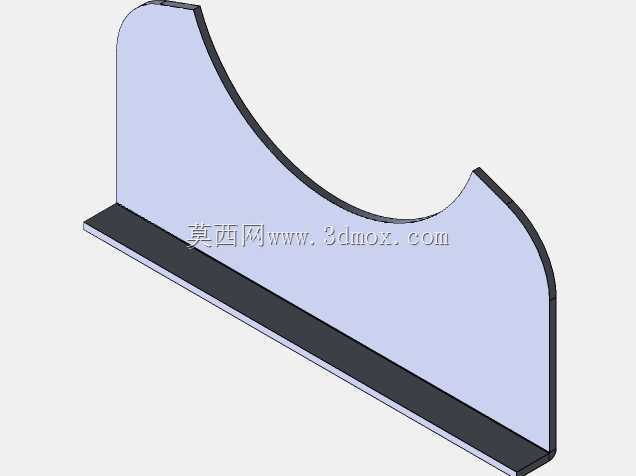

　　玻璃面板清洗线、塑胶件表面处理线的回水系统中，可根据处理水量的需求匹配对应长度的筒体规格，不同规格的设备接口通径、筒体直径、整体长度会随处理量做等比例调整，但核心的卧式布局、侧进侧出流道、在线自动清洗的结构逻辑保持一致。建模过程中需重点关注筒体与端盖的配合公差、密封槽的尺寸精度、接口法兰的螺栓孔位置度，这些尺寸直接影响后续实际加工装配的可行性，驱动端伸出轴的同轴度需控制在合理公差范围内，避免运行过程中出现轴件偏磨、密封件过早失效的问题；内部清洗刷组的行程需覆盖整个滤元的有效过滤面积，避免出现清洗死角导致滤元局部堵塞，影响整体过滤流量。设备的安装基础需做水平找平处理，避免卧式筒体长期倾斜运行导致内部滤元受力不均、清洗刷组偏磨，进出口管路需设置独立的支撑结构，避免管路重量直接作用在筒体接口上，长期运行造成接口焊缝开裂。
