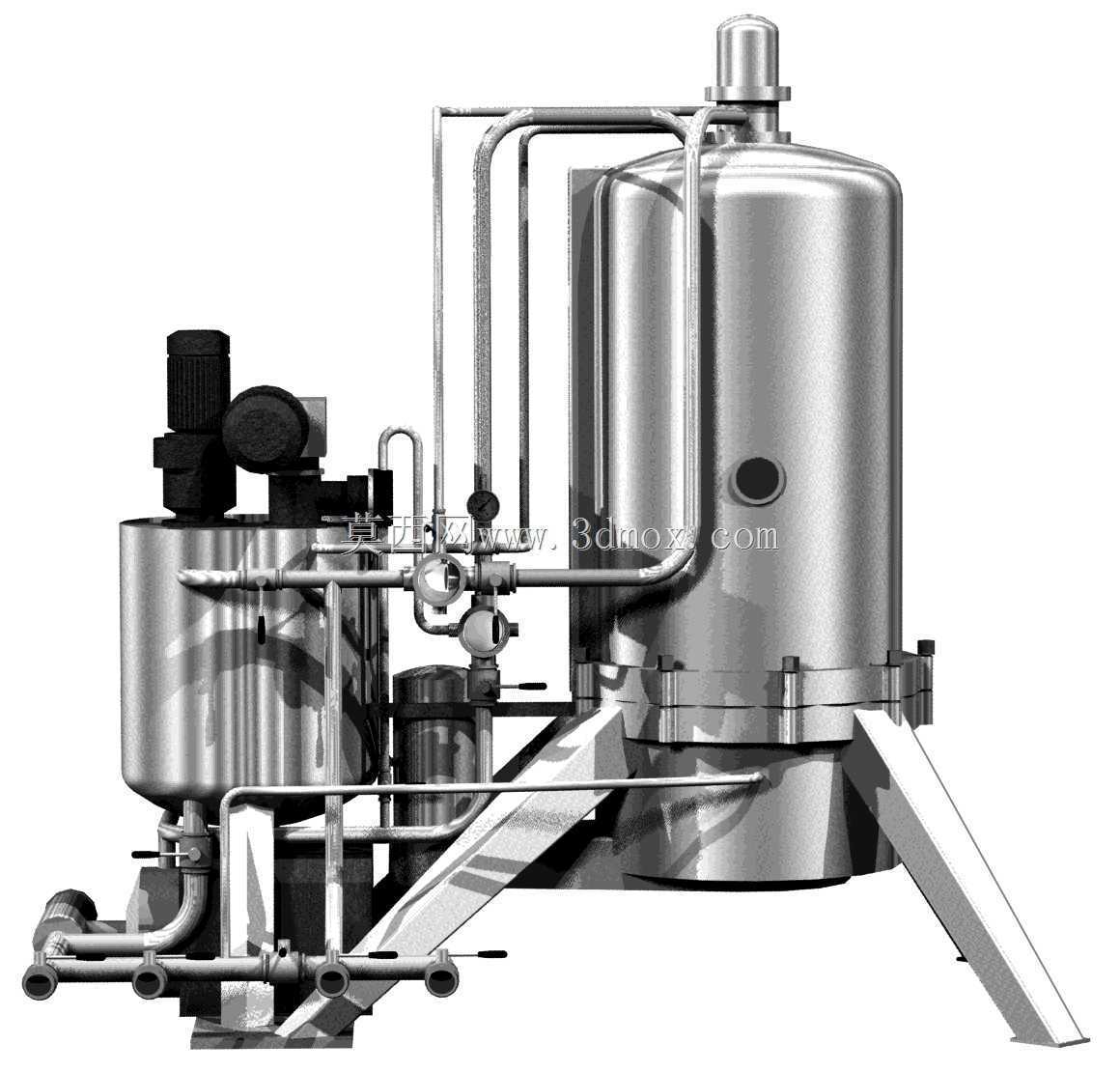

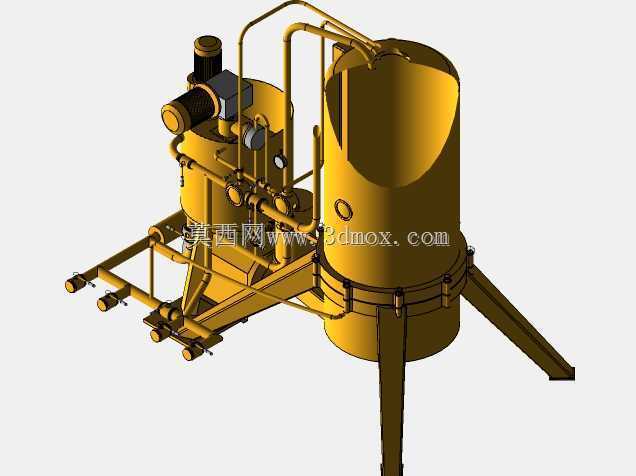

不锈钢楔形丝过滤筛网结构设计

　　在食品加工、水处理、化工原料筛分这类涉及固液分离、颗粒分级的工况里，筛网作为核心过滤接触部件，其缝隙均匀度、结构强度、过流效率直接决定整套过滤系统的运行稳定性。本次设计的楔形丝过滤筛网，针对葡萄干分级、果汁粗滤、工业废水预处理这类对缝隙精度要求高、物料磨损性中等的场景做了结构优化，区别于普通编织网易移位、缝隙公差大的问题，整体采用楔形丝与支撑筋条电阻焊成型的结构，所有筛缝沿物料流动方向保持连续均匀，不会出现编织网常见的丝材窜动导致的缝隙忽大忽小问题，能有效避免合格物料被截留或者大颗粒杂质透筛的情况。

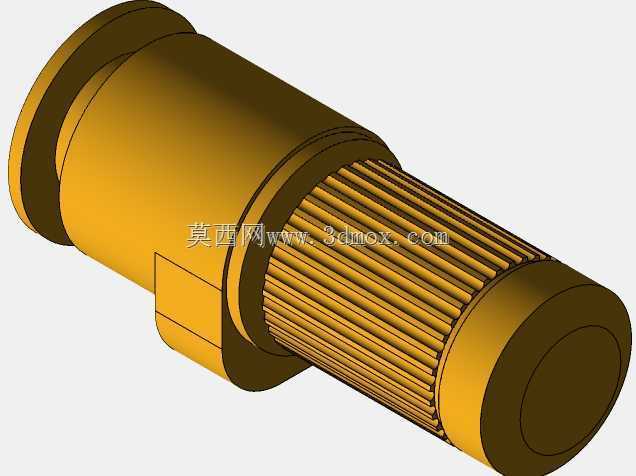

　　从结构设计逻辑来看，筛面的楔形丝采用梯形截面设计，窄面朝向进料侧，宽面朝向出料侧，这种截面形态能让透筛物料在穿过筛缝后快速进入过流通道，不会出现颗粒卡在筛缝中间造成堵孔的问题，相比圆形丝编织网，楔形丝的开孔率在相同缝隙宽度下能提升15%左右，过流阻力更小，相同处理量下的筛面面积可以做的更紧凑。支撑筋条采用等距排布的矩形截面不锈钢条，与楔形丝的每个接触点都做了满焊处理，焊接位置打磨平整无毛刺，既不会刮伤输送的物料，也能避免长期使用过程中焊缝开裂导致筛面变形。

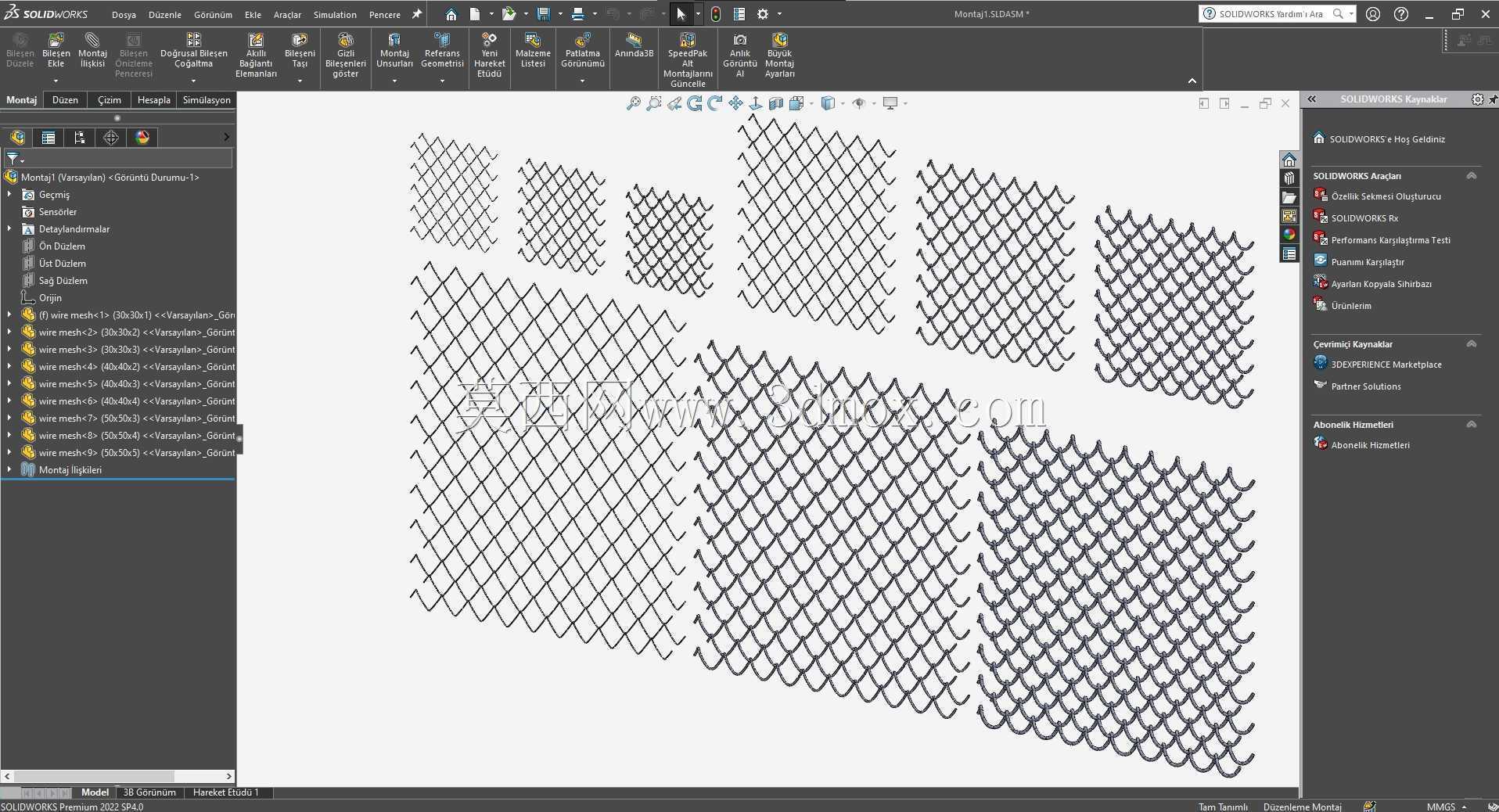

　　设计过程中针对不同工况的适配性做了模块化拆分，整套筛网包含多种不同缝隙宽度的单元模块，缝隙尺寸覆盖0.2mm到5mm区间，不同模块的外形安装边界保持统一，用户可以根据待处理物料的粒径分布快速替换对应筛缝的模块，不需要改动整套过滤设备的安装框架。安装边采用折边打孔设计，孔位间距与行业通用的振动筛、压力过滤器的安装法兰孔位完全匹配，安装时只需要在密封面加装食品级硅胶垫，用螺栓压紧即可完成固定，不需要额外做焊接或者二次加工。

　　从受力角度做了结构校核，筛面在承受0.3MPa的正向过滤压力时，最大变形量控制在0.05mm以内，不会因为压力波动导致筛缝尺寸变化影响过滤精度。楔形丝的材质选用304或者316L不锈钢，针对食品接触场景做了表面抛光处理，表面粗糙度Ra≤0.8μm，不容易挂料，日常清洗时只需要用高压水反向冲洗就能将嵌在筛面表层的杂质冲净，不需要拆解筛网，维护效率更高。针对磨损性较强的工业物料筛分场景，还可以在楔形丝表面做硬化处理，表面硬度能达到HV600以上，使用寿命是普通编织筛网的3-5倍。

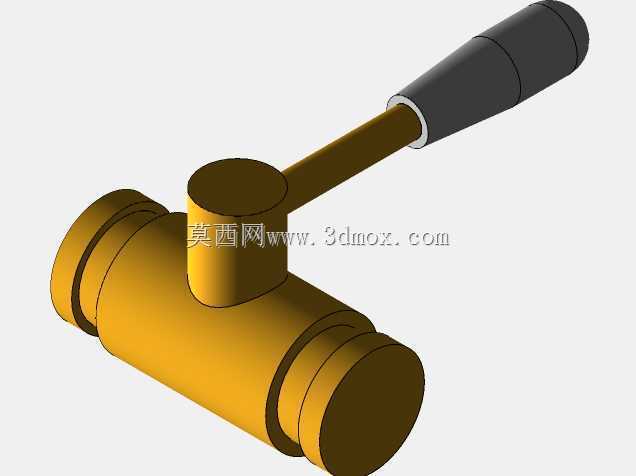

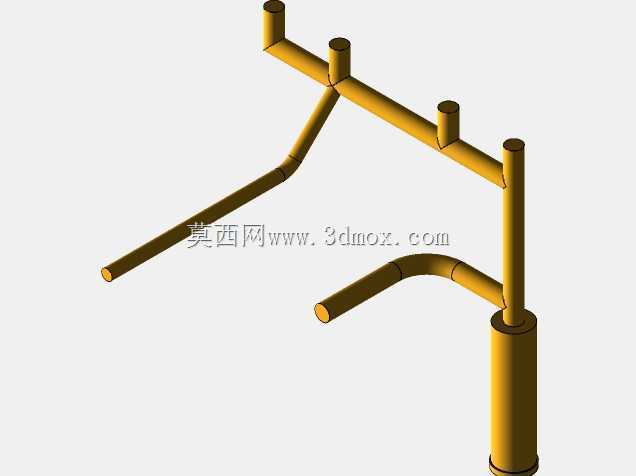

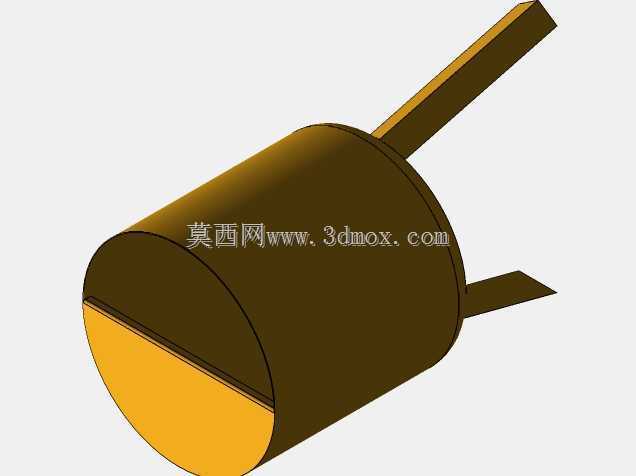

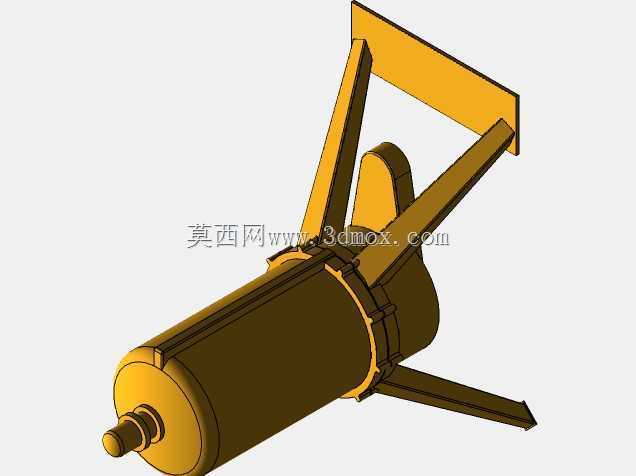

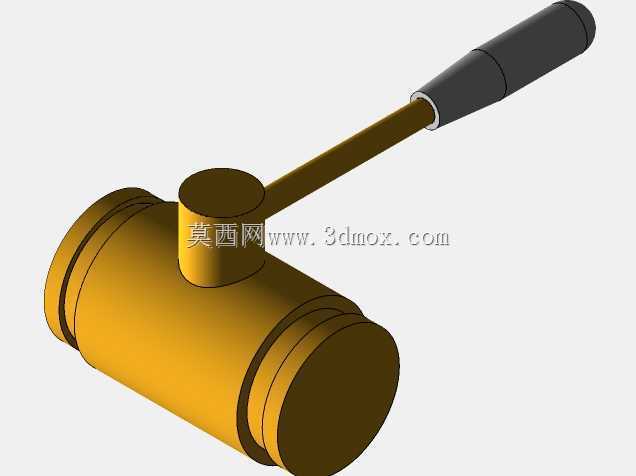

　　实际应用中，这套筛网可以适配直线振动筛、滚筒筛、压力式过滤器等多种设备，在葡萄干分级工序中，搭配不同筛缝的模块可以一次性完成葡萄干的大小分级，同时去除夹杂的泥沙、碎果梗等杂质，筛面的光滑表面不会刮伤葡萄干表皮，能减少加工过程中的物料损耗。在水处理的粗滤环节，楔形丝的缝隙结构能有效拦截水中的纤维、大颗粒悬浮物，反冲洗时杂质很容易从筛面脱落，不会出现纤维缠绕在丝材上难以清理的问题。设计时还考虑了热胀冷缩的影响，筛面的安装边预留了伸缩间隙，在0-100℃的工作温度范围内，不会因为温度变化导致筛面鼓包或者焊缝拉裂。
