多孔位草莓盛放承托托盘结构设计

　　在生鲜果蔬周转、食品烘焙预处理的实际作业场景里，这类多孔承托托盘的使用频率极高，尤其是浆果类易损果品的分装、转运、冷却定型环节，对承托器具的定位一致性、堆叠兼容性、通风沥水性能都有明确的工程要求。做这个结构设计的时候，首先要解决的就是草莓这类软质浆果的磕碰损伤问题——常规平面托盘堆叠时上层器具会直接压到果体，单果无定位的情况下转运过程中果品相互挤压摩擦，损耗率通常会超过15%，所以首先确定了单果独立凹位的核心结构形式。

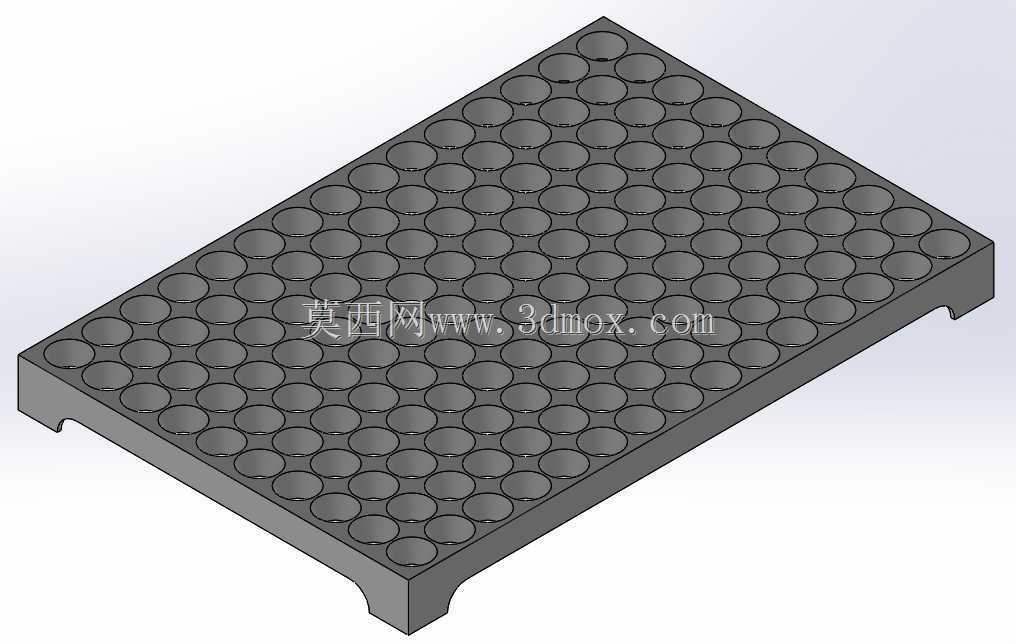

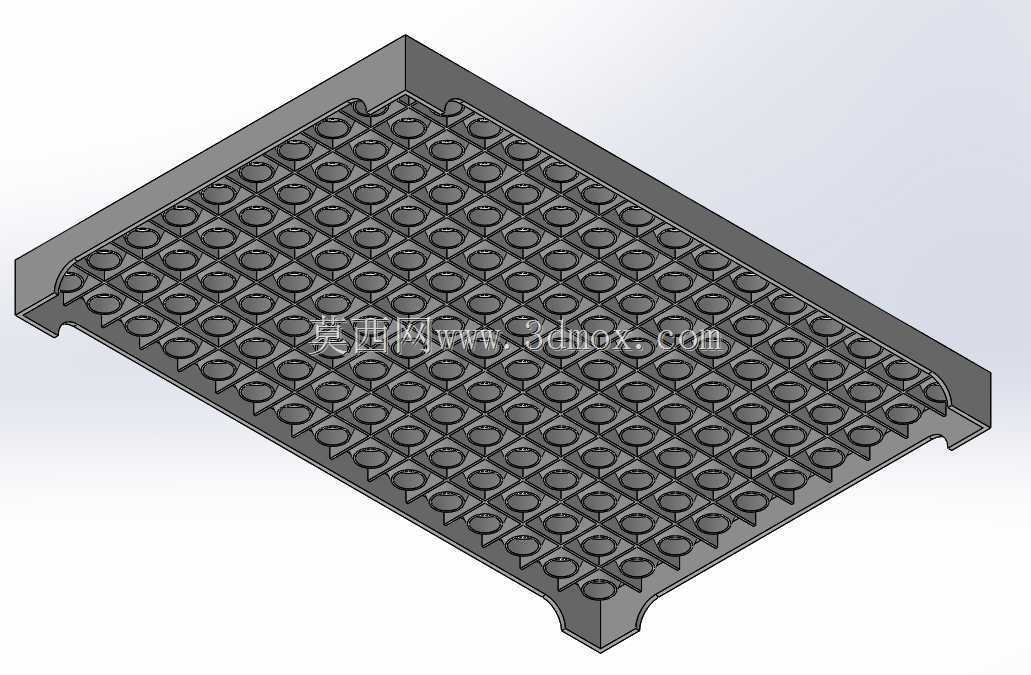

　　整体外形尺寸设定为600mm×400mm，这个尺寸不是随意选取的，是匹配现有标准周转箱的内部净空边界做的适配，刚好可以嵌入主流600*400规格的食品级周转箱内，不会出现晃动偏移，也能和现有自动化生鲜分拣线的输送带宽度兼容，不需要额外调整线体挡边、定位机构的参数，直接就能上线使用。凹位的排布经过反复核算，横向和纵向的孔位间距控制在12mm，既保证每个凹位有足够的壁厚支撑，不会因为堆叠承重出现凹陷变形，又最大化利用了托盘的平面面积，最终整板排布150个独立承托凹位，单凹位的内径适配主流商品草莓的果径范围，深度控制在25mm，刚好能承托住草莓的果身，不会因为凹位过深导致果蒂部位积留冷凝水，也不会因为凹位过浅导致果品在倾斜转运时滑落。

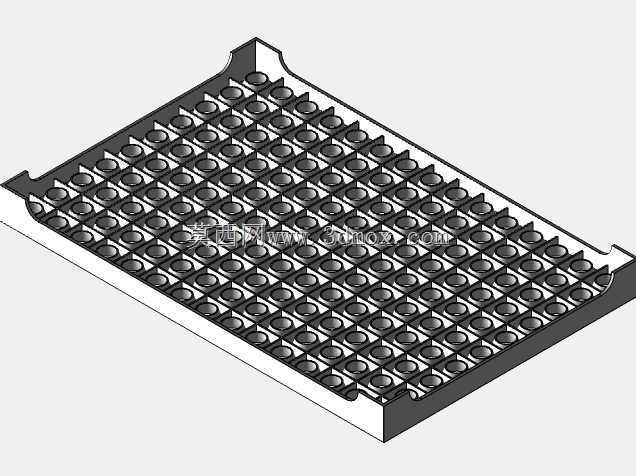

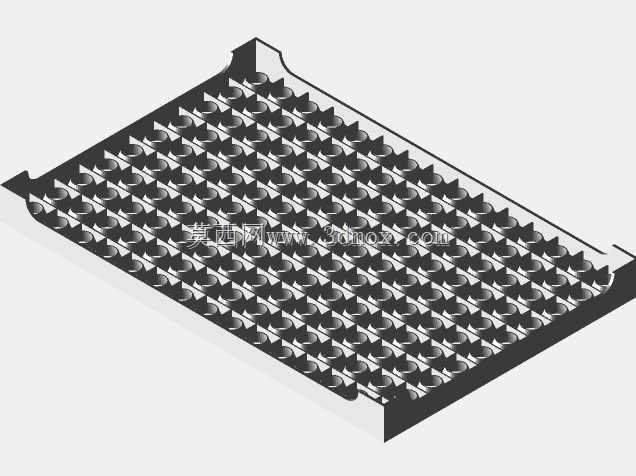

　　结构上托盘底部做了15mm高的支撑脚，四个角位的支撑脚做了加厚处理，堆叠时上层托盘的支撑脚刚好落在下层托盘的边框加强筋位置，堆叠承重可以达到25kg，满足冷库堆垛、多层转运的承重要求。支撑脚之间留了连续的通风间隙，不管是预冷环节的冷风循环，还是清洗后的沥水，都能保证气流、水流无遮挡通过，不会在托盘表面积留液体，减少果品霉变的风险。托盘的边框做了20mm宽的翻边结构，翻边底部做了圆弧过渡，一方面是提升整体结构的抗扭刚度，人工搬运的时候抓握翻边不会出现割手的问题，另一方面翻边的尺寸刚好匹配自动化分拣设备的夹爪定位基准，设备抓取时可以直接通过翻边定位，不需要额外做视觉定位补偿，能提升分拣上料的效率。

　　凹位的内壁做了1.5度的脱模斜度，不管是采用注塑加工还是吸塑加工，都能顺利脱模，不会出现粘模导致的凹位变形。每个凹位的底部都做了直径3mm的沥水小孔，小孔位置做了下沉0.5mm的凹点，避免沥水孔直接接触周转箱底部堵塞水路，清洗后的残留水分可以顺着小孔直接排出，不会泡在果底导致腐烂。考虑到烘焙场景的使用需求，托盘的耐温范围做了结构适配，选用的结构壁厚均匀控制在2.5mm，不会出现厚薄不均导致的加热变形，不管是用于草莓清洗后的沥干转运，还是烘焙环节巧克力浸涂、冷冻定型的承托，都能保持结构尺寸稳定。

　　实际做结构验证的时候，特意测试了不同堆叠高度下的变形量，堆叠10层的情况下托盘中部的最大挠度不超过2mm，不会出现中部凹陷压到下层果品的问题。孔位的排布公差控制在±0.2mm，和自动化分果设备的下料头位置完全匹配，分果时每个草莓都能精准落入对应的凹位，不会出现卡果、掉果的情况。托盘的边角全部做了R5的圆角处理，没有尖锐棱角，避免人工操作时划伤，也不会刮破周转箱的内壁。另外在托盘的两个短边位置做了内凹的抠手位，深度30mm，戴食品级防护手套的时候也能顺利抠起托盘，搬运操作更顺手。

　　从应用场景延伸来看，这个结构不止可以用于草莓的承托，更换凹位的尺寸参数后，也可以适配树莓、泡芙、蛋挞这类需要独立定位承托的小件物品，整体的框架结构不需要做大幅调整，只需要修改凹位的直径、深度参数就能快速衍生出不同规格的产品，具备很好的结构通用性。设计过程中没有多余的装饰性结构，所有的结构特征都服务于功能需求，没有冗余的材料浪费，不管是注塑生产的材料成本控制，还是后续的循环使用清洁，都更符合实际生产作业的需求，清洁时没有卫生死角，高压水枪冲洗就能快速清理干净，适合食品加工、生鲜流通领域的高频次循环使用场景。
