多用途卧式振动驱动装置结构设计

　　做结构设计的同行多半都碰到过需要小体积激振源的场景，不管是小型振动筛的激振单元、物料输送槽的振动驱动，还是便携筛分设备、小型振实工装的动力端，选对振动驱动件往往能省掉后期大量的调试麻烦。这次做的这款卧式振动驱动结构，最早是配套摇屏设备的动力输出来做的，建模的时候特意把安装适配性、运行稳定性都做了前置考量，没有照搬市面上通用振动电机的结构，而是针对小型设备的安装空间做了针对性调整。

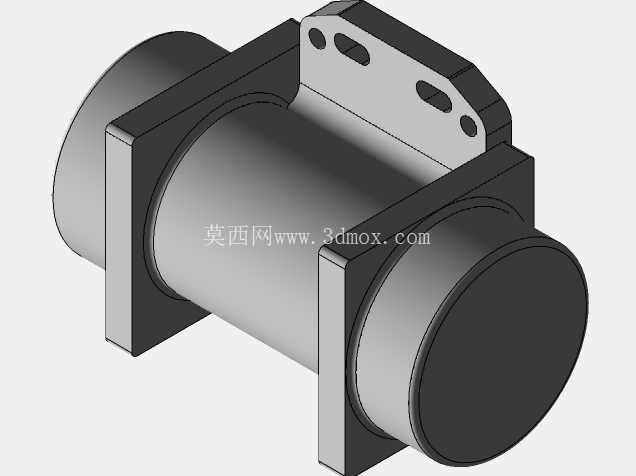

　　先从安装边界说起，整个主体采用圆柱卧式布局，两端是偏心激振端的封装结构，中间是动力主体段，顶部一体化延伸出带安装孔的固定支架，支架上开了两组共四个长圆形安装孔，孔位的长度方向预留了3mm的调节余量，不管是安装在铝型材框架上还是钢板焊接的安装座上，都能抵消一部分加工孔位的公差，不用现场重新扩孔。整个安装面的平面度在建模时就控制在0.1mm以内，避免安装后因为贴合面不平导致运行时产生附加的扭转振动，长期运行出现固定螺栓松动的问题。主体圆柱段的外径做了统一尺寸，两端的激振端盖直径略大于主体，端盖和主体的配合面做了止口定位，装配时不需要反复找正同轴度，端盖的固定螺栓采用圆周均布布局，拧紧后受力均匀，高速运行时不会出现端盖偏摆的问题。

　　从功能特性来看，这款振动装置的激振力来自两端内置的偏心块，建模时特意把两端偏心块的相位角做了可调节设计，实际使用时可以根据需要的激振力大小调整偏心块的重合角度，不需要更换偏心块就能覆盖0.5kN到2kN的激振力范围，适配不同负载的振动需求。两端的轴承位做了加大设计，选用的是深沟球轴承，能同时承受径向和一定的轴向载荷，因为振动电机运行时轴承承受的交变载荷比普通电机大很多，加大轴承位的轴径能提升轴的刚性，避免长期运行出现轴的疲劳变形。出线位置做在主体侧面，避开了顶部安装支架的区域，布线时不会和安装螺栓干涉，出线口做了密封结构，能适应多粉尘的车间使用场景，避免粉尘进入线圈腔影响绝缘性能。

　　设计思路上没有追求过高的参数冗余，而是瞄准小型工业设备、便携工装的实际使用需求，把整体重量控制在合理范围，安装支架和主体采用一体化结构，不用额外做转接板，减少了装配环节的累计误差。很多同行做小型振动装置的时候容易忽略安装刚度的问题，要么支架做的太薄，运行时支架本身产生共振，要么把安装孔做的太靠近主体边缘，固定螺栓的拧紧力不够，这次建模时特意把支架的厚度做了加厚处理，安装孔的中心到主体外壁的距离留够了扳手空间，用普通的内六角扳手就能顺利拧紧螺栓，不需要特殊工具。另外两端的激振端做了等直径设计，不管是水平安装还是垂直安装，两端的转动惯量是对称的，运行时不会产生附加的偏心力矩，设备整体的振动更平稳，噪音也更低。

　　实际应用场景里，这款结构除了最初配套的摇屏设备，还能直接用在小型振动分选台、粉料振实工装、小型物料输送溜槽的振动驱动上，因为安装尺寸紧凑，不需要太大的安装空间，很多没法安装大型振动电机的小型设备都能适配。建模时所有的配合尺寸都做了公差标注，加工时不需要二次换算尺寸，支架上的长圆孔尺寸适配M6的固定螺栓，和市面上常用的工业铝型材槽宽也能匹配，不管是做原型机验证还是小批量设备配套，都能直接拿来用，不用再做结构修改。另外整个结构的拆解维护也很方便，拆掉端盖就能更换轴承或者调整偏心块角度，不需要把整个电机从设备上拆下来，后期维护的工作量很小。
