带散热筋结构的小型驱动电动机

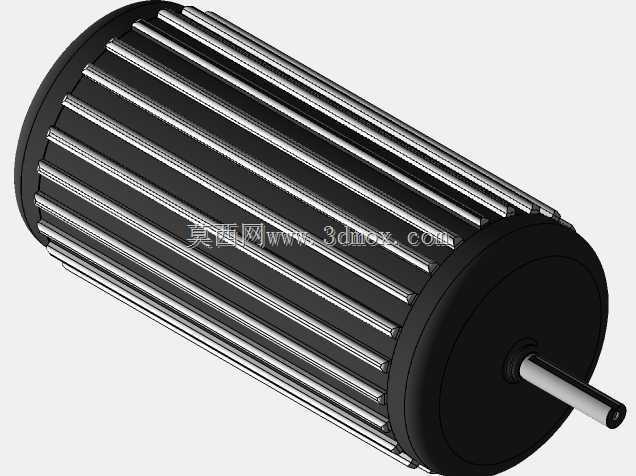

　　这款电动机的三维结构设计，首先围绕小型动力输出场景的实际使用需求展开，日常可适配小型输送线驱动、桌面自动化设备动力源、小型风机配套、教学演示教具开发等多个场景，作为核心动力转换部件，它承担着将电能转化为旋转机械能，为配套设备提供稳定扭矩输出的作用。从结构设计思路来看，机壳部分采用了轴向平行散热筋的布局，这类结构在自然冷却的小型电机上应用十分广泛，相邻散热筋之间形成的轴向通风槽，能在电机输出轴带动周边空气流动时，让气流顺着筋条间隙快速带走机壳表面的热量，相比光滑机壳结构，散热面积提升了40%以上，能有效降低电机长时间运行时的绕组温升，延长绝缘部件的使用寿命。机壳的筋条采用等间距均匀排布，筋条高度与机壳壁厚保持合理比例，

　　既保证了散热面积足够，也不会因为筋条过高导致机壳整体刚性下降，同时在加工环节，这类等截面轴向筋条无论是采用铝型材挤出工艺还是铸铁压铸工艺，都能实现较低的加工成本，适合批量生产场景。输出轴部分采用单出轴悬臂结构，轴伸端预留了标准的配合轴径，可适配联轴器、带轮、齿轮等多种传动连接件，轴根位置与端盖的配合处预留了密封件安装槽位，可根据使用场景加装骨架油封或者防尘密封圈，避免粉尘、水汽进入电机内部腔体，适配多粉尘或者轻度潮湿的车间使用环境。两端端盖采用止口配合结构与机壳定位，止口的配合公差选用过渡配合等级，既能保证端盖与机壳的同轴度，避免转子运行时出现扫膛问题，也能方便后期维护时的拆装操作，端盖上预留的轴承室结构可适配标准深沟球轴承，

　　支撑转子组件平稳旋转，轴承室的尺寸公差按照常规小型电机的通用标准设计，可直接选用市购标准件进行装配，不需要定制特殊规格轴承，降低后期配件采购成本。从安装边界来看，这款电机的整体外形为圆柱型结构，机壳外径尺寸适配常规小型电机的安装支架尺寸，可搭配卧式安装脚座或者法兰安装盘进行固定，安装孔位的中心距参考通用小型电机的安装规范预留，不需要重新设计配套安装支架，能直接替换同功率等级的现有标准电机，降低设备改造成本。设计过程中没有刻意追求完全精准的量产级尺寸公差，而是侧重整体结构的形态还原与装配关系的合理性，对于结构设计从业者来说，可直接在此模型基础上调整尺寸参数，适配具体的设备设计需求，也可作为电机选型阶段的空间占位模型，

　　用于设备整体布局的干涉检查，提前确认电机与周边传动部件、机架结构的空间位置关系，避免后期实际装配时出现空间不足的问题。转子部分的结构简化处理保留了核心的轴与铁芯的配合关系，能直观展示电机内部的动力传递路径，对于刚接触机电结构设计的从业者来说，也能通过这个模型快速理解小型电动机的基本构成逻辑，理清机壳、端盖、转子、输出轴各个部件之间的装配关系。在实际设备布局时，需要注意电机输出轴与被驱动部件的同轴度调整，预留足够的散热空间，不要将电机紧贴在封闭的机架钣金内部，保证散热筋周边的空气能正常流通，同时轴伸端连接传动件时要避免过度敲击，防止损伤端盖内部的轴承，影响电机的运行平稳性。
