工业用三相异步鼠笼式电动机结构

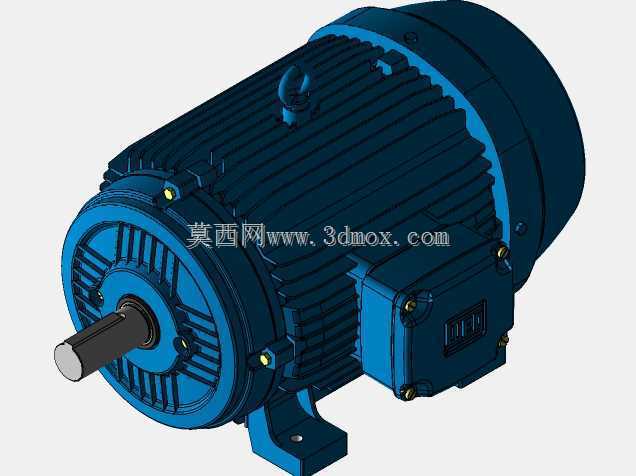

　　这款鼠笼式三相异步电动机的三维结构，在建模阶段优先考虑了工业现场的实际安装适配性，首先针对底座安装孔位做了全参数化约束，四个安装沉孔的中心距严格遵循通用工业电机的安装尺寸规范，适配市面上绝大多数标准机座的安装工位，不管是配套输送机辊道、机床主轴进给单元，还是配套风机、水泵类负载，都能直接匹配原有安装位，不需要额外做转接支架的二次设计。从结构设计逻辑来看，整机采用全封闭自扇冷的壳体结构，外壳的散热筋做了等距阵列排布，筋条高度从机座中部向两端端盖方向逐步收窄，既保证了壳体的整体刚性，避免电机运行时的电磁振动引发筋条共振，又能在自带的尾部散热风扇转动时，引导气流顺着筋条间隙从机尾流向轴伸端，带走定子绕组运行产生的热量，适配连续工作制的工业运行场景，哪怕是在多粉尘的车间环境下，全封闭的壳体结构也能阻挡外界金属碎屑、纤维粉尘进入定子腔，避免绕组绝缘层被磨损引发短路故障。

　　轴伸端采用标准的圆柱轴伸搭配平键槽结构，键槽的对称度、轴径的公差带都严格按照传动配合要求做了建模约束，不管是配套联轴器直连负载，还是加装皮带轮、链轮做远距离传动，都能保证传动的同轴度，减少运行时的径向跳动，延长两端支撑轴承的使用寿命。接线盒的位置设置在机座侧面的居中位置，盒体的进线口预留了标准的密封接头安装位，内部的接线端子排布做了分层设计，方便现场电工做三相电源线的接线操作，同时接线盒与机座的连接面做了止口结构设计，加装密封胶条后就能达到IP55的防护等级，避免车间内的切削液、喷淋水溅入接线盒引发短路。

　　端盖部分采用了止口与机座配合的定位结构，端盖上的轴承室尺寸与标准深沟球轴承完全适配，建模时预留了轴承的安装间隙与润滑脂的存储腔，端盖外侧的油封安装位也做了精准的尺寸约束，能有效阻挡外界的水汽、粉尘进入轴承室，避免润滑脂被污染失效。尾部的散热风罩采用了镂空格栅结构，格栅的通风间隙做了尺寸限制，既能保证足够的进风面积，又能防止较大的异物被吸入风扇打坏风叶，风罩与机座的连接采用卡扣加螺栓的双重固定方式，日常维护时拆卸清理风叶积尘非常方便。

　　从实际应用场景来看，这款电机的结构参数覆盖了中小功率段的通用工业需求，不管是用在自动化生产线的输送单元、小型机床的主轴驱动，还是配套环保设备的风机、水处理系统的水泵，都能满足动力输出要求。建模过程中对所有配合面都做了公差标注的隐含约束，比如机座与端盖的止口配合采用过渡配合的尺寸公差，轴承室与轴承外圈的配合采用基轴制的过盈配合，轴伸与轴承内圈的配合采用基孔制的过盈配合，这些细节的建模处理，能让结构工程师在做整机配套设计时，直接调用模型做装配干涉检查，不需要再重新核对配合尺寸，大幅缩短设备研发阶段的选型建模周期。另外整机的重心位置经过建模校核，落在底座安装面的中心区域，安装后不会出现偏载问题，运行时的振动幅度能控制在标准允许的范围内，不需要额外做复杂的减震基础，降低了现场安装的施工成本。
