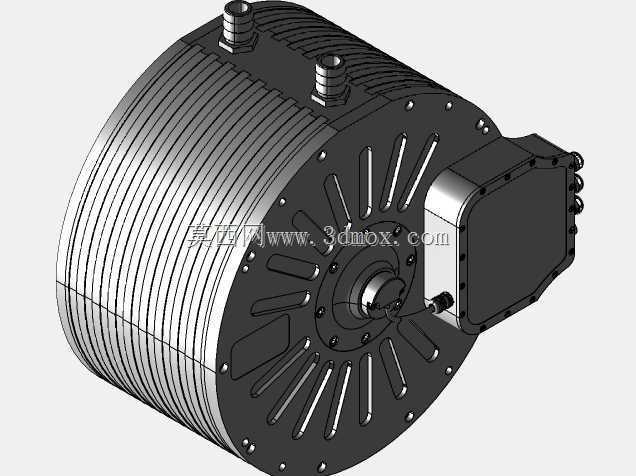

这套三维结构对应一款面向车辆动力系统的可逆永磁同步驱动电机,整体采用大直径、短轴向的盘式布局思路,重点服务于电动汽车、混合动力汽车以及农业设备中对低速大扭矩输出有明确要求的动力布置场景。从工程使用角度看,该类电机既可以在驱动工况下将电能转换为机械扭矩,也能够在制动或牵引减速过程中进入发电状态,把车辆惯性能量回馈至储能系统,因此可逆运行特性是结构设计中的核心约束之一。
电机主体外形以圆筒形机座为基础,外周布置密集的轴向散热筋,筋条沿电机长度方向连续延伸,使壳体在不显著增加径向包络的情况下扩大与空气的接触面积。对于车辆底盘附近安装空间紧张、冷却条件受限的场合,这种壳体形式能够兼顾结构刚度与自然散热能力;若配合整车风冷或水冷回路,壳体表面的规整筋位也便于布置导流罩、冷却管路或固定支架。端部法兰盘采用较厚的环形承载结构,周向分布多组安装孔与加强区域,可将电机工作时产生的径向力、切向扭矩以及车辆振动载荷传递至悬置或车架连接点。
前端盖区域可见放射状散热槽与镂空加强结构,槽道从中心轴承部位向外缘扩展,既减少端盖局部材料堆积,也为内部热量提供向外传导的路径。中心位置设置轴承安装座与输出轴接口,轴端结构围绕轴承支撑、密封和转子定位展开,保证定转子之间维持均匀气隙。电机在大扭矩输出时,气隙偏心、端盖变形和轴承载荷都会直接影响噪声、效率与寿命,因此端盖并非单纯防护件,而是承担转子支撑、热传导和装配基准的复合零件。
机座上方设置两处类似管接头的接口,其位置靠近电机壳体上部,便于在总成装配时进行冷却介质、透气或辅助系统连接。接口采用带台阶的柱状外形,周边保留安装平面,可与管路、接头或密封件形成明确配合边界。侧部凸出的盒体结构用于容纳接线、控制器连接或动力线缆转接区域,盒盖通过周边紧固件压紧,形成相对独立的电气连接空间。该结构使强电连接部位远离输出轴和泥水飞溅区域,同时让线束走向更集中,便于整车厂在底盘或动力舱内进行布线规划。
在实际应用中,360V电压平台下的电机需要兼顾峰值扭矩与持续运行能力。419Nm的最大扭矩特性意味着电机在起步、爬坡、农机作业或重载牵引时可提供较高的轮端驱动力,配合减速机构后还能进一步放大输出扭矩。由于车辆工况频繁变化,电机转子需要承受高加速度切换,定子绕组则承受反复热负荷,因此模型中壳体、端盖、接线盒和安装接口的比例关系,都围绕热容量、刚性和可维护性进行平衡。
从安装边界看,大直径筒体适合布置在车架纵梁之间、车桥附近或专用农机动力舱内,短轴向长度有利于减少动力系统沿车辆前后方向的占用。输出端法兰与周边紧固件提供了圆周方向的安装基准,设计支架时应优先让扭矩反力通过刚性连接点传递,避免接线盒或冷却接口承受附加载荷。上部接头需要预留管路插拔和扳手操作空间,侧部接线盒也应保留开盖、线束弯曲和密封压装的余量。
建模时,筒体散热筋适合采用阵列方式建立,并在端部与机座过渡处保留圆角或连续壁厚,避免热应力集中。端盖上的放射槽既要体现轻量化效果,也要注意筋板之间的连续性,防止模型外观减重但实际刚度不足。接线盒盖、紧固螺钉、密封面和电缆接口应分层装配,便于后续检查干涉关系。对于选型人员而言,该结构的价值不只是外观展示,更在于能够直观确认电机外轮廓、安装孔位、管路接口、电气盒位置与车辆周边硬点之间的空间关系,从而在动力总成布置、悬置设计、冷却系统匹配和维修拆装分析中提前发现边界冲突。
