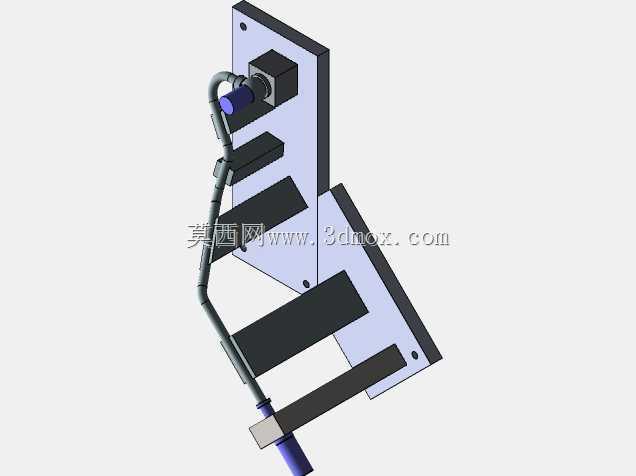

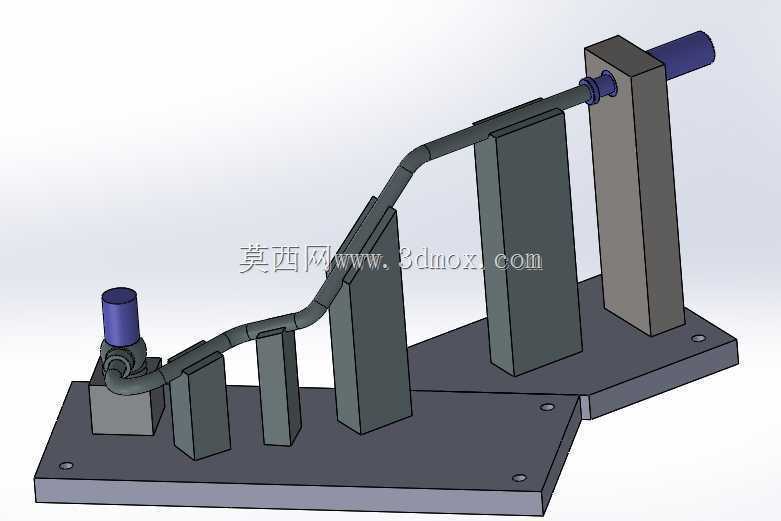

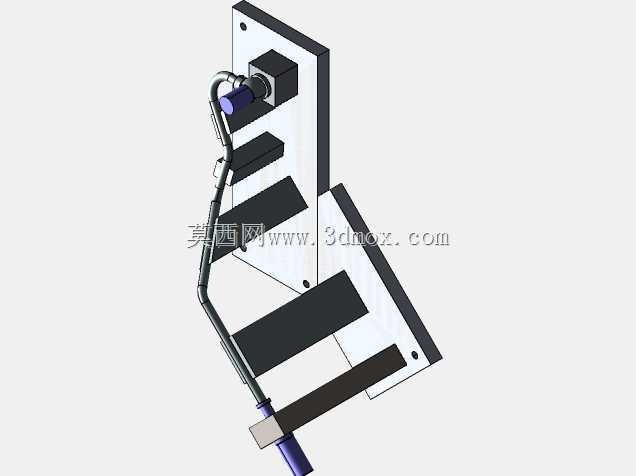

带定位夹具的异形弯管管路组件

　　这套带定位夹具的异形弯管管路组件，主要应用在需要对流体管路做精准空间定位的工业场景中，比如稳压类电气设备内部的冷却介质输送、小型液压试验台的管路排布，或是需要避免管路干涉的紧凑型设备内部走线走管工位。实际使用中，这类带夹具的管路不需要现场反复弯管校形，所有支撑定位结构都在设计阶段完成空间适配，装配时只需要将底座通过螺栓固定在设备安装基板上，两端接头对接对应接口即可完成管路装配，能大幅减少现场装配的校管工作量，也能避免现场弯管带来的管壁应力集中、角度偏差导致的接头渗漏问题。

　　从功能特性来看，这套管路的核心作用是完成两个存在空间高度差、水平偏移量的接口之间的连通，同时通过多组立式支撑夹具对弯管的不同管段做径向约束，避免管路在介质输送过程中因为流体脉动、设备运行振动产生管段晃动，长期使用下出现接头松脱、管壁疲劳磨损的问题。两端的接头都做了轴向定位结构，一端采用带锁紧螺母的快插式接头适配硬管对接，另一端采用带密封槽的外螺纹接头，可直接对接设备端的内螺纹接口，密封可靠性更高，适合有一定压力的流体输送场景。

　　设计思路上，首先是确定两端接口的空间坐标，包括接口的中心距、轴向角度、安装面高度差，之后按照管路避让原则规划弯管的走线路径，避开设备内部的电气元件、运动部件的活动空间，弯管的弯曲半径统一选取管径的3倍，既保证弯管过程中管壁不会出现过度减薄，也能减少管路内部的流体阻力。支撑夹具的位置选取在弯管的拐点附近、长直段的跨距超过150mm的位置，每个夹具的夹持孔和管外壁之间预留0.2mm的间隙，装配时不会刮伤管壁的防护层，同时夹具的高度根据对应管段的中心高度做定制化设计，保证管路安装后不存在额外的装配应力，不会因为强行对位导致接头处产生侧向力。底座采用分段式拼接结构，两段安装板之间通过定位销做位置校准，适配设备内部安装面存在的小范围台阶差，安装板上的固定孔采用长圆孔设计，允许安装时存在±2mm的位置调整量，降低对设备安装基板的孔位精度要求。

　　外形尺寸方面，整套组件的总长度约为420mm，总宽度约为180mm，最高点距离安装面的高度约为210mm，安装边界需要预留左右各20mm、前后各15mm的操作空间，方便接头锁紧和日常检查。管路本身的通径为10mm，额定工作压力可达到1.6MPa，支撑夹具采用硬质铝合金材质，重量轻且有足够的结构强度，底座采用碳钢喷塑处理，有较好的防锈能力，适合在工业设备内部长期使用。实际装配过程中，需要先将弯管和各支撑夹具预装，再把夹具通过螺栓固定到底座上，最后再紧固两端的接头，避免先固定接头导致管路产生装配内应力。
