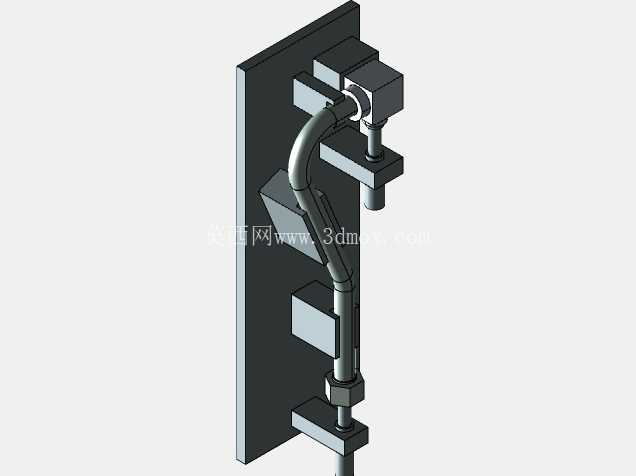

带固定安装基座的快接式金属软管组件

　　这套带固定装置的软管组件，核心应用场景集中在工业设备内部的气液介质输送环节，常见于小型自动化工作站、通讯基站配套设备、实验室流体控制装置的内部布管场景，用来解决设备内部固定点位之间的柔性介质传输需求，避免硬管连接在设备运行振动、部件小幅位移时出现的应力集中、接口渗漏问题。从实际使用角度看，这类软管组件不需要额外搭配独立管夹固定，自身集成的安装基座可以直接通过螺栓锁紧在设备的安装面板或者型材框架上，安装时只需要对准两端的接口位置，将接头卡入对应设备接口即可完成装配，比传统软管搭配独立管卡的安装方式节省至少三分之一的装配工时，也能避免后期设备运维时软管移位、与周边运动部件发生剐蹭的问题。

　　设计层面上，组件的固定基座采用了分层式的钣金折弯结构，基座上预留了两个长圆形的安装孔位，允许安装时在水平方向有±3mm的位置调整余量，能够抵消设备框架加工时的孔位公差，降低现场装配的对位难度。软管部分采用的是带金属编织保护层的柔性管体，最小弯曲半径可以做到管体外径的6倍，在有限的设备内部空间里可以完成90度的转向布管，不会因为弯折出现管腔通径缩小、介质流动阻力陡增的问题。两端的接头采用了阶梯式的密封结构，接头与软管连接的位置做了扣压式的锁紧处理，能承受最高1.2MPa的工作压力，适配常规的低压气路、冷却水路的传输需求，不会在长期使用后出现软管与接头脱开的故障。

　　从安装边界来看，整个组件在安装完成后，固定基座的总厚度不超过35mm，突出安装面板的最大尺寸为120mm，软管自然弯曲后的横向占用宽度控制在80mm以内，在设计设备内部布管空间时，只需要预留出对应尺寸的安装区域，不需要额外预留管体晃动的避让空间，因为基座上的管卡结构已经将软管的两端走向完全限位，管体在介质流动、设备振动时的摆幅不超过2mm，不会触碰周边的电气线路或者其他传动部件。

　　在结构细节处理上，固定基座上的管体卡位做了圆弧过渡处理，没有尖锐的钣金棱角，安装时不会划伤软管外层的保护套，延长软管的实际使用寿命；接头位置的操作面预留了15mm的扳手操作空间，后期维护更换时不需要拆卸整个固定基座，只需要用开口扳手就能松开接头完成软管更换，运维效率更高。这类组件在实际选型时，需要注意对接设备接口的通径匹配，该款组件的接头通径为4mm，适配常规的6mm外径气动软管或者冷却水管路，固定基座的安装孔中心距为45mm，适配市面上常见的40系列、45系列铝型材的安装孔位，也可以直接安装在厚度1.5-3mm的钢制设备面板上，不需要额外做安装面的加强处理，因为基座自身的折弯结构已经具备足够的刚性，在1.2MPa的工作压力下不会出现基座变形、接口错位的问题。另外，管体的金属编织层具备一定的电磁屏蔽能力，用在通讯类设备内部时，可以减少管路内部介质流动产生的静电对周边信号线路的干扰，这也是这类集成固定结构的软管组件在通讯设备内部应用较多的原因之一，相比普通的塑料软管，它的抗老化能力更强，在设备内部-10℃到60℃的工作环境温度下，使用寿命可以达到5年以上，不需要频繁更换维护。
