农用长物料轮式牵引运输托架结构

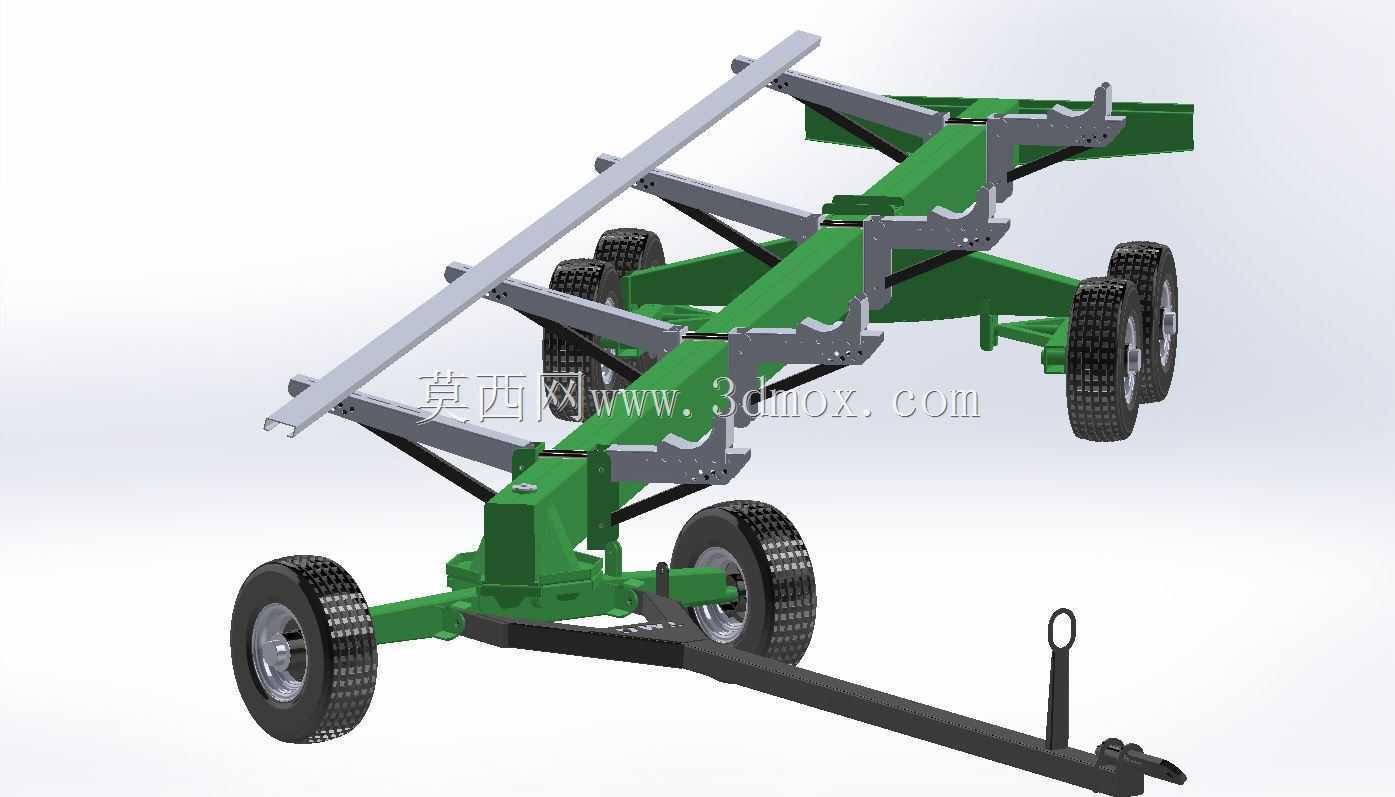

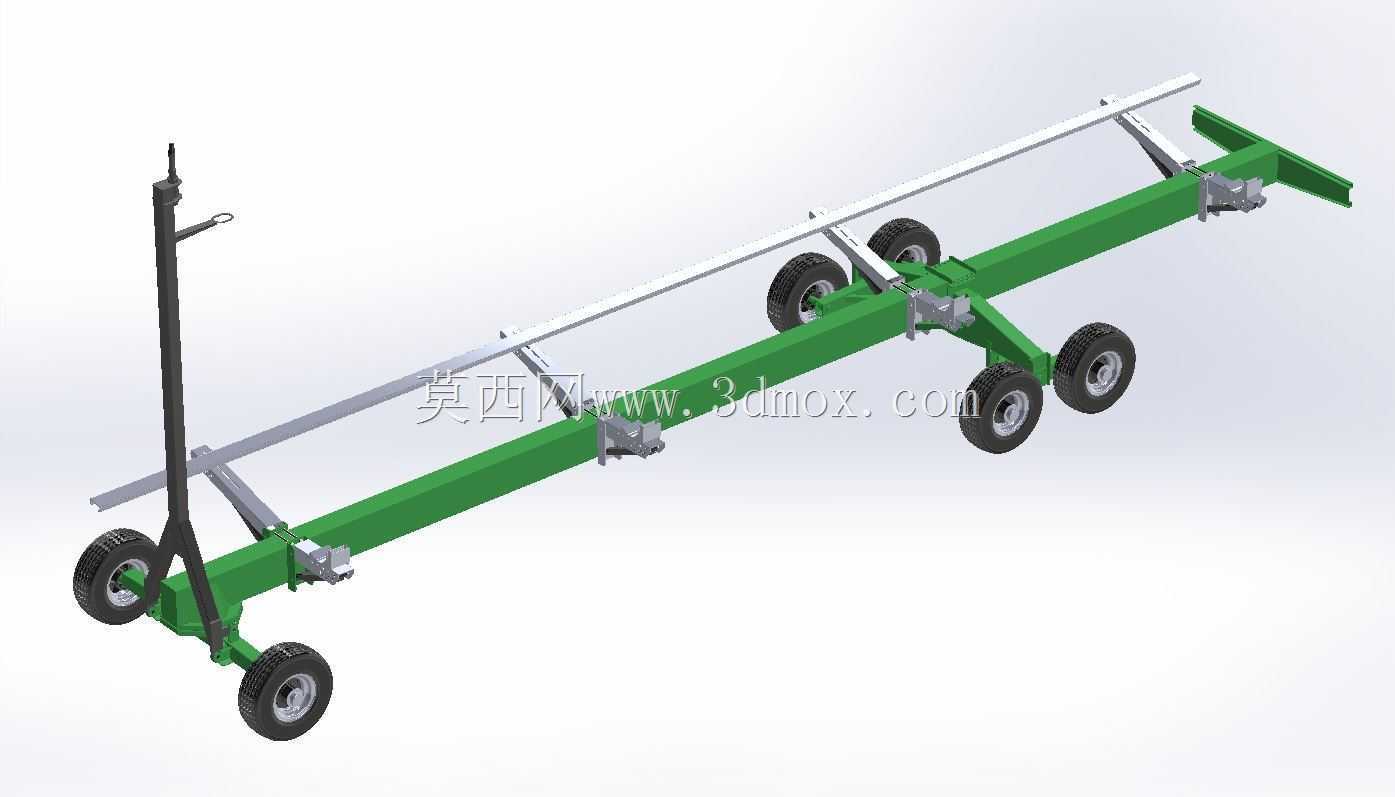

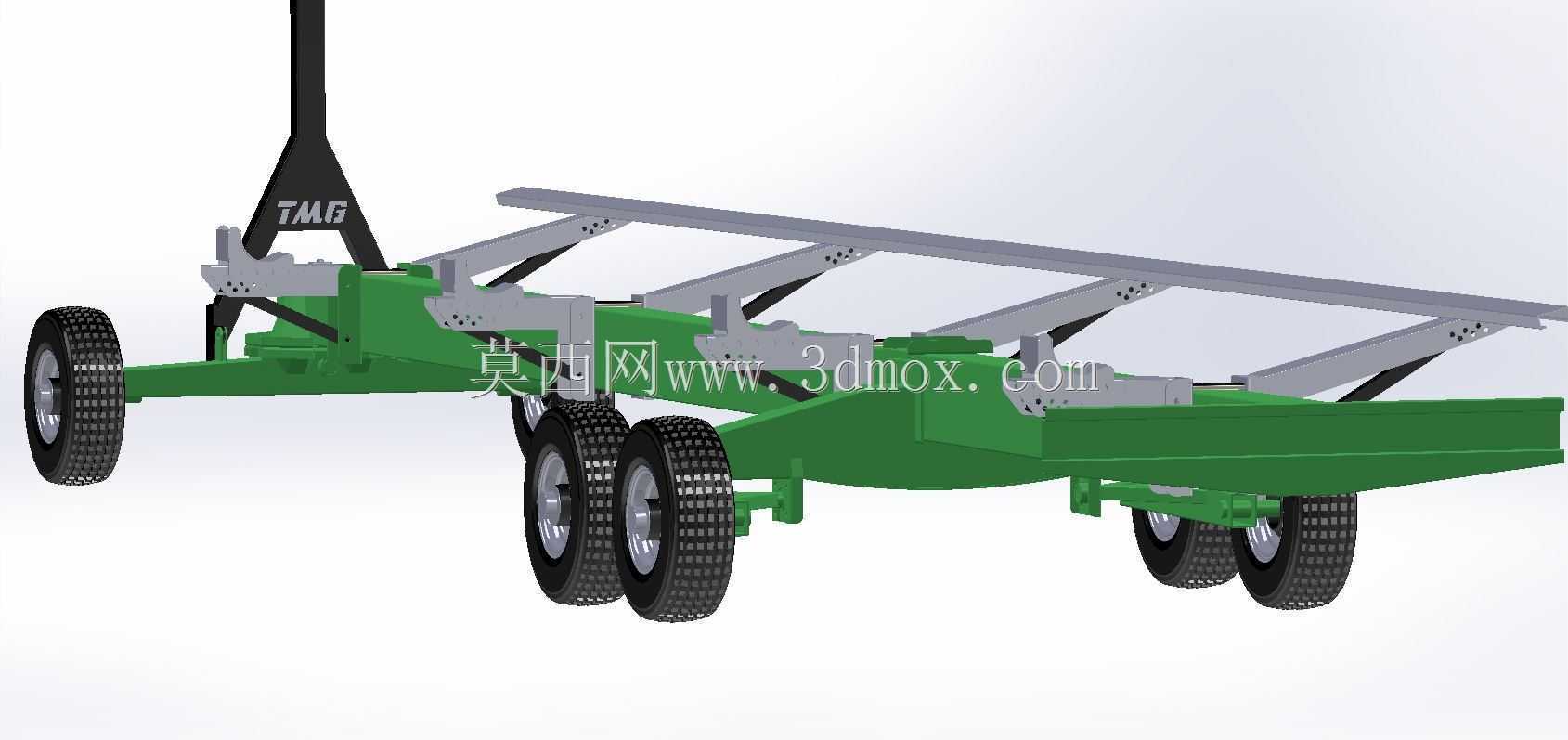

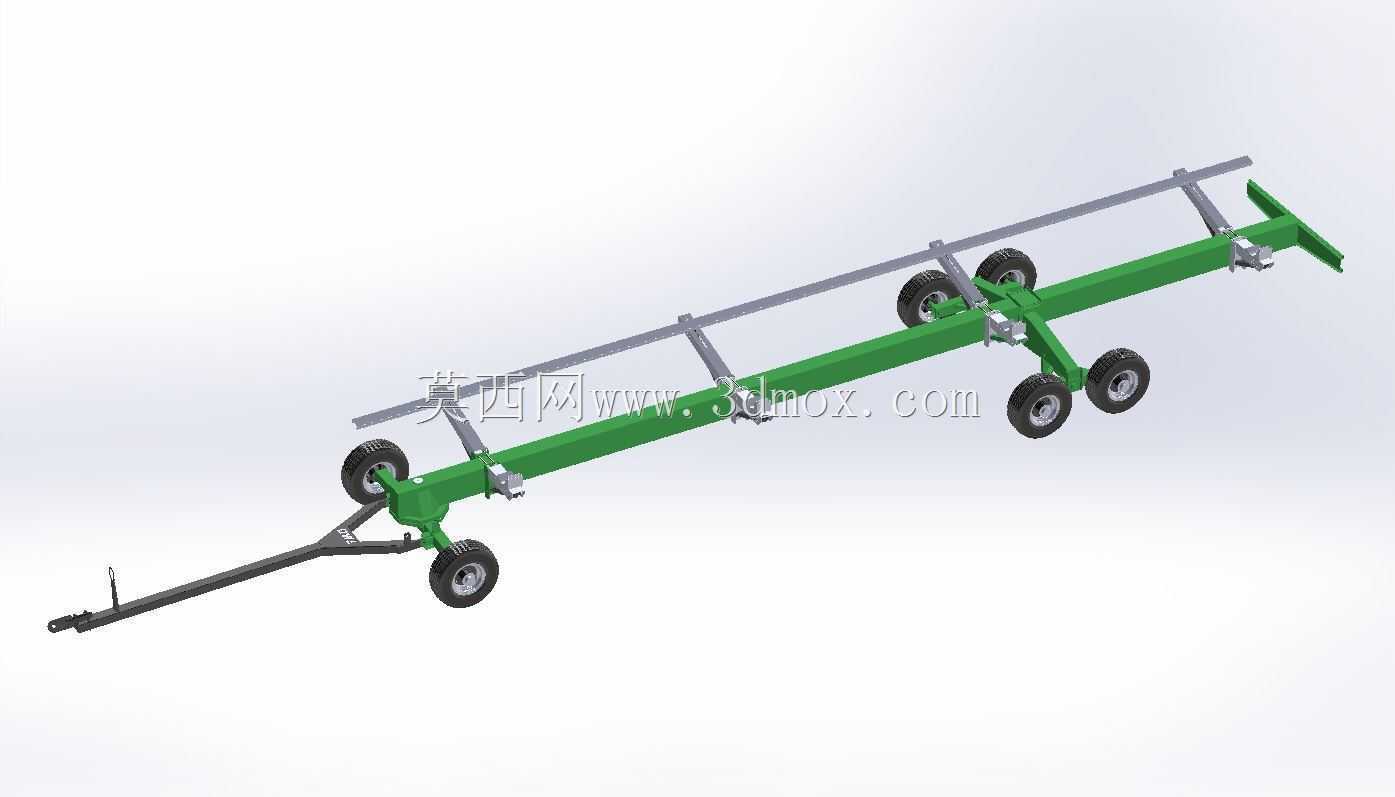

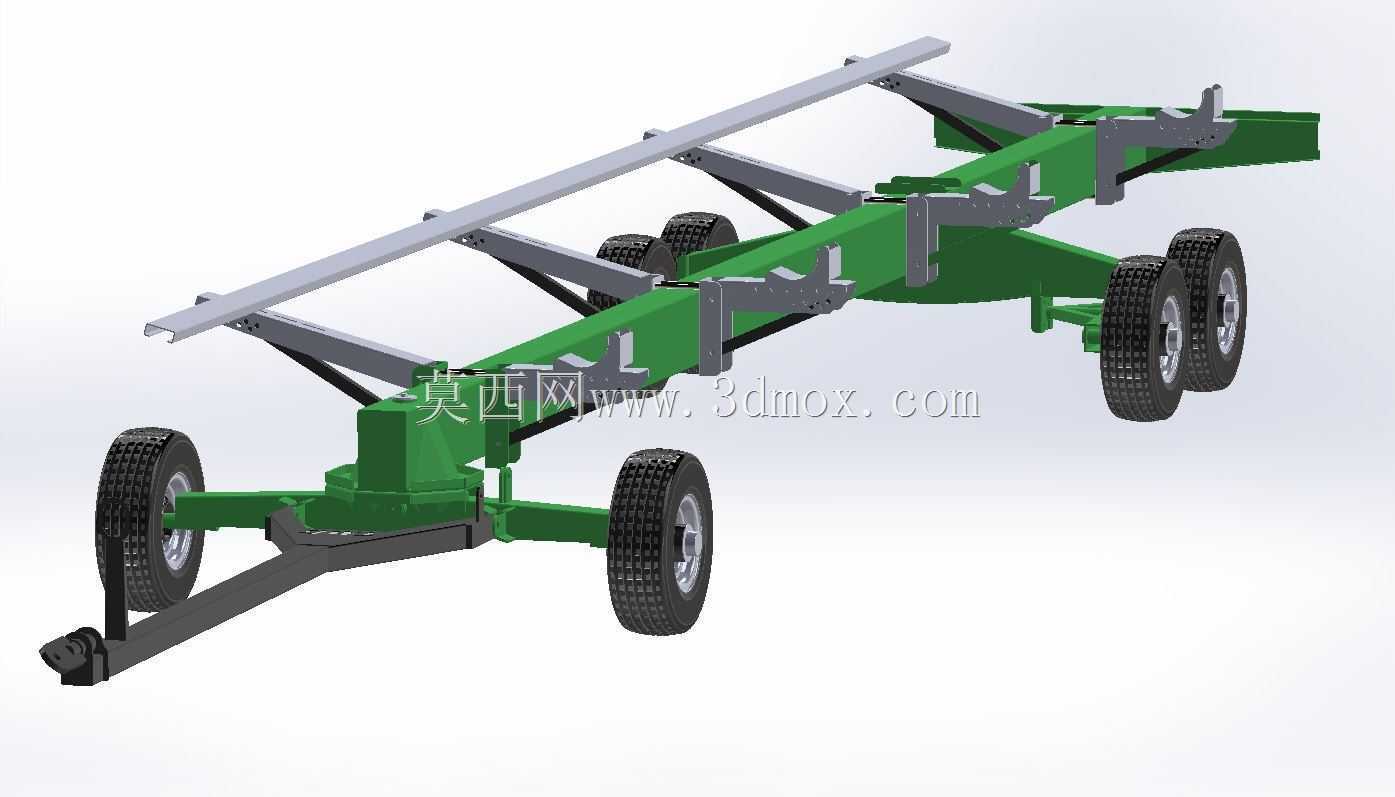

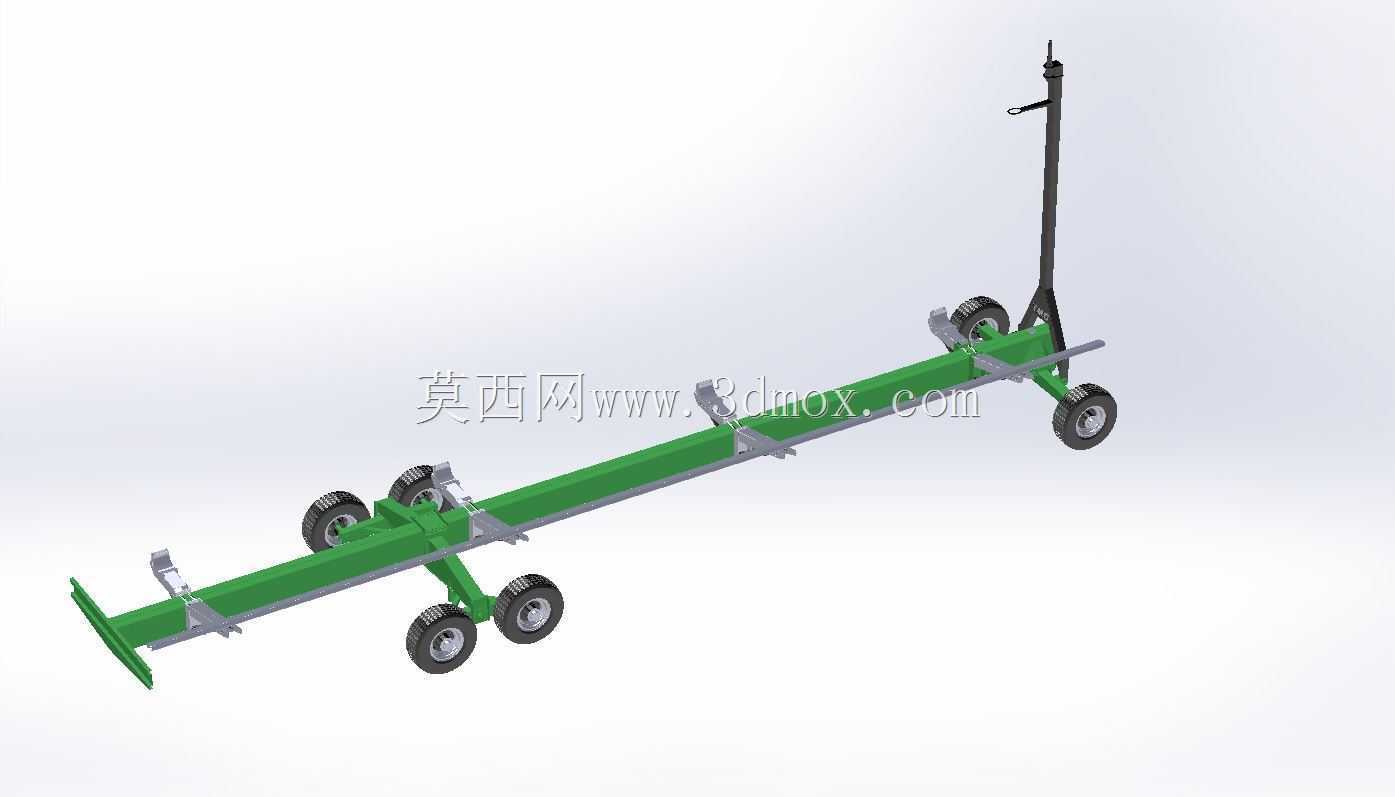

　　这款轮式牵引运输托架，核心针对农田作业、场地转运场景下的长尺寸杆件、型材、条状农用物资转运需求设计，区别于常规平板拖车的宽幅承载面，它采用窄幅长主梁结构，从根源上适配6-12米区间的细长类物料承载，避免常规车辆转运长料时的超长占道、转弯剐蹭问题。从结构布局来看，主梁采用单根矩形截面型钢作为主承载梁，沿长度方向等距设置多组物料挡架，挡架为L型立式结构，垂直段高度控制在300mm以内，既可以防止运输过程中物料侧向滑落，又不会因为挡架过高影响物料吊装装卸，水平段与主梁上表面贴合焊接，焊接位置做了三角加强筋补强，应对田间非铺装路面的颠簸冲击时，不会出现挡架开焊变形的问题。行走系统采用多组小直径橡胶轮组对称布置在主梁两侧，单侧边设置三组轮对，

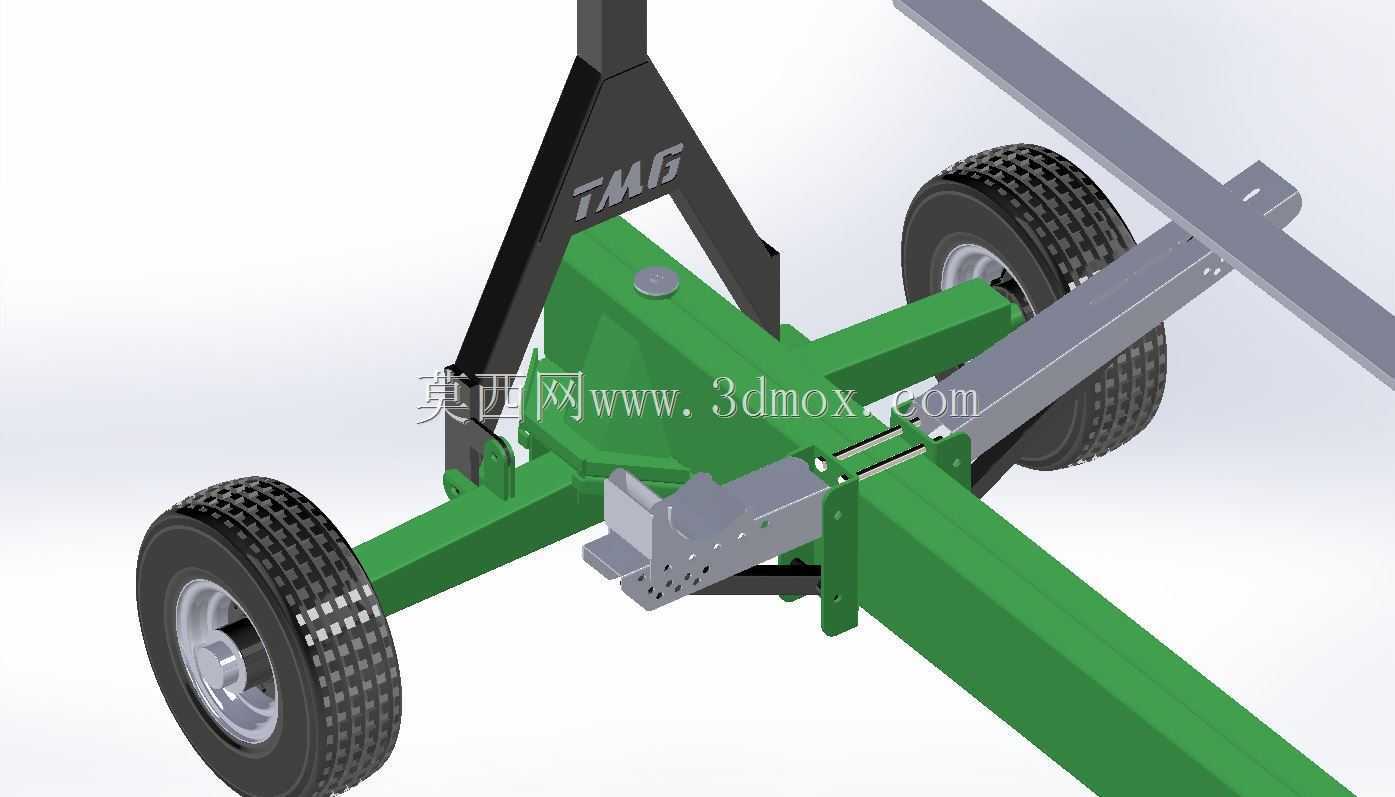

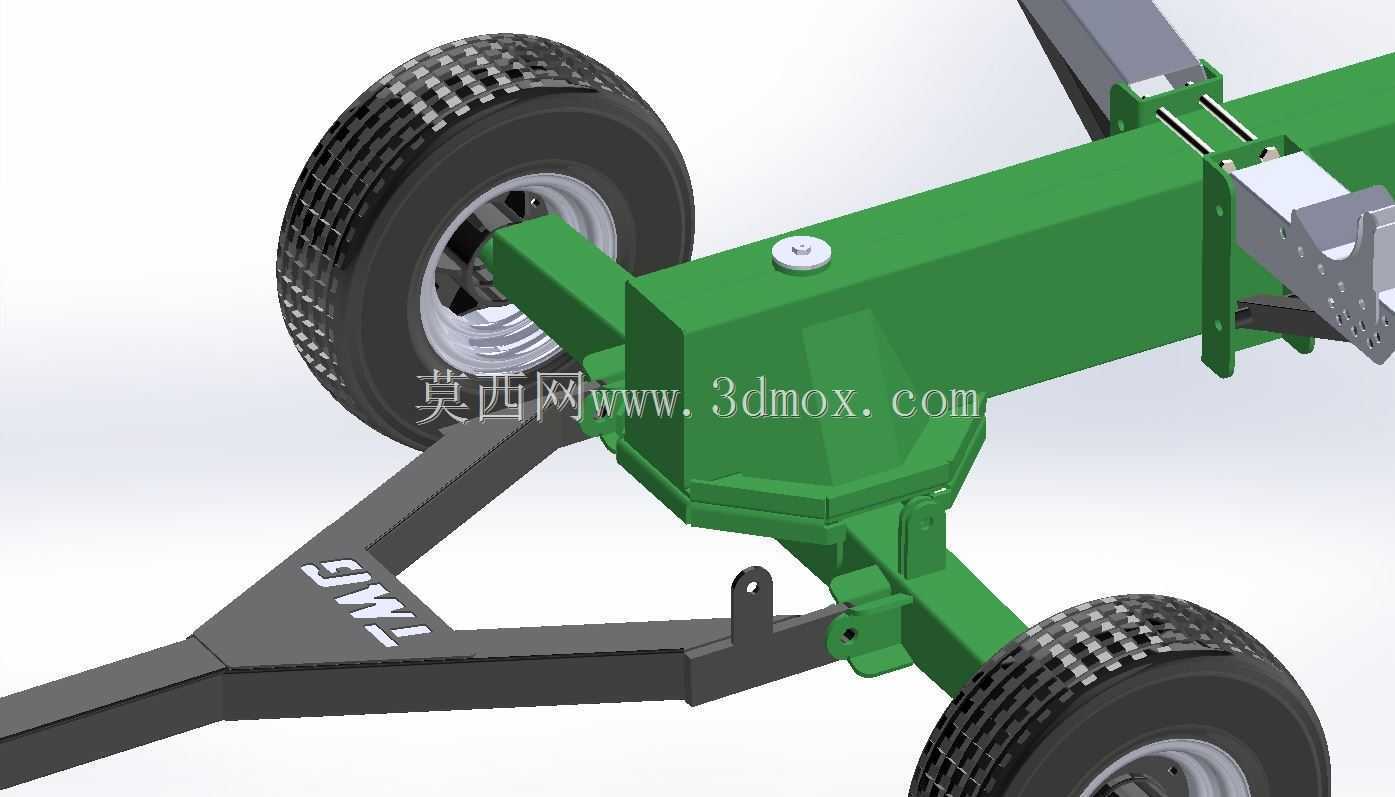

　　轮组通过摆动式桥座与主梁连接，桥座与主梁之间预留15度的摆动间隙，当行驶在坑洼不平的田间土路、临时施工便道时，各个轮组可以独立贴合地面，不会出现单轮悬空导致的主梁受力不均、物料倾翻的情况，轮胎选用农用低压宽基橡胶轮，接地比压控制在0.08MPa以内，在松软耕地、草地行驶时不会出现陷轮问题，也不会过度碾压耕地表层造成土壤板结。牵引端采用可折叠式三角牵引架，牵引架与主梁前端通过销轴连接，非作业状态下可以向上翻折锁定，减少设备的存放占地空间，牵引连接端设置标准的拖拉机牵引销孔，适配多数农用拖拉机、小型工程机械的牵引接口，牵引架上还设置了可调节的支撑支腿，设备脱挂停放时，支腿落地可以保持主梁水平，不会出现前端栽头、物料滚落的情况。

　　设计过程中重点考量了承载边界，主梁的截面选型按照额定承载1.2吨做静力学校核，满载状态下主梁的最大扰度控制在跨度的1/800以内，即使承载整根的农用大棚钢管、灌溉输水长管、轻型钢结构檩条，也不会出现主梁永久变形。轮组的轮轴采用45号钢调质处理，轴承选用密封型深沟球轴承，不需要频繁加注润滑脂，适应田间多尘、多泥水的作业环境，密封结构可以阻挡泥水、沙尘进入轴承滚道，延长轮组的维护周期。从安装边界来看，设备的整体宽度控制在1.2米以内，长度可以根据承载物料的长度做模块化拼接，主梁上预留了多组螺栓连接孔位，用户可以根据自身的转运需求，在基础段的基础上拼接延长段，不需要重新焊接主梁，拼接位置采用高强度螺栓配防松螺母锁紧，

　　拼接后的主梁同轴度误差控制在2mm以内，不会影响轮组的行走直线性。承载面的高度距离地面控制在650mm，这个高度既匹配农用拖拉机的牵引高度，也方便人工辅助装卸物料，不需要过度抬升物料就能放到承载面上，降低装卸作业的劳动强度。在实际应用场景中，除了农用物资转运，这类托架也可以用于厂区内的长尺寸铝型材、管材、棒材的跨车间转运，窄幅的机身可以顺利通过厂区内的狭窄通道、消防门洞，不会像宽幅平板车那样受通道宽度限制。主梁上的挡架间距可以根据物料的直径、数量做灵活调整，挡架通过U型螺栓与主梁固定，松开螺母就可以沿主梁长度方向滑动调整位置，适配不同长度、不同堆放方式的物料固定需求，运输直径较小的管材时，可以缩小挡架间距，避免管材在运输过程中从挡架间隙滚落；运输截面较大的长件时，可以适当放大挡架间距，减少挡架对物料堆放的干涉。牵引架的长度也做了优化设计，牵引销点到前轮组的水平距离控制在1.8米，转弯时牵引端的内轮差控制在0.5米以内，在狭窄的田埂、厂区通道转弯时，不会出现后轮组剐蹭路肩、障碍物的问题。整体结构没有复杂的液压、电控部件，全部为纯机械结构，故障率极低，日常维护只需要定期检查轮胎气压、连接销轴的防松情况即可，不需要专业的维修人员就能完成保养作业，非常适合基层农业生产、小型加工厂的日常转运需求。
