立式锥底种子搅拌混合机组结构

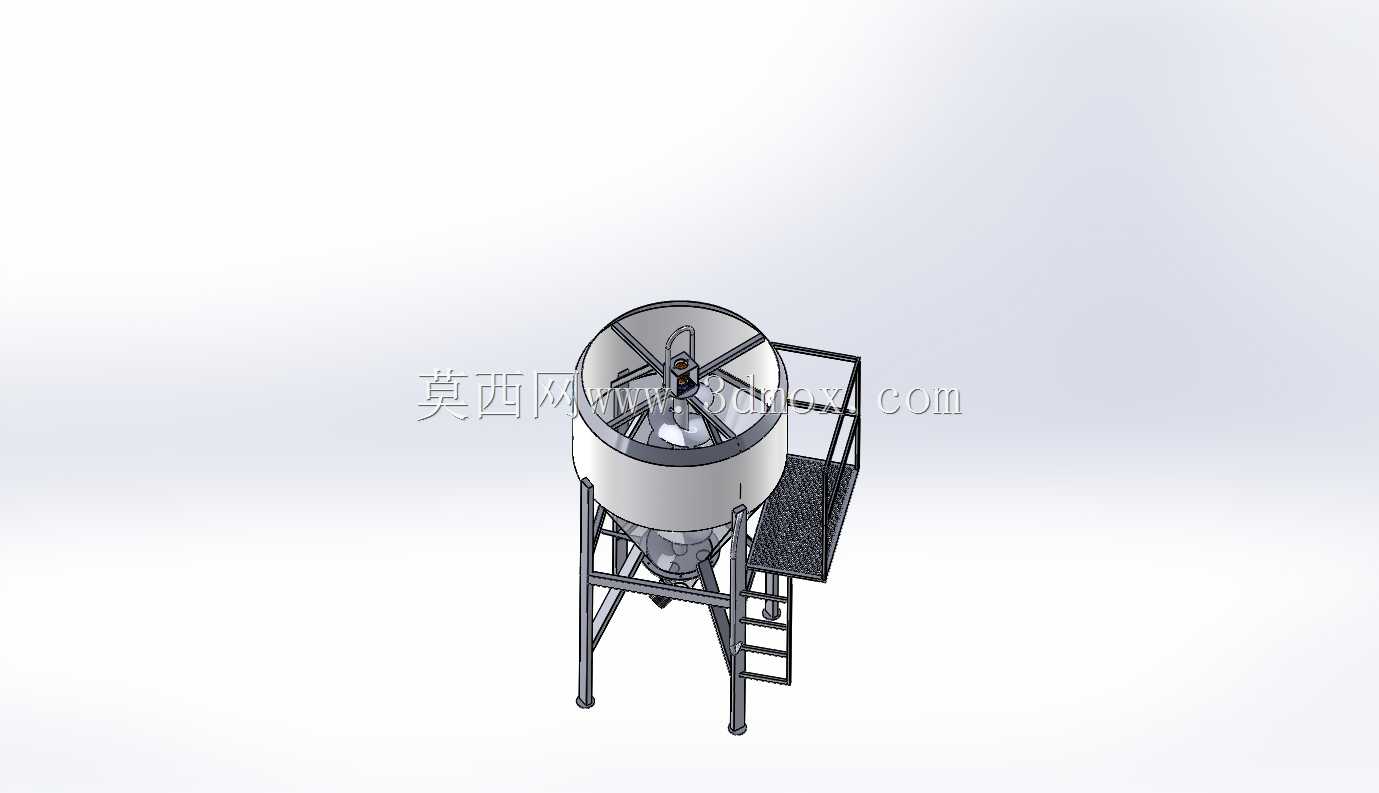

　　该套设备面向散粒物料的批次混合场景，尤其适用于种子包衣前的预混、谷物与颗粒添加剂均匀掺配，也可在饲料、化工小颗粒、塑料粒子等生产线中作为中间混合单元使用。设备主体采用上部圆筒、下部圆锥的立式罐体结构，物料从顶部投入后，在内部搅拌构件作用下形成循环翻动，锥底收缩段能够引导物料向中心卸料区汇集，减少颗粒在罐壁夹角处的滞留。顶部设置检修开口与防护栏，操作人员可观察内部搅拌状态，也便于桨叶、轴封和传动部件的维护。

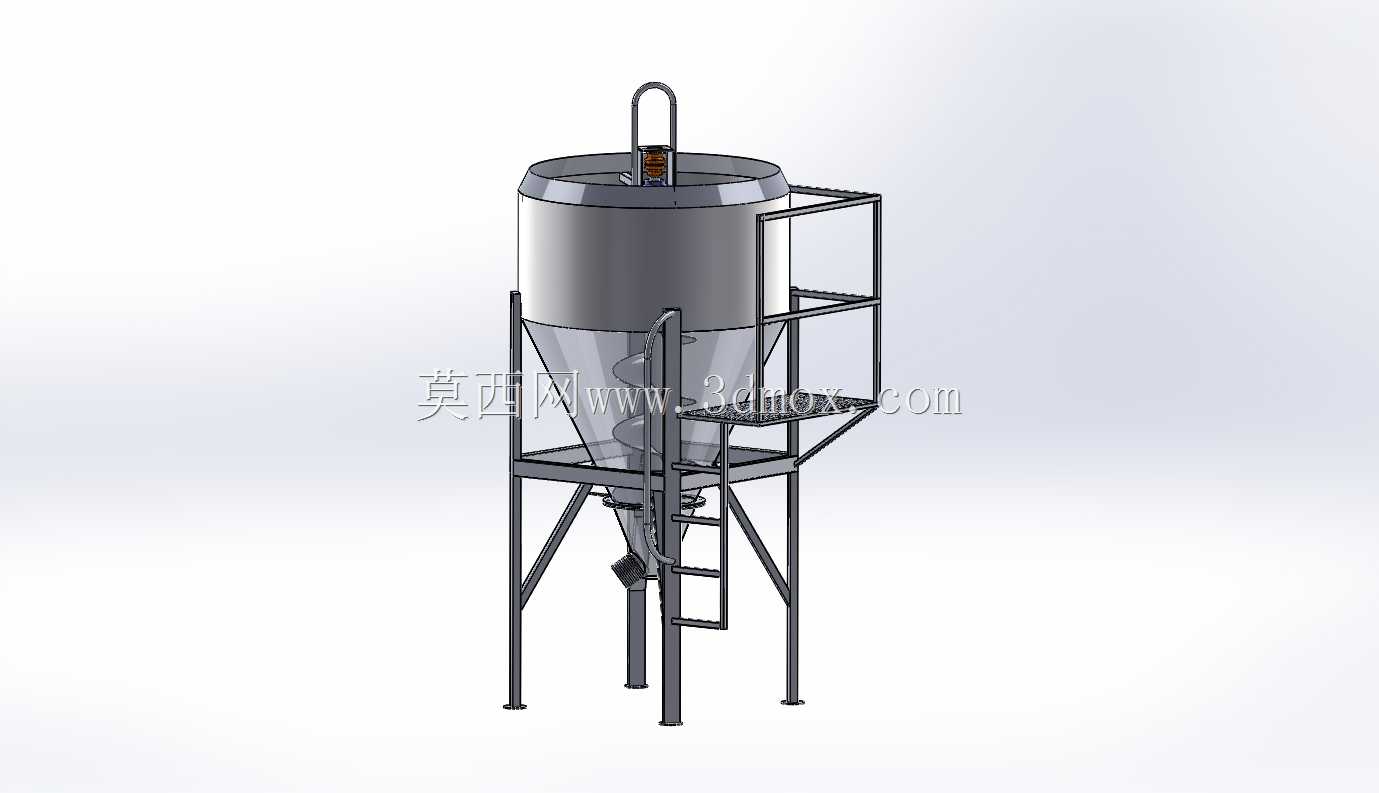

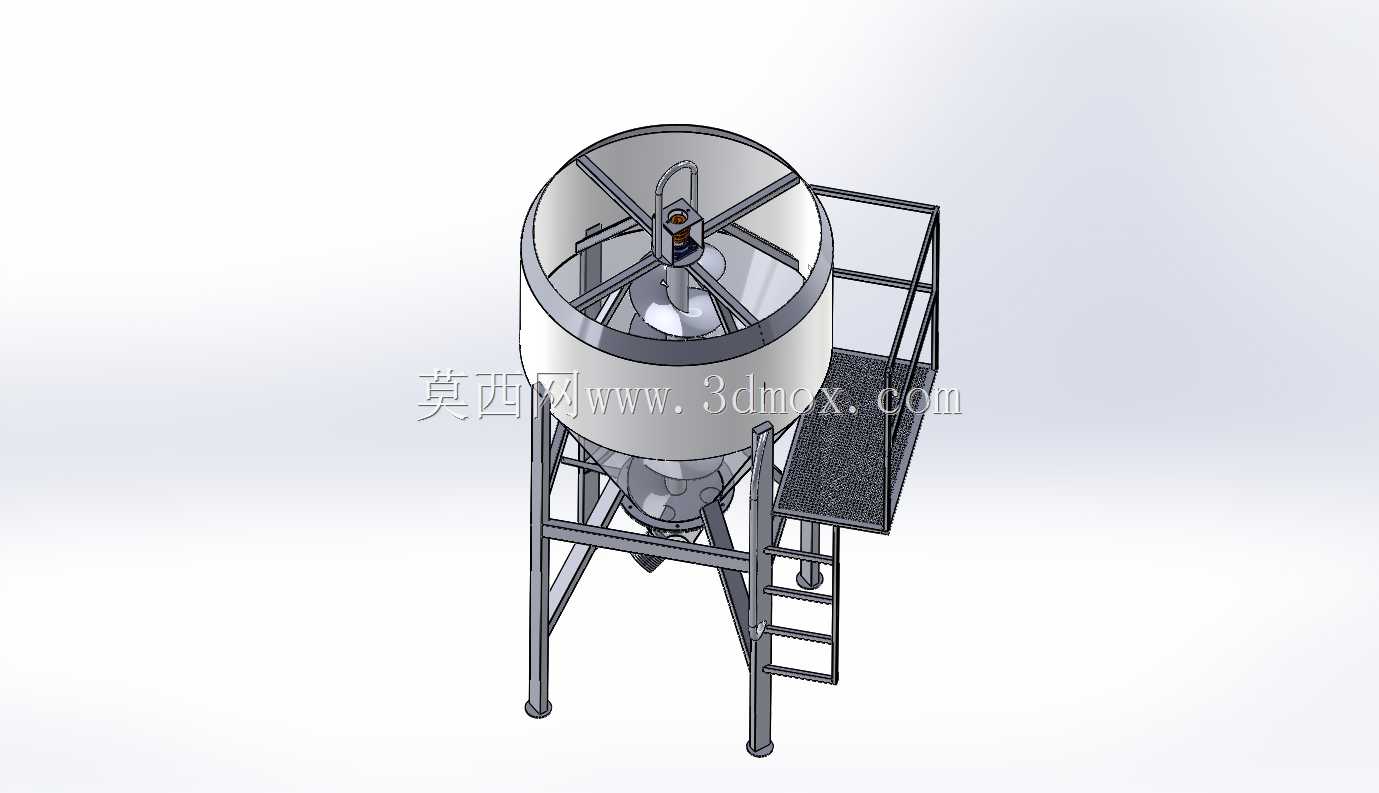

　　从结构布置看，罐体由四根立柱组成的钢架承托，支腿向外展开并在下部设置横向联系杆，使整机能承受满载物料带来的垂直载荷及搅拌启动时的扭转载荷。锥底下方保留足够净空，可对接袋装机、缓冲仓、输送设备或人工接料容器；支腿底部预留安装板，现场固定时应保证基础平面水平，并按满载重量校核地脚螺栓和混凝土承载能力。罐体侧面配置带护栏的检修平台及爬梯，平台格栅面有利于排水和防滑，爬梯踏步间距、护栏高度及平台宽度均围绕人员到达顶部人孔时的安全操作空间设置。

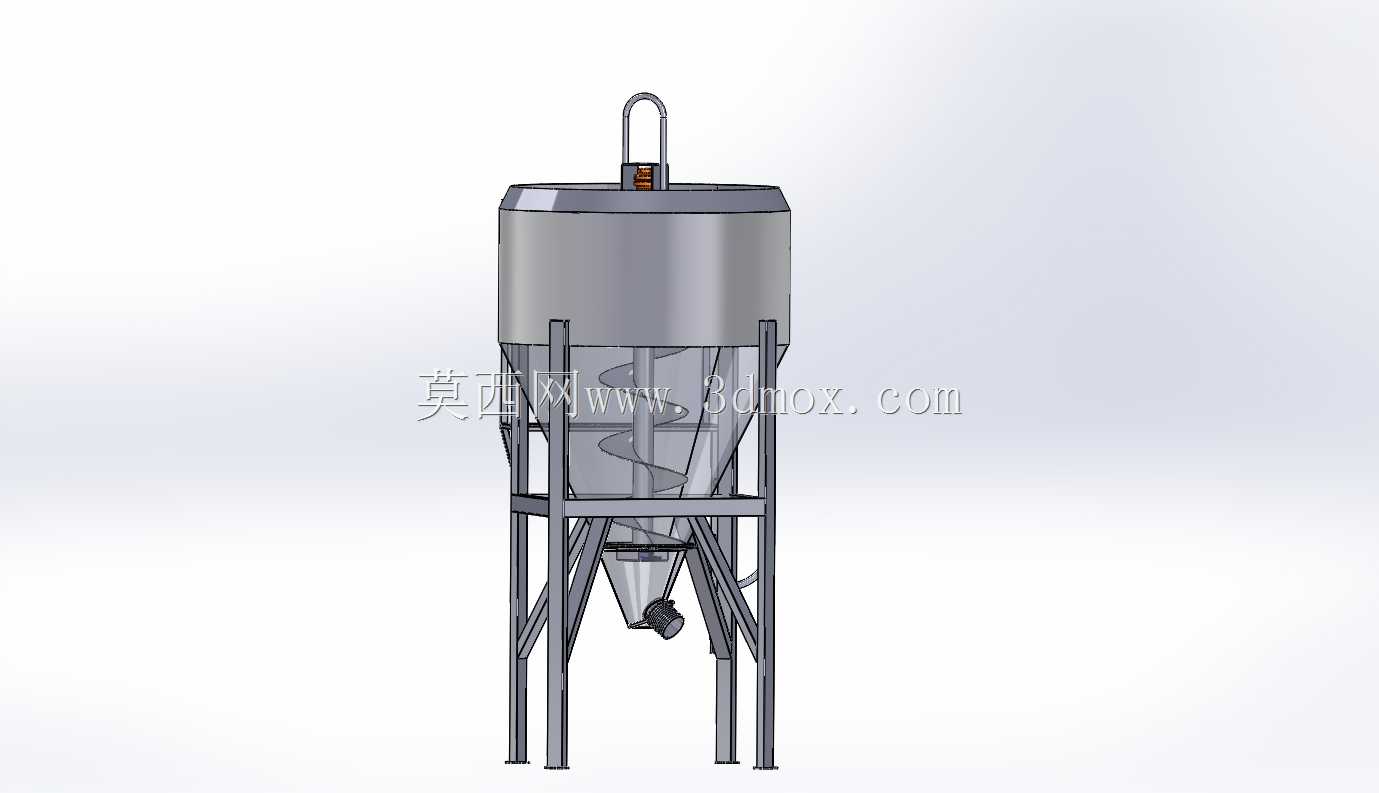

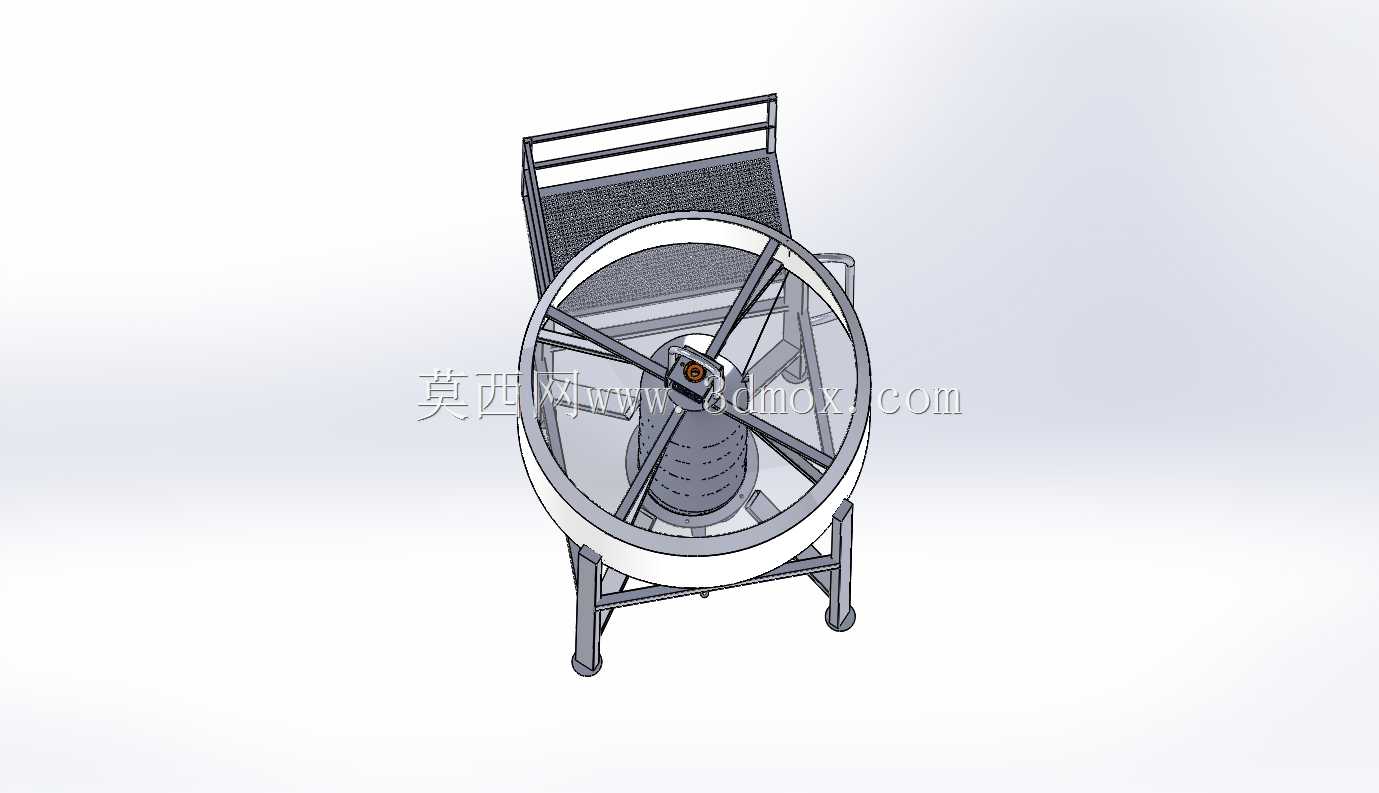

　　传动部分布置在罐体上方，电机、减速机与搅拌轴沿设备中心线安装，使驱动力直接传递至内部搅拌机构。立式布置的优势在于占地面积相对较小，罐内物料依靠重力向下流动，配合搅拌桨形成轴向提升与周向分散；对于种子这类易受机械损伤的物料，桨叶线速度、叶尖与罐壁间隙、卸料角度需要在设计时重点校核，避免破碎率升高。圆筒段提供主要容纳容积，锥段则承担导流和彻底排空作用，锥角选择需兼顾物料流动性与设备总高，过陡会增加整机高度和检修难度，过缓则可能造成残余料堆积。

　　三维建模时，罐体焊缝、支腿连接节点、平台支撑、爬梯折弯件和顶部防护结构均按装配关系分层建立，便于检查人孔开启空间、爬梯与平台干涉、传动部件维护距离以及卸料口下方操作空间。设备外围还应明确进料、除尘、观察照明和安全联锁的接口位置：顶部进料可与提升机或气力输送管道连接，粉尘较大时需在人孔或排气口配置除尘接口；运行时检修门应与驱动系统形成联锁，防止人员接触旋转构件。整体外形边界以罐体直径、平台外伸宽度和支腿 footprint 为控制要素，运输时可将平台、爬梯与主机拆分，现场再通过螺栓装配，以降低超限运输风险并保证安装后的检修可达性。
