手推式无动力滚筒割草设备结构设计

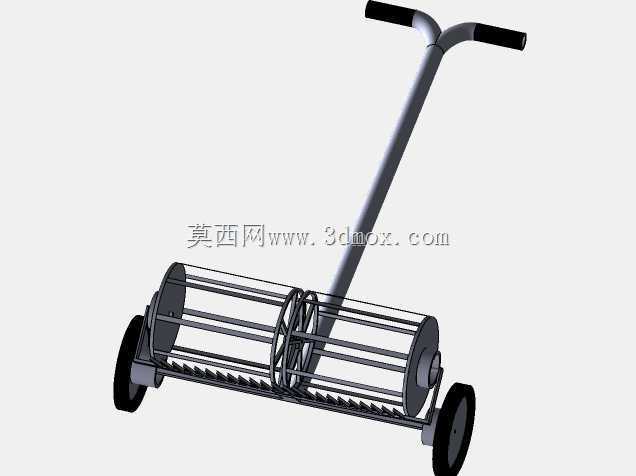

　　这款手推式无动力割草设备，主要面向家庭庭院、小型公共绿地、苗圃边缘区域的草坪修剪作业场景，区别于燃油或电动驱动的割草设备，它完全依靠人力推行的动力完成切割动作，不存在动力部件的维护需求，也没有尾气、噪音污染问题，适合对作业环境静谧性要求较高的住宅区域、校园边角绿地使用。从结构设计逻辑来看，设备整体采用立式推握操作架构，操作把手采用Y型分叉结构，顶端设置防滑握持套，推行时操作人员可以自然站立握持，无需弯腰作业，把手与下部切割滚筒的连接段采用倾斜角度设计，适配多数成年人的操作身高区间，推行过程中力的传导路径更顺畅，不会出现手腕受力别扭的问题。下部执行切割动作的核心部件为笼式滚筒结构，滚筒外圈均匀排布切割动刀，

　　滚筒两端通过轴承座与侧边支架连接，当人力推动设备向前移动时，两侧的支撑轮同步转动，通过内置的传动结构带动滚筒高速旋转，动刀与固定在机架上的定刀形成剪切副，将进入刀隙的草茎整齐切断，这种剪切式切割结构相比甩刀式结构，切割切口更平整，不会出现草茎撕裂打毛的情况，更利于草坪后续的恢复生长。设备的两个支撑轮布置在滚筒两侧靠后的位置，轮体采用硬质耐磨材质，既可以在平整草坪上顺畅滚动，也能在略有起伏的泥土地面保持通行能力，轮距设计经过反复校核，刚好略宽于切割滚筒的作业宽度，推行过程中不会出现轮体碾压已修剪草坪的问题，同时轮体的安装高度决定了切割留茬高度，机架上预留了高度调节的安装孔位，可以根据不同草坪的养护需求，调整轮轴的固定位置，

　　实现15毫米到50毫米区间内的留茬高度调整，适配不同草种的修剪要求。笼式滚筒的框架采用镂空结构设计，一方面可以大幅降低设备整体重量，单人即可轻松搬移、转向，另一方面切割下来的草屑可以直接从滚筒的镂空间隙落到草坪表面，不需要额外设置集草袋，细碎的草屑自然降解后可以作为草坪的有机肥，减少后续养护的施肥工作量。整个设备的结构件没有复杂的曲面造型，多数部件采用标准型材加工，切割刀片采用标准紧固件固定，后期刀片磨损后可以快速拆卸更换，不需要复杂的专用工具。从安装边界尺寸来看，设备整体宽度控制在400毫米左右，可以轻松通过多数庭院的院门、绿化带之间的狭窄通道，整体长度不含把手延伸段约300毫米，存放时占用的空间很小，普通家庭的储物间、

　　阳台角落都可以放置。在实际作业过程中，这种无动力结构的设备不存在动力过载的问题，遇到较厚的草层时只需要适当放慢推行速度，就可以顺畅完成切割，不会出现电动设备卡机、燃油设备熄火的问题，操作门槛极低，即使没有设备操作经验的普通用户也可以快速上手使用。设备的重心设计在切割滚筒的正上方位置，推行过程中不需要额外施加向下的压力，只需要掌握前进方向即可，长时间作业也不会出现手臂过度疲劳的问题。机架的所有连接位置都采用圆角过渡处理，没有尖锐的外凸棱角，避免作业过程中剐蹭操作人员或者周边的绿植、围栏。
