罗茨鼓风机壳体与转子总成结构设计

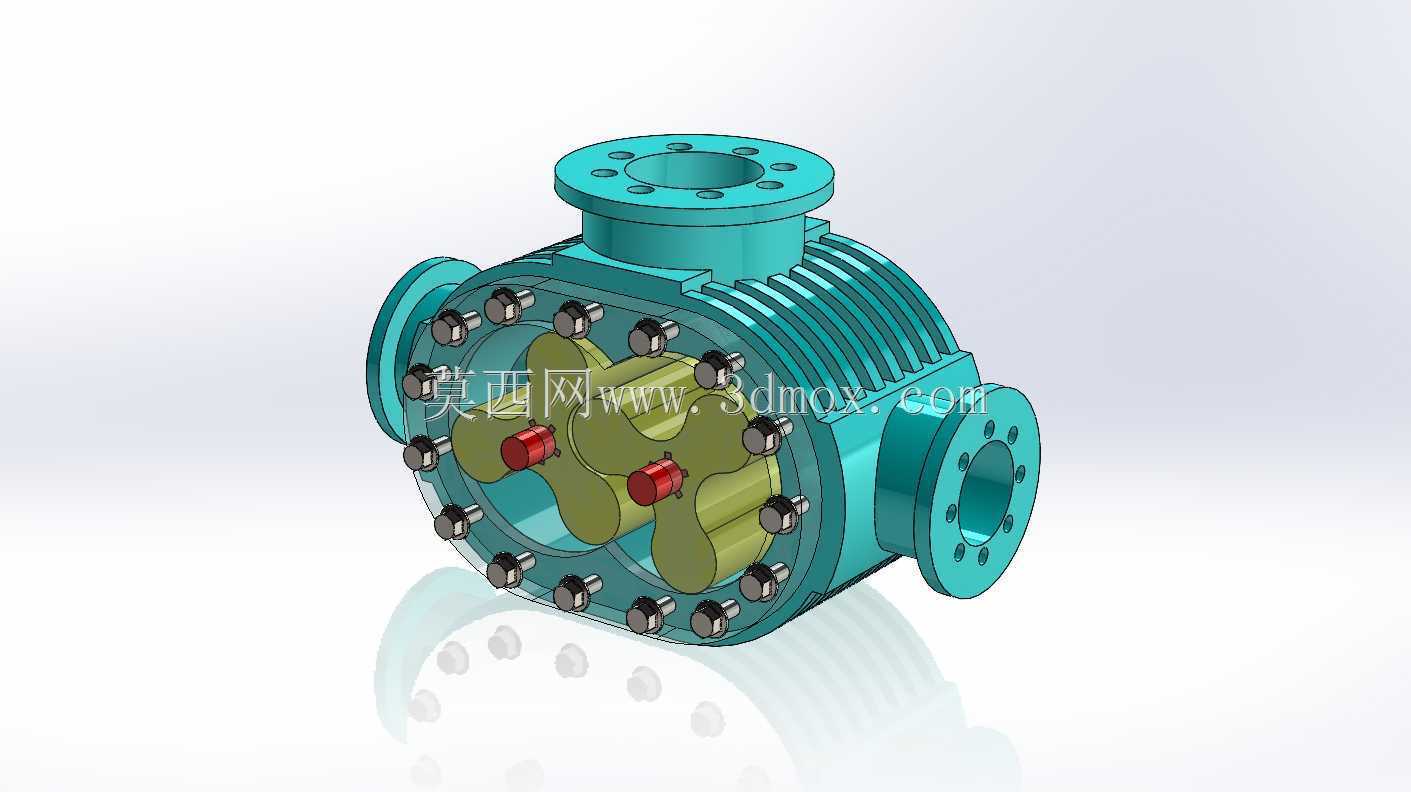

　　做罗茨鼓风机的三维结构设计，最先要锚定的是现场安装的边界条件，这类设备常被布置在污水处理站的鼓风车间、粮食加工厂的气力输送线旁，或是水产养殖的增氧管廊侧，进出口法兰的对接尺寸必须匹配现场已铺设的通径管路，顶部进气法兰的螺栓孔分布要和上游进气管道的法兰标准对齐，侧方出气口的法兰端面要预留足够的螺栓拆装空间，避免现场安装时扳手无法伸入拧紧紧固件。壳体外部的散热筋排布不是为了外观规整，是因为设备长时间连续运行时，转子与腔体内壁压缩空气产生的热量会通过壳体传导，纵向排布的散热筋能增大与空气的接触面积，在无额外冷却装置的工况下，把壳体温度控制在密封件耐受的范围内，防止轴端密封圈过早老化漏气。

　　腔体内的两个8字形转子是核心做功部件，设计时要严格控制转子与壳体内壁、转子与转子之间的配合间隙，间隙过大会导致气体回流，降低容积效率，间隙过小则会在热胀状态下出现转子擦碰，引发设备异响甚至卡滞。转子两端的轴颈与轴承位的同轴度公差要控制在合理范围内，保证转子高速旋转时的动平衡精度，减少运行时的振动传递到安装基础。壳体的中分面采用螺栓阵列锁紧，螺栓的排布密度要满足腔体承压时的密封要求，每个螺栓的预紧力要均匀，避免中分面出现局部缝隙导致气体泄漏。

　　这类容积式风机和离心式风机的做功逻辑完全不同，它不依赖叶轮转速提升气体动能，而是通过转子旋转时在腔体内形成的封闭气室，把进气口带入的空气定量推送至出气口，因此哪怕出气端的管网压力出现波动，设备输出的风量也能保持稳定，这一特性让它在需要稳定供风的场景里不可替代。比如污水处理的曝气池，需要恒定的风量保证池内溶解氧浓度稳定，罗茨鼓风机不会因为池内液位变化导致背压波动就出现风量骤降；在真空包装生产线的抽气环节，稳定的容积式输气能保证每个包装袋的抽真空度一致；在粮食气力输送场景中，稳定的风速能避免颗粒物料在管道内沉积堵管。

　　设计时还要考虑后期维护的便利性，端盖的拆卸空间要预留足够，不需要拆除整机连接管路就能打开端盖检查转子磨损情况，轴端的密封件采用易更换的结构，减少设备停机维护的时间。壳体底部的安装脚座要设计加强筋结构，承受设备运行时的振动载荷，脚座上的安装孔要做成长圆孔，方便现场安装时调整设备位置，对齐管路接口。进出气口的法兰密封面要加工平整，粗糙度满足密封垫片的压紧要求，避免高压气体从密封面泄漏。转子内部做轻量化处理，在保证结构强度的前提下减少转子自重，降低两端轴承的载荷，延长轴承的使用寿命。

　　针对食品加工、制药这类对油污敏感的应用场景，结构设计时要避免腔体内存在存油的死角，转子与腔体之间不需要额外润滑油润滑，依靠合理的间隙配合就能实现无油运行，保证输送的气体不会被油污污染，满足洁净车间的使用要求。在高海拔地区使用时，还要根据当地的大气压强调整转子的间隙补偿量，避免低气压环境下设备运行出现性能衰减。整个设备的外部轮廓要规整，没有突出的尖锐结构，方便车间内的设备布置和日常巡检，散热筋之间的间距要足够，避免积尘后影响散热效果。
