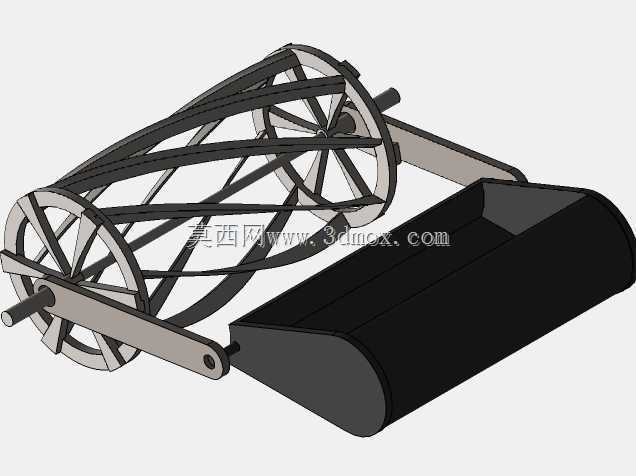

带集料托盘的小型滚筒式割草装置结构

　　这套带集料托盘的小型滚筒式割草装置，主要面向庭院边角修整、小块苗圃杂草清理、果园行间低矮杂草处理这类场景设计，区别于大型乘骑式割草设备，它的作业半径灵活，能在狭窄的植株间隙、步道边缘完成作业，不会对周边作物或者硬质铺装造成剐蹭损伤。从结构组成来看，前端的笼式滚筒是核心作业部件，整体采用辐条式支撑结构，两端的轮辐通过中心轴串联，辐条之间的笼式框架并非单纯的防护结构，作业时滚筒随设备行进转动，框架上预装的割刀会在转动过程中贴地切割杂草，同时笼式的镂空结构能避免切割后的草叶缠绕在转轴位置，减少作业过程中的停机清理频次。滚筒两端的支撑臂采用等厚钢板折弯成型，臂上预留的轴孔与中心轴采用间隙配合，装配时加装耐磨衬套，

　　能降低长时间转动带来的轴颈磨损，支撑臂的末端通过铰接结构与后方的集料托盘连接，铰接点的位置经过反复校核，保证滚筒在遇到地面起伏时能上下小幅浮动，始终保持割刀与地面的作业间隙稳定，不会出现局部留茬过高或者刮蹭土层的问题。后方的集料托盘采用半封闭斗式结构，前端开口正对滚筒的抛送方向，滚筒切割下的草叶会随着滚筒转动的惯性被抛入托盘内部，托盘的底部做了圆弧过渡处理，既可以减少草叶在斗内的卡滞，也能在倾倒草屑时让物料自然滑出，不会在边角残留堆积。托盘的两侧延伸出的连接耳板，既可以和前端支撑臂铰接，也预留了外接动力牵引架的安装孔位，不管是搭配小型手扶动力机架，还是挂载在小型农用行走设备前端，都能通过调整连接孔位适配不同的安装高度，

　　不需要额外做复杂的转接结构。设计过程中特意控制了整体的宽度尺寸，作业幅宽刚好适配常见的人行步道宽度，单次行进就能完成步道两侧杂草的清理与收集，不需要反复折返作业；整体的离地间隙设置在合理范围，既能越过庭院常见的小石块、浅沟坎，也不会因为间隙过大导致低矮杂草漏割。滚筒的直径参数经过多轮模拟验证，直径过小会导致抛送草叶的惯性不足，草叶无法顺利进入集料托盘，直径过大则会增加整体设备的重量，提升手扶作业时的劳动强度，最终选定的直径尺寸刚好能在转动到下半周时完成切割，转动到上半周时将草叶顺势抛入后方托盘，不需要额外加装抛送风机之类的附加结构，简化了整体传动链路。托盘的容积设计匹配单次作业15-20分钟的集草量，作业人员不需要频繁停机倾倒，

　　在小面积作业场景下能保证连续作业效率。所有转动部位的润滑点都做了外置设计，日常维护时不需要拆解主体结构就能完成注油保养，适合非专业维保人员的日常使用。结构上没有采用复杂的异形曲面零件，大部分钣金件都可以通过常规的激光切割、折弯工艺加工成型，转轴类零件采用常规圆钢车削即可完成加工，不需要开模或者特殊定制加工，小批量生产的成本控制难度较低。在安装边界上，前端滚筒的最外端突出尺寸小于托盘的整体宽度，作业时靠近障碍物的一侧可以让托盘先贴近障碍物，不用担心滚筒剐蹭到围墙、树干这类固定物体，降低了作业时的操作难度，即使是没有操作经验的使用者，也能快速掌握贴边作业的技巧。
