手推式草坪修剪作业设备结构设计

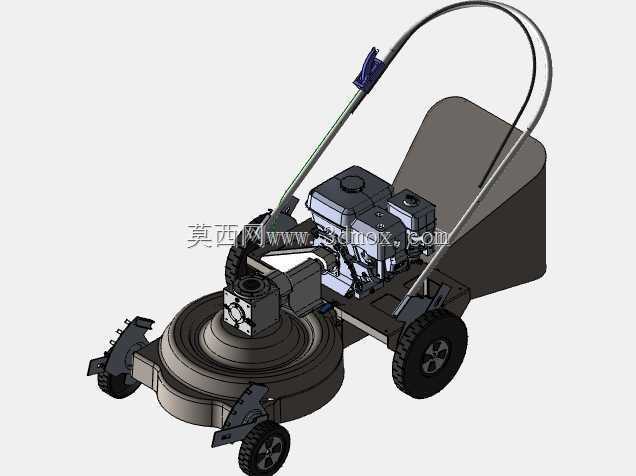

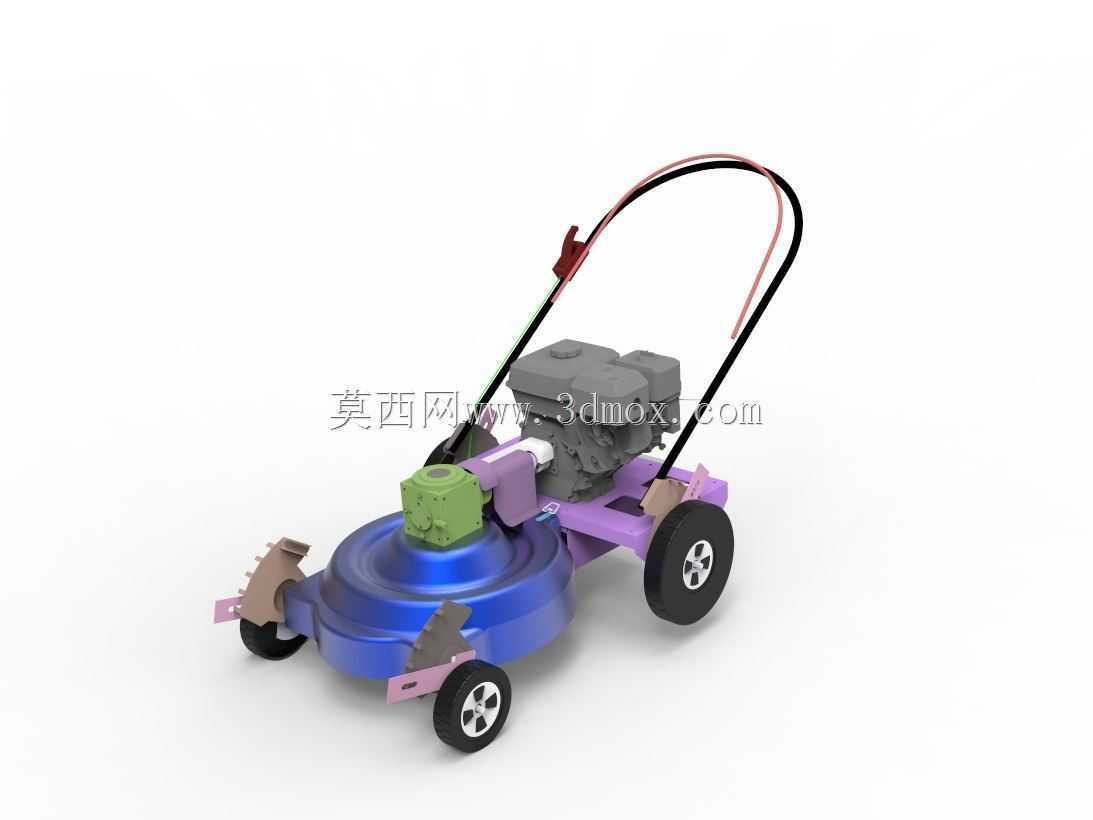

　　这款手推式草坪作业设备主要面向城市公共绿地养护、住宅小区物业绿化维护、私家庭院草坪修整等场景，核心用途是完成不同平整度地块的草坪草茎定高切割作业，替代传统人力镰刀修剪的低效模式，适配小面积、地形存在小幅起伏的绿化作业场景，无法替代大型乘骑式割草设备在开阔大面积草场的作业效率，但在狭窄通道、乔木周边、花坛边缘等大型设备无法进入的区域，具备灵活作业的优势。设备整体采用手推自走结合的结构布局，操作扶手设置在设备后侧上方，扶手采用弧形弯管结构，适配成年人站立操作的握持高度，扶手表面预留防滑握持区域，操作时无需过度弯腰即可控制设备行进方向，扶手与主机架之间设置减震连接结构，可过滤动力单元运转产生的高频振动，降低长时间操作的手部疲劳感。

　　动力单元布置在设备机架上部靠后位置，重心靠近整机几何中心，避免作业时机头翘起或侧翻，动力输出端通过传动结构连接下部的切割刀盘，刀盘为圆形旋转结构，边缘布置多组切割刀片，刀片采用可拆卸式安装结构，磨损后可单独更换无需整体更换刀盘，刀盘外围设置环形防护外罩，外罩下边缘距离地面预留固定高度，以此控制草坪修剪后的留茬高度，外罩同时可阻挡切割过程中飞溅的草屑、碎石，避免杂物飞出伤及操作人员或周边行人。行走系统采用三轮布局，前部设置单只万向转向轮，后部两侧设置两只驱动行走轮，轮体采用橡胶材质外层带防滑纹路，在湿润草坪表面行走时不易打滑，前部万向轮可360度旋转，操作人员推动扶手转向时无需大幅挪动设备整体，即可完成小半径转弯，适配乔木周边、

　　路沿石旁的贴边修剪需求。设备的切割高度可通过轮系与机架的连接调节结构实现多档位调整，不同档位对应不同的留茬高度，可根据不同草种的养护要求选择对应档位，比如冷季型草坪留茬高度稍高，暖季型草坪可适当降低留茬高度。机架部分采用型材焊接成型，各部件安装位预留对应的安装孔位，动力单元、传动结构、刀盘、行走轮、扶手均通过螺栓紧固件与机架连接，无焊接死连接结构，日常维护时可单独拆卸故障部件进行更换，无需整体拆解设备。设备的外形尺寸控制在成年人可单人推动转运的范围内，宽度不超过常规住宅单元门的通行宽度，可顺利通过小区人行通道、庭院小门，无需额外拆卸部件即可完成不同作业区域之间的转运，设备底部的刀盘外罩最低位置距离地面的安全间隙经过校核，

　　在坡度不超过15度的起伏草坪上作业时，刀盘不会剐蹭地面造成刀片损坏或设备卡滞。切割作业过程中，动力单元带动刀盘高速旋转，刀片沿圆周方向高速运动形成连续切割面，草茎进入切割范围后被高速旋转的刀片瞬间切断，切断的草屑可沿刀盘外罩的导流方向从侧方排出，避免草屑堆积在刀盘内部造成传动卡滞。设备的操作控制部件全部集成在扶手位置，操作人员无需弯腰即可完成动力启停、转速调整的操作，扶手的握持宽度符合人体工程学设计，双手握持时手臂自然张开角度在舒适范围内，长时间作业不会造成肩部肌肉过度紧张。整机的重量分布经过优化，前部万向轮承载重量占比约30%，后部行走轮承载重量占比约70%，推动时仅需施加较小的水平推力即可控制设备前进，在草况茂密的区域作业时，也不会出现推力过大难以操控的问题。各旋转部件的外侧均设置对应的防护结构，传动带、旋转轴等易卷入异物的部位全部设置防护罩壳，避免作业过程中草屑、树枝卷入传动结构造成设备故障，同时也避免操作人员误触旋转部件引发安全事故。
