采棉机核心采摘臂股机械结构设计

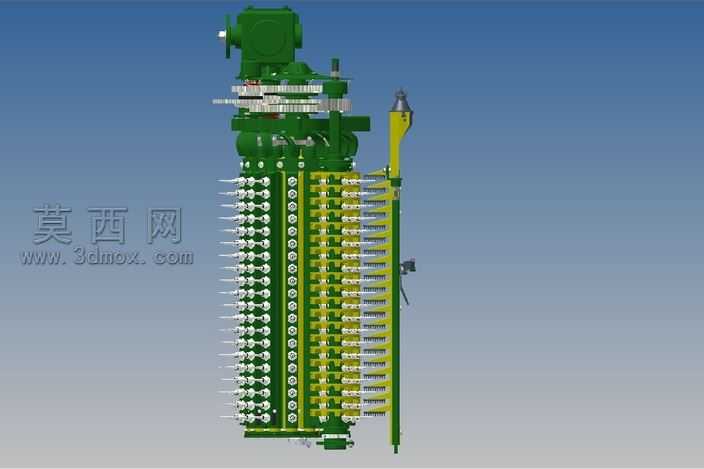

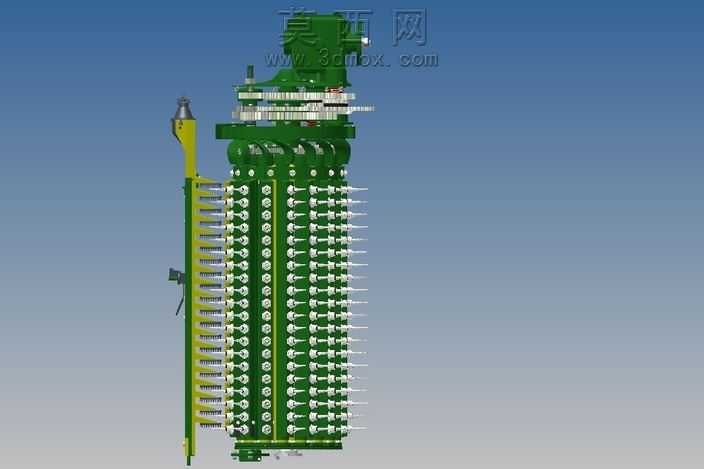

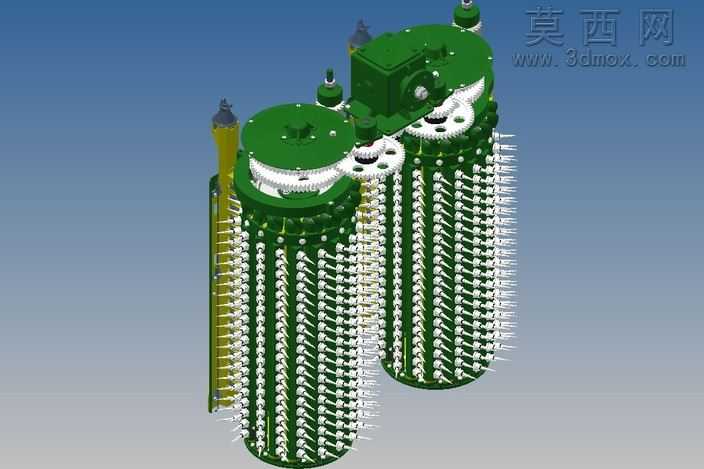

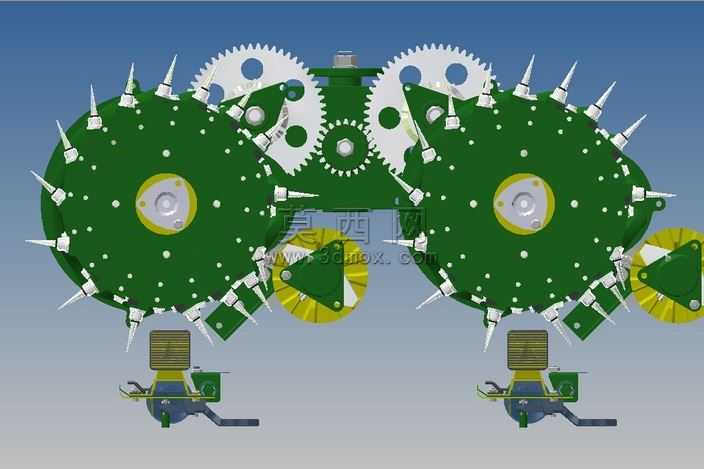

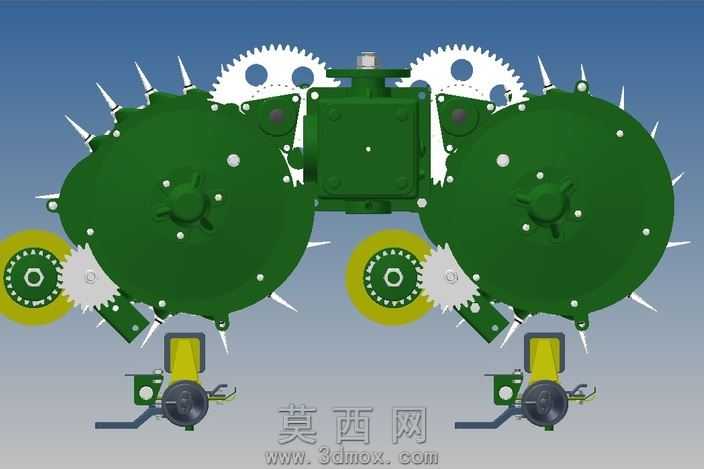

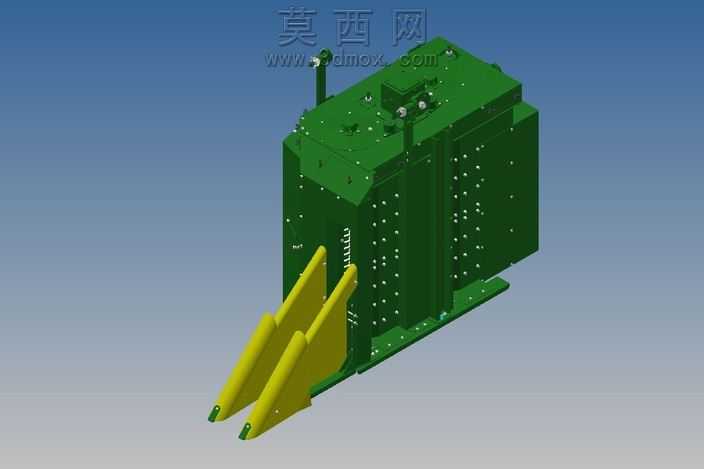

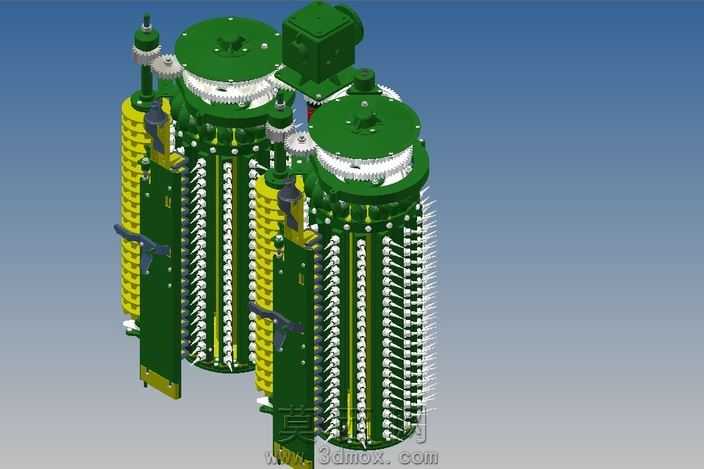

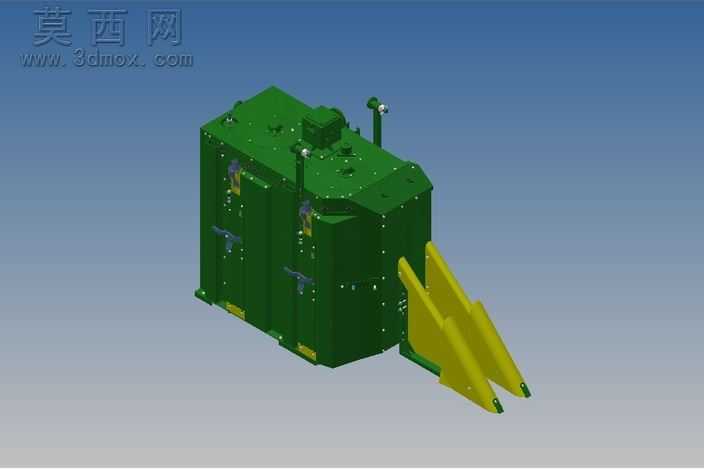

本模型为采棉设备核心采摘执行单元的臂股结构，采用三维参数化建模方式完成整体装配搭建，建模过程严格遵循机械设计的装配逻辑，对每一处零件的配合公差、运动干涉情况做了前置校验，确保结构在虚拟装配状态下可实现预设的传动动作。模型主体采用对称式双采摘盘布局，核心传动部分由多组不同模数的直齿圆柱齿轮构成啮合传动链，建模时对齿轮的齿形参数、分度圆直径、齿顶高系数均按照机械设计标准做了精准还原，保证齿轮啮合的传动比匹配实际采棉作业的转速需求。两侧的采摘盘盘面均匀分布尖刺状采棉钉，建模时对每根采棉钉的安装角度、伸出长度、排布间距做了等距阵列处理，确保采摘作业时可以均匀勾带棉纤维，避免漏采或对棉株造成过度损伤。盘面下方设置的导向与集料结构，采用曲面建模方式完成流道轮廓搭建，模拟采下籽棉的输送导向路径，保证采摘后的棉花可以顺畅进入后续收集管路。材质渲染阶段，对传动齿轮赋予金属哑光钢材质，还原金属零件的磨砂金属质感；采摘盘主体采用深绿色工程塑料材质，匹配农用机械常用的外观配色；采棉钉采用高硬度合金钢材质，添加轻微反光效果突出零件的锋利质感；下部的动力连接与固定基座部分，做了分色处理区分不同功能的零件模块，让整体结构的层级关系一目了然。设计思路上，该单元作为采棉机的标准采摘模块，单台采棉设备通常可搭载6组该类单元协同作业，建模时充分考虑了模块化设计的通用性，将传动、采摘、连接部分做了独立的子装配拆分，方便后续根据不同采棉机的幅宽需求调整搭载数量，同时也便于后续对易损耗的采棉钉、传动齿轮做单独的替换维护。整体结构的运动逻辑通过齿轮啮合实现动力同步传递，两侧采摘盘可做反向同步回转，配合下部的动力输入轴完成连续采摘动作，建模过程中对所有转动副的位置做了同轴度约束，模拟实际运转时的平稳性，避免出现传动卡滞的问题。
