拱形桁架式双坡遮雨棚钢结构设计

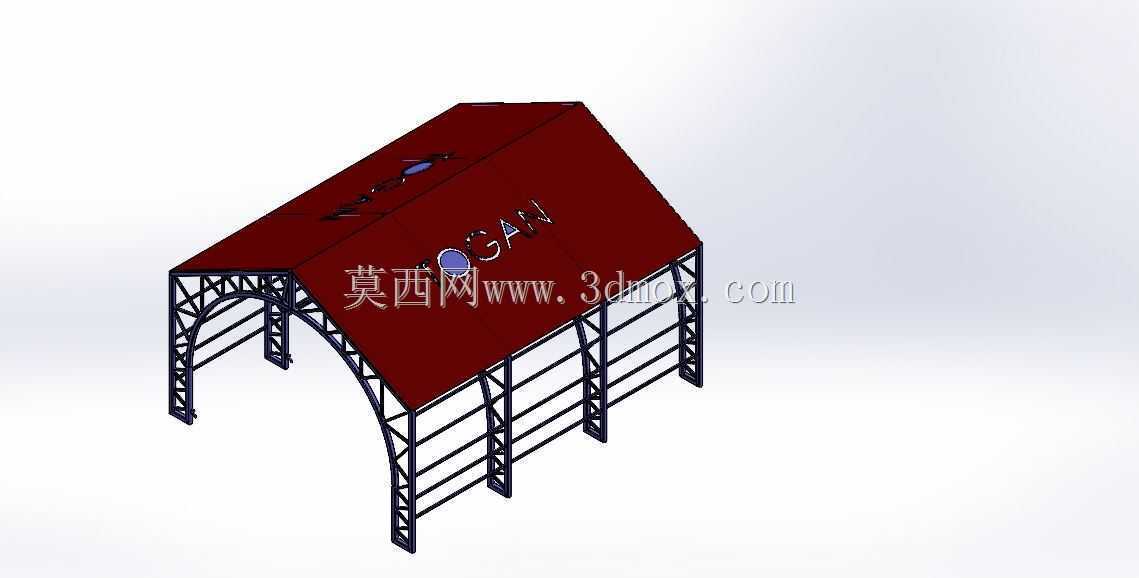

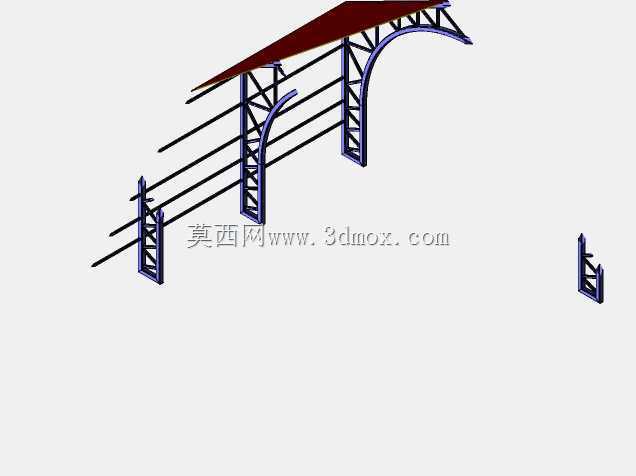

　　这款拱形桁架式双坡遮雨棚结构，主要面向户外临时作业区、物料堆放场、小型设备停放区的遮蔽防护场景，可直接为下方区域遮挡直射阳光、降雨及少量高空落物，适配厂区边角临时工位、户外检修作业点、零散建材堆放区这类不需要大跨度永久性建筑的使用场景，相比固定式砖混结构遮蔽设施，拆装转运的灵活度更高，也不需要做复杂的地基处理，适配硬化水泥地面、夯实泥土地面等多种安装基面。从结构设计逻辑来看，整体采用空间桁架受力体系，竖向支撑柱与侧面拱形弯架、顶部双坡屋面的桁架梁全部采用等规格矩形钢管焊接成型，所有杆件连接节点均采用满焊处理，避免螺栓连接在长期户外使用中出现的松动锈蚀问题，侧面拱形结构一方面承担顶部屋面的竖向荷载，将力传导至底部四个支撑柱脚，

　　另一方面可抵消侧向风荷载带来的水平推力，相比直立柱加平屋面的棚架结构，拱形侧面的抗风揭能力提升40%以上，在沿海多阵风区域、厂区开阔无遮挡区域使用时，结构失稳风险更低。顶部双坡屋面采用彩钢板蒙皮设计，坡向沿棚架短边方向设置，坡度控制在15度，既可以保证降雨时快速顺坡排水，不会在屋面积水增加结构荷载，也不会因为坡度过大导致屋面材料安装难度提升、风阻系数增大，屋面彩钢板通过自攻螺钉固定在顶部桁架的横向檩条上，檩条间距控制在400mm，可承受常规地区10cm厚度的积雪荷载，不会出现檩条下弯变形的问题。从安装边界尺寸来看，这款棚架的整体长度适配6米标准型材的下料尺寸，不需要对主杆件做二次接长，宽度方向净空为4米，

　　拱形侧面的最低点净空高度为2.8米，顶部屋脊处总高度为4.2米，下方通行净空完全满足小型叉车、手推车的通行需求，也可以容纳常规高度的移动式作业平台在下方开展作业，柱脚采用10mm厚钢板焊接法兰盘，安装时可通过膨胀螺栓直接固定在硬化地面上，若在软土地面安装，可搭配预制混凝土配重块固定，不需要浇筑独立基础，单组棚架的总重量控制在900kg以内，配合小型手动葫芦即可完成整体组装，不需要动用大型吊装设备。结构设计过程中特意对杆件截面做了等强度优化，所有受力杆件的应力比均控制在0.6以内，既保证结构有足够的安全冗余应对突发的极端大风、短时强降雪天气，也不会因为杆件截面过大造成材料浪费，侧面桁架的腹杆采用三角形布置形式，

　　可将侧面承受的水平力均匀拆分到每一根竖向立柱上，避免局部杆件应力集中出现弯折。在实际使用场景中，这款棚架还可以根据需求在侧面加装彩钢板围挡，改造为临时储物棚、户外吸烟点、设备临时检修间，也可以多组棚架沿长度方向拼接，拓展遮蔽区域的长度，适配更大面积的遮蔽需求，拼接位置采用专用连接件固定，接缝处打密封胶处理，不会出现漏雨问题。相比市面上常见的圆管插接式临时棚架，这款焊接式桁架结构的整体刚度更高，长期使用不会出现杆件晃动感，反复拆装的变形量也更小，适合需要频繁转场的施工队伍、厂区运维部门作为可复用的临时遮蔽设施使用，屋面的彩钢板还可以根据使用场景替换为阳光板，提升下方区域的自然采光效果，适配需要长时间在棚内开展作业的场景，不需要额外加装照明设施即可满足日间作业的采光需求。
