带油门控制功能的设备操控手柄结构

　　这款带集成开关的操控手柄，核心应用场景覆盖园林作业机械、两轮代步车辆、小型动力设备的操控端，是动力输出调节与安全锁止功能集成的手持操控部件。在割灌机、油锯这类手持园林作业设备上，该手柄作为操作者与设备动力系统交互的核心接口，直接决定作业过程中动力输出的响应精度与操作安全性；在轻型摩托、电动代步车这类轮式代步工具上，该手柄集成的油门触发结构替代传统的转把式油门，适配拇指操作的操控逻辑，降低长时间握持的操作疲劳度。

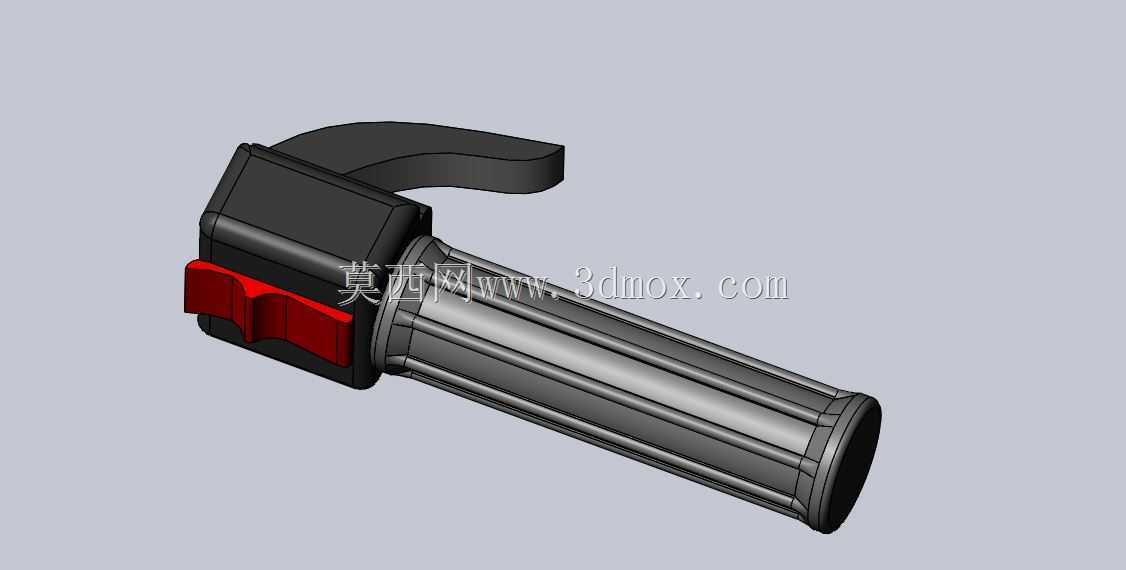

　　从功能特性来看，手柄主体采用握持段带纵向防滑筋的柱形结构，握持段外径适配成年男性手掌围度，表面的纵向筋条沿握持轴向均匀分布，既可以避免手部出汗或者沾附油污时出现打滑，也能在握持时给手指提供明确的触感定位，不需要目视确认就能快速找准握持位置。集成的红色开关拨块设置在手柄靠近安装端的拇指自然落点位置，拨块的凸起高度控制在8mm以内，既保证拇指按压时的触感反馈清晰，又不会因为凸起过高在作业过程中被树枝、线缆等外物意外触碰触发误操作。拨块采用两段式卡位设计，第一段为怠速锁止位，此时设备动力维持最低怠速输出，第二段为动力调节位，拨块的按压行程与动力输出开度呈线性对应关系，操作者可以通过拇指的按压力度精准控制动力输出大小，不需要转动手腕就能完成动力调节，在长时间持续作业时能大幅降低腕部的劳损概率。

　　设计过程中，首先对不同应用场景的操作姿态做了实车、实机的握持姿态采集：园林作业时操作者往往需要在灌木、枝桠间穿行，手腕需要保持灵活调整设备角度，因此油门控制不能依赖手腕转动，否则在调整设备角度时会意外改变动力输出，引发安全风险；两轮车辆在低速穿行复杂路况时，拇指操控的油门可以让手部始终保持握持车把的状态，不需要因为转动油门而改变手部握持位置，遇到突发状况时可以更快捏合制动部件。基于这些场景需求，手柄的安装端采用标准的圆管适配结构，内径匹配行业通用的22mm、25mm两种操控杆管径，安装端设置有周向定位的卡槽与紧定螺钉孔，安装时只需要将手柄套入操控杆端，对准卡槽拧紧紧定螺钉就能完成固定，不需要额外做焊接或者粘接处理，后期维护更换时可以快速拆装。

　　安全锁止结构集成在油门拨块的内侧，只有当操作者握持手柄时，掌根部位先压下锁止拨片，拇指才能按动油门拨块调节动力输出，如果手部脱离手柄，锁止拨片会在内部弹簧的作用下自动复位，将油门拨块锁止在怠速位置，避免设备脱手后动力持续输出引发安全事故。手柄的外壳采用高强度工程塑料注塑成型，握持段的壁厚控制在3mm，既保证结构强度能够承受作业过程中的磕碰、跌落冲击，又不会因为壁厚过大导致整体重量过高，增加手部的负重。拨块与内部的触发结构采用耐磨的POM材质，长期反复按压的磨损量控制在极低水平，能够满足上万次操作的使用寿命要求。

　　从安装边界来看，手柄整体的轴向长度控制在120mm，安装后突出操控杆的径向尺寸不超过45mm，不会在车把或者操作杆上占用过多的安装空间，预留出的位置可以安装制动拉杆、熄火开关等其他操控部件。手柄的出线端设置在安装端的侧下方，控制线缆从侧下方引出后沿操控杆走线，不会干扰手部的握持动作，也不会在转动车把或者调整操作杆角度时出现线缆拉扯的问题。针对不同设备的动力控制需求，手柄内部的触发结构可以适配霍尔式非接触传感器或者拉线式机械结构，不需要更改外部的握持壳体就能完成不同控制方式的适配，覆盖从传统燃油动力设备到电动设备的操控需求。

　　在人体工学设计层面，手柄的握持段做了1.5度的锥度设计，靠近安装端的直径略大于自由端，握持时手指自然弯曲的弧度与锥度表面完全贴合，长时间握持不会出现局部压强过大导致的手部压痛。油门拨块的按压阻尼做了分段调校，初始按压段阻尼略大，避免轻微触碰就改变动力输出，中段阻尼线性变化，方便精准控制动力开度，末段阻尼略微提升，给操作者明确的最大动力位触感反馈，不需要看仪表就能感知到动力输出已经达到最大值。
