D6-3型螺旋泵定子结构设计方案

　　在市政污水处理、高粘度流体输送、食品浆料转运这类工况里，螺旋泵的定子是决定整机输送效率、介质适配性、运行寿命的核心过流部件，D6-3型号的螺旋泵定子，就是针对中小流量、高扬程的粘稠介质输送场景开发的核心配套部件。从实际工程应用来看，这类定子常配套在单螺杆螺旋泵上，用来输送含固体颗粒的污泥、果酱、膏状化工原料这类普通离心泵难以适配的介质，运行时定子和转子配合形成连续的密闭腔室，通过腔室的轴向推移实现介质的平稳输送，不会对输送介质产生过度剪切，也不会因为介质含少量颗粒就出现卡滞、回流的问题。

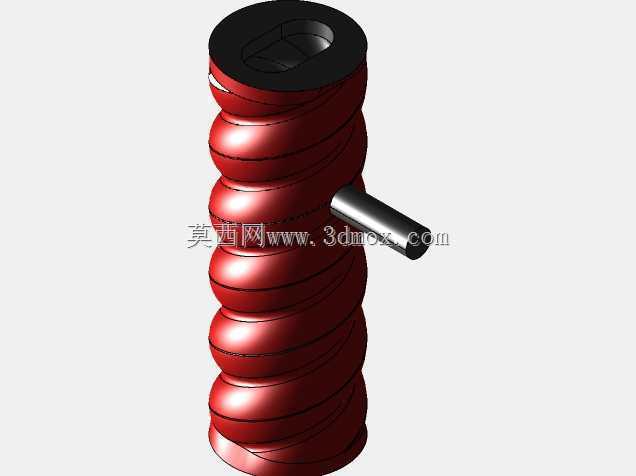

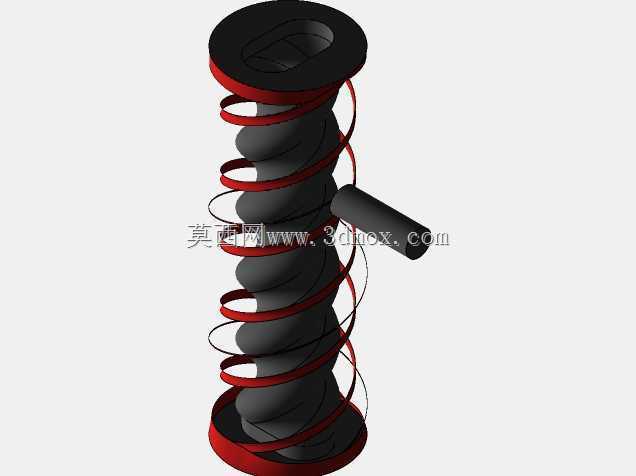

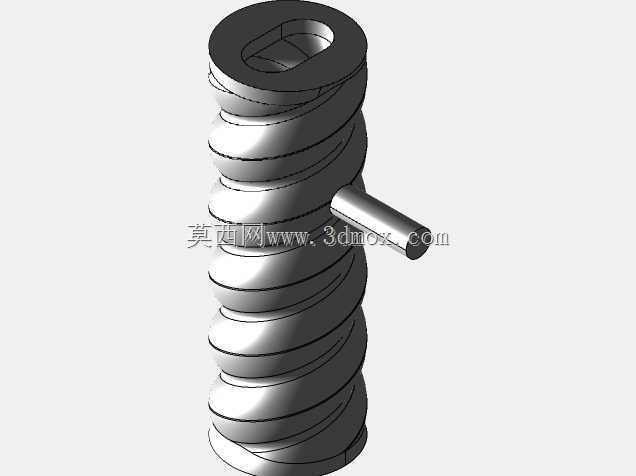

　　从结构设计思路来看，这个定子采用了等螺距的螺旋内腔构型，外部是带安装定位法兰的圆柱壳体，内腔的螺旋导程和配套转子的螺距完全匹配，两端的法兰端面做了同轴度定位止口，安装时可以直接和泵体的进出口段对接，不需要额外调整同轴度。侧面预留的径向接口是用来接入冲洗或者冷却介质的，在输送高温介质或者容易干结的物料时，可以通过这个接口通入冷却水或者冲洗液，避免介质在定子和转子的配合间隙里干结卡滞，也能带走运行时橡胶衬套摩擦产生的热量，延长定子的连续运行时长。

　　外形尺寸方面，这个定子的整体轴向长度适配D6-3型号泵的安装腔空间，两端法兰的螺栓孔位和同型号泵体的安装孔完全匹配，不需要对现有泵体做任何改装就可以直接替换安装。外部壳体采用金属材质做支撑骨架，内腔的螺旋工作面衬有耐磨弹性材质，既保证了整体结构的刚性，能承受输送高压介质时的径向压力，又能通过弹性衬套和金属转子形成过盈配合，保证腔室的密封性，减少输送过程中的回流损失。螺旋工作面的螺旋升角经过反复校核，在保证介质推送效率的同时，尽可能降低转子转动时和定子内壁的摩擦阻力，减少运行时的功率损耗。

　　在实际选型替换时，需要注意这个定子的安装边界：两端法兰的对接面要和泵体的密封槽完全对齐，侧面的径向接口要根据现场管路布局调整朝向，避免和周边的管路、支架产生干涉。定子内腔的螺旋旋向和配套转子的旋向必须完全匹配，安装前要确认转子的转动方向和螺旋推送方向一致，反向运行会导致介质无法正常输送，还会加剧定子衬套的异常磨损。针对不同的输送介质，这个定子的衬套材质可以做对应调整，比如输送含油介质时选用耐油橡胶衬套，输送腐蚀性化工介质时选用氟橡胶衬套，输送食品级介质时选用符合食品接触标准的硅胶衬套，外部的金属支撑骨架尺寸完全统一，不需要更改安装结构就能适配不同材质的衬套。

　　从运行特性来看，这个定子和转子配合形成的密闭腔室是连续推移的，输送过程中介质的流速稳定、脉动小，不会对下游的管路和计量设备产生冲击，很适合用在需要精准计量输送的工况里。定子的螺旋型腔的截面是和转子共轭的摆线构型，配合间隙控制在合理范围内，既不会因为间隙过大导致容积效率下降，也不会因为间隙过小导致启动扭矩过大、衬套过早磨损。在日常维护时，只需要拆开两端法兰的连接螺栓就可以抽出定子进行更换，不需要拆解整个泵体的传动结构，现场维护的效率很高。针对含固体颗粒的输送工况，定子的弹性衬套可以容纳少量小直径的固体颗粒，不会像刚性泵腔那样出现颗粒卡滞导致的部件损坏，对介质的杂质容忍度更高。
