不锈钢卧式喷射泵结构设计方案

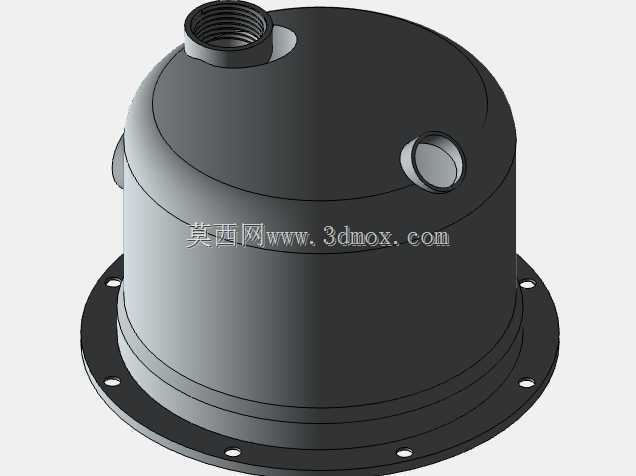

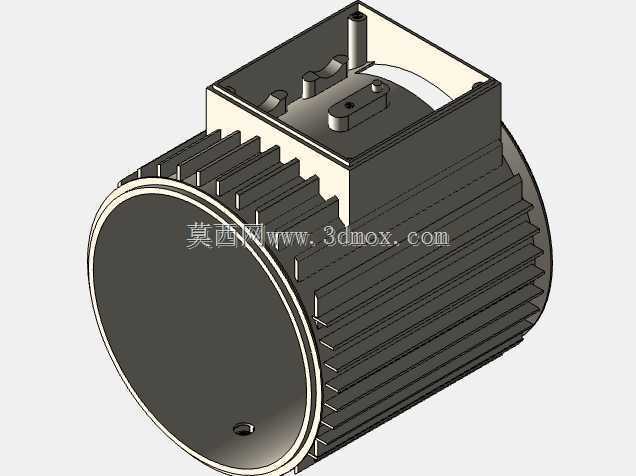

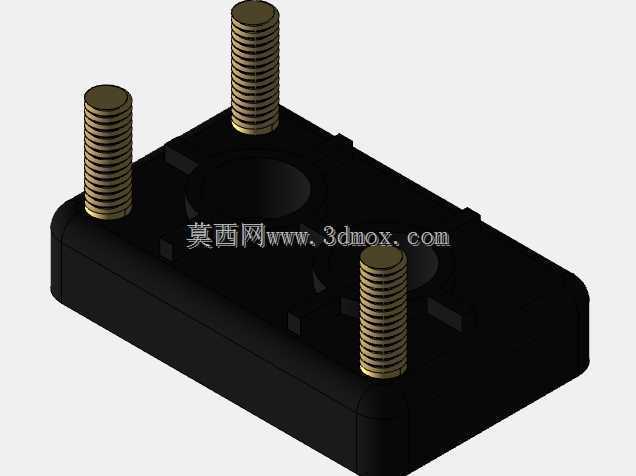

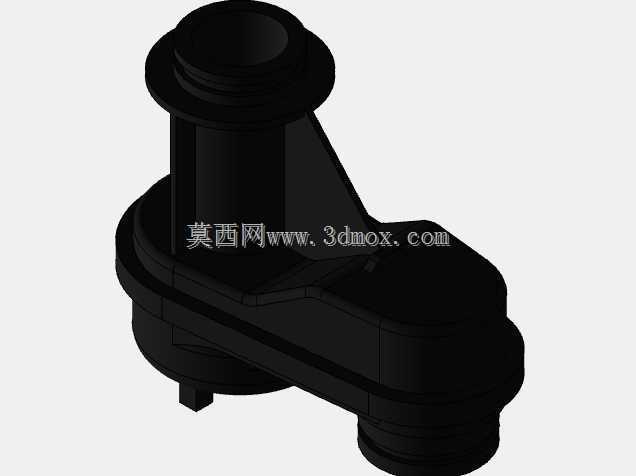

　　两个安装脚的孔位间距按照常规民用泵安装基座的通用尺寸设计，不需要额外定制安装支架，直接通过膨胀螺栓就能固定在水泥基座或者设备机架上，接线盒位于驱动端顶部，采用凸起的方型结构，预留的线缆接入空间足够容纳常规三芯电源线的弯折半径，不会出现接线时线缆过度弯折损伤绝缘层的问题。从功能特性的设计逻辑来看，泵头部分采用全不锈钢冲压焊接结构，过流面没有多余的棱角，一方面是减少流体在腔体内的沿程阻力，提升喷射增压的效率，另一方面不锈钢材质的抗锈蚀特性，能适配生活供水、轻度腐蚀性流体输送的需求，避免长期使用后锈渣污染输送介质。进出口的接口采用标准外螺纹结构，和常规民用供水管道的内螺纹接头直接匹配，不需要额外做转接头适配，这款喷射泵的三维结构设计，核心围绕民用供水、小型流体增压场景的实际安装与使用需求展开，在做结构拆解之前，先梳理其常见的落地场景：自建房低层供水增压、小型园艺喷淋系统供水、小型水处理设备前端增压、家用自来水管道压力补足，甚至部分小型加工场景的循环水输送都能覆盖，这类场景对设备的占地尺寸、安装便捷性、运行稳定性的要求，远高于极端工况下的性能冗余，这也是整个结构设计的核心出发点。从外形尺寸与安装边界来看，整体采用卧式同轴布局，泵体与驱动端直连，没有额外的联轴器外伸结构，整体轴向长度控制在适配家用安装空间的范围内，径向最大尺寸集中在泵头不锈钢腔体位置，底部的支撑脚采用一体化压铸的支脚结构，

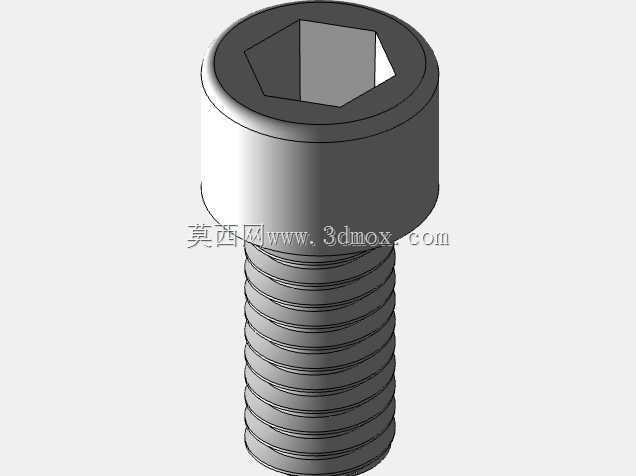

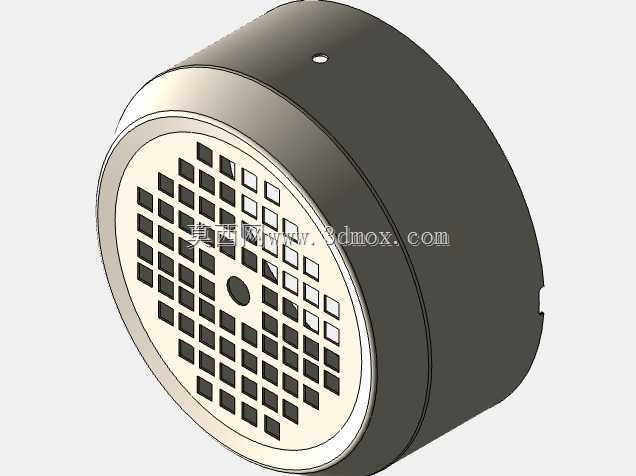

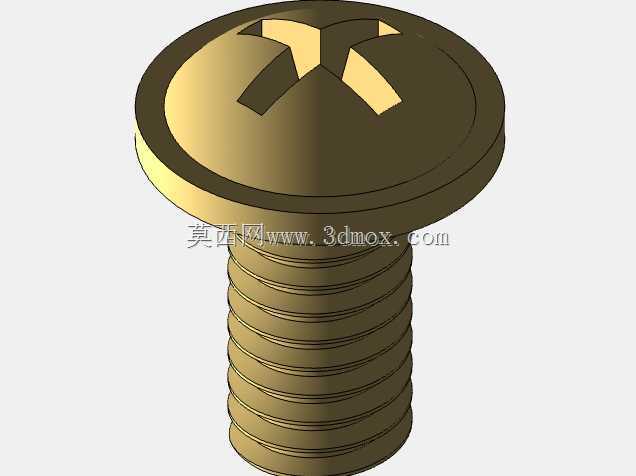

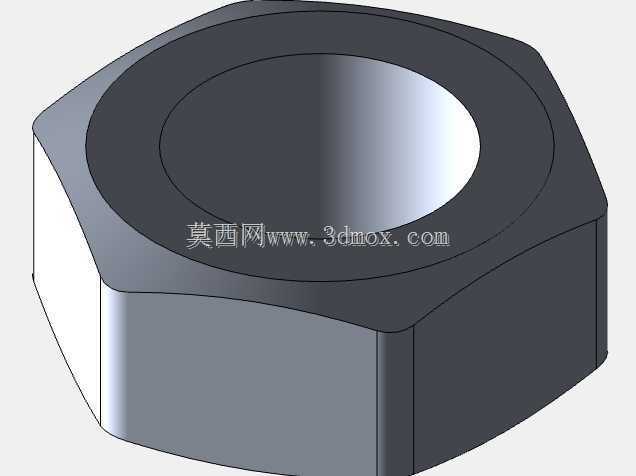

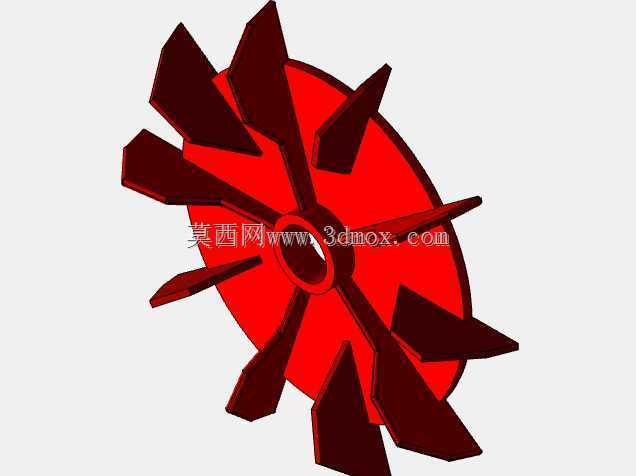

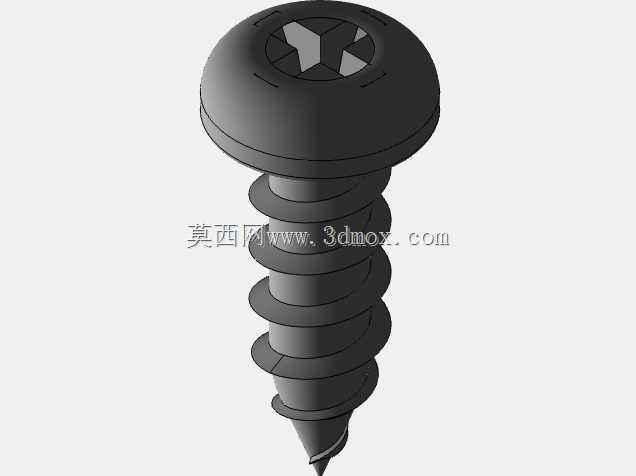

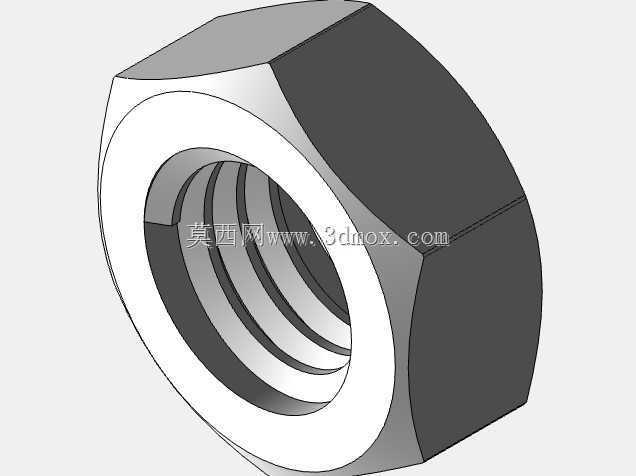

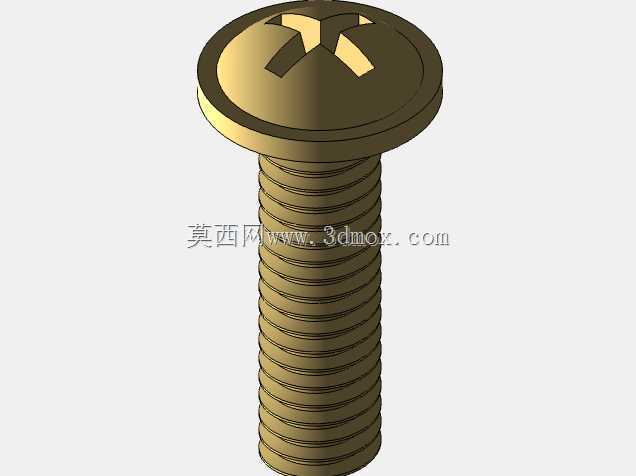

　　现场安装时能大幅减少管路连接件的数量，降低漏水隐患。驱动端的散热筋采用轴向平行布局，和卧式安装的空气流动方向匹配，设备运行时带动的空气流能顺着散热筋的沟槽快速带走电机运行产生的热量，不需要额外加装散热风扇就能满足连续运行的温升要求，这一点对于长期安装在户外或者通风不佳的设备夹层内的场景非常实用。在结构设计的细节处理上，泵体和驱动端的连接采用法兰式止口定位，装配时止口能自动保证泵轴和电机轴的同轴度，减少装配时的找正工作量，连接螺栓采用均匀分布的内六角螺栓，外观整洁同时也能避免突出的螺栓头在安装空间狭小时和周边管路产生干涉。泵体底部设置了独立的放水螺塞，当设备长期停用或者冬季环境温度低于零度时，可以拧开螺塞排空腔体内的存水，

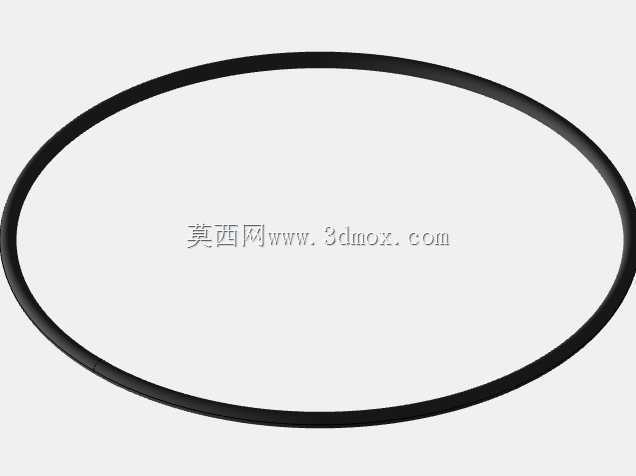

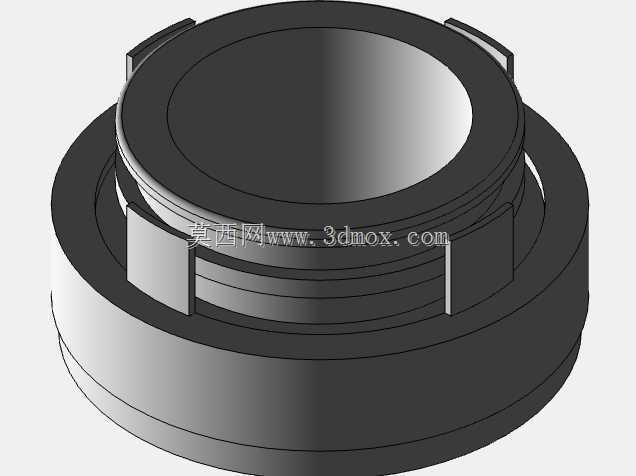

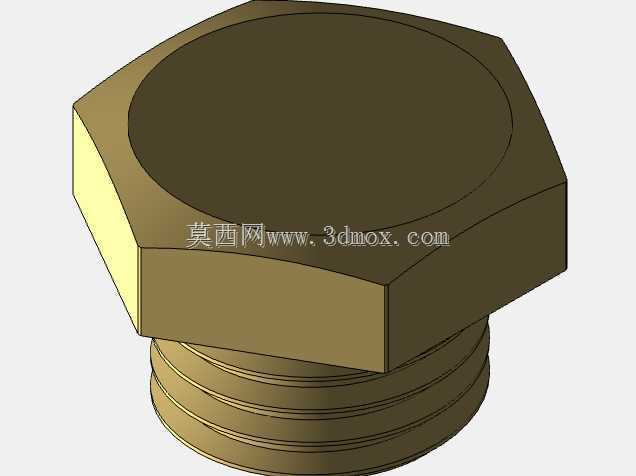

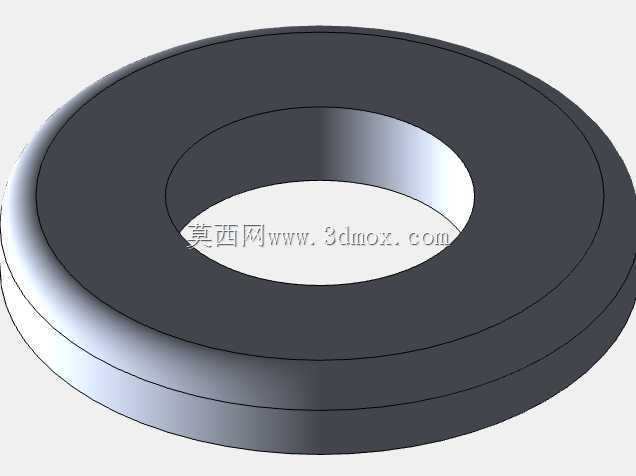

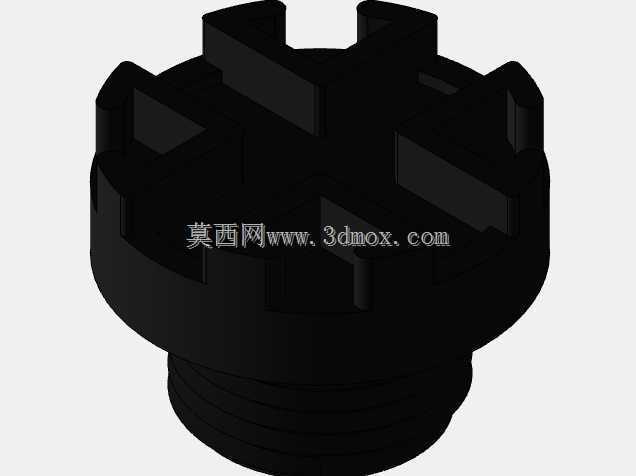

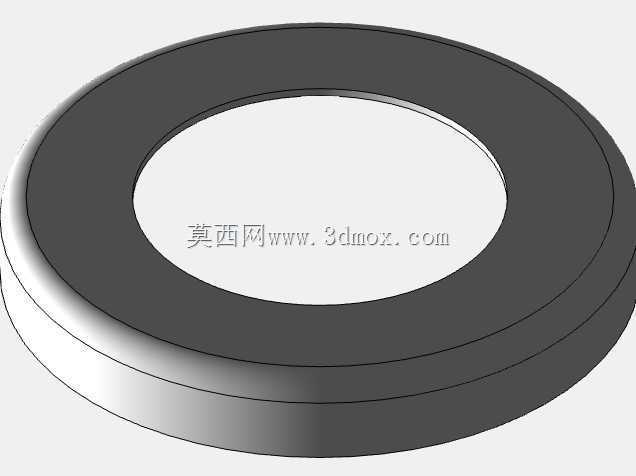

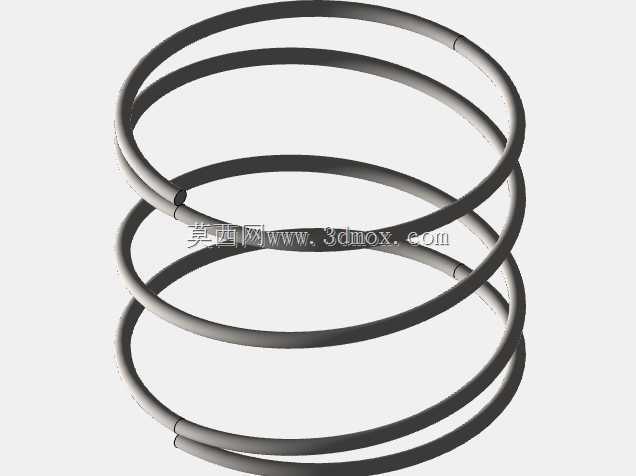

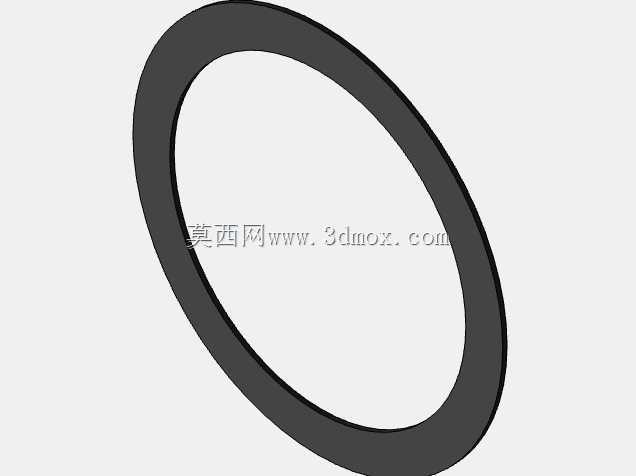

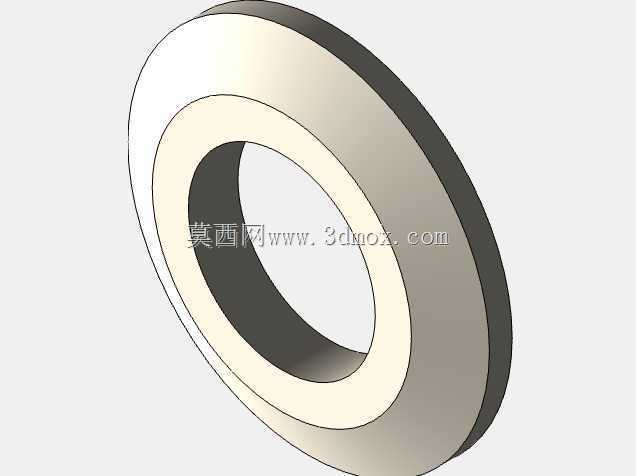

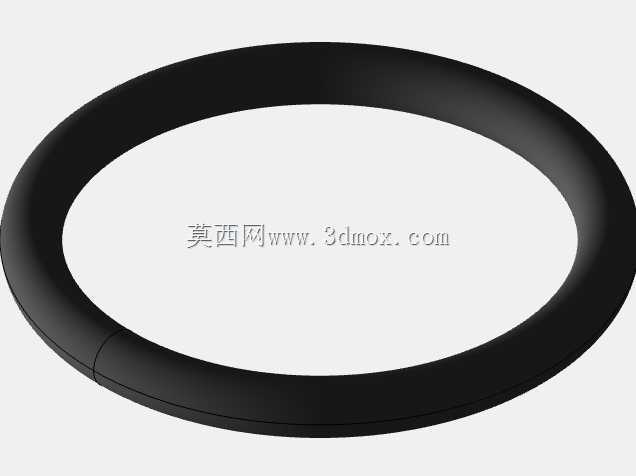

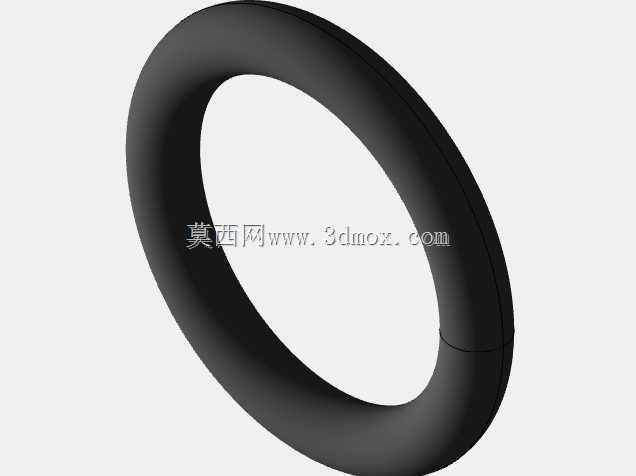

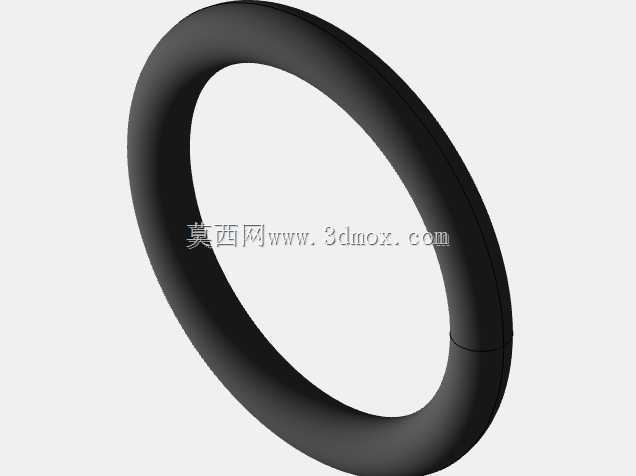

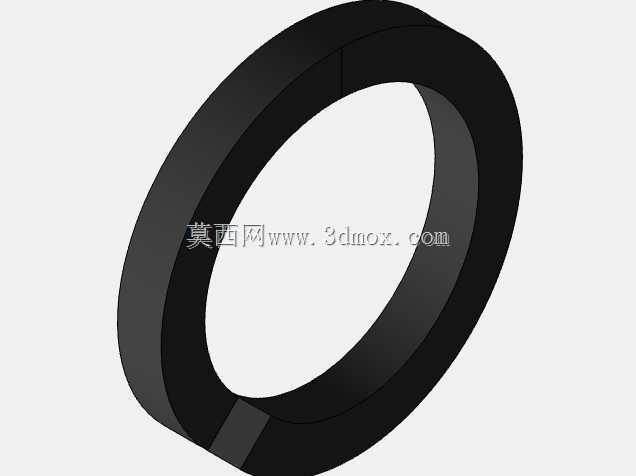

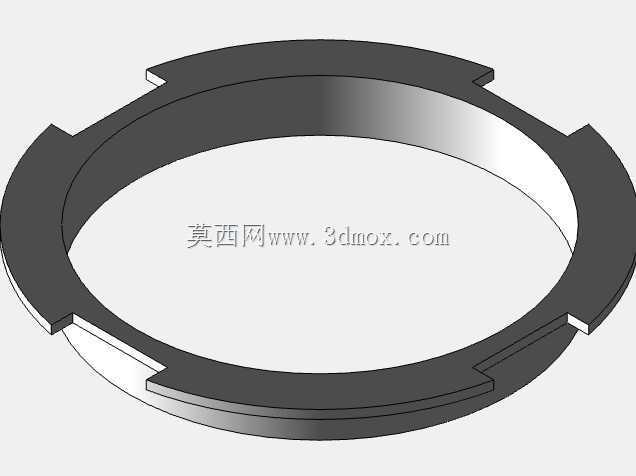

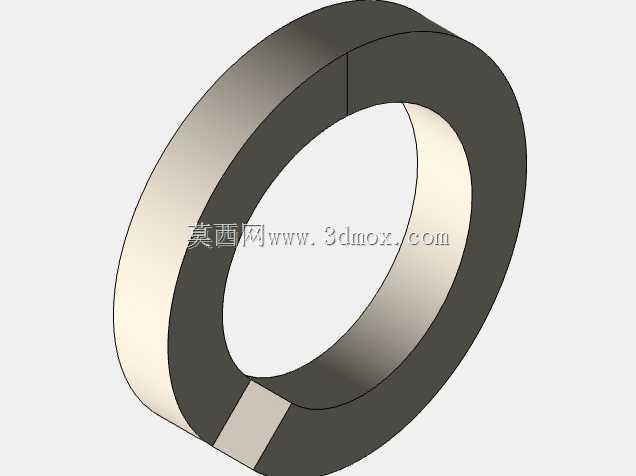

　　避免存水结冰膨胀胀裂泵腔，这个细节是很多民用泵设计时容易忽略的点，在做三维建模时特意把螺塞的位置设置在腔体最低点，保证存水能完全排空，没有残留积液。泵轴的密封位置采用机械密封结构，相比传统的填料密封，机械密封的泄漏量更小，运行时的摩擦阻力更低，不需要定期压紧填料压盖来维持密封效果，能减少后期的维护工作量，建模时特意还原了机械密封的动环、静环、弹簧补偿结构的装配关系，能直观看到密封件的压缩量是否在合理区间，避免后续生产装配时出现密封压缩量过大导致快速磨损，或者压缩量不足导致泄漏的问题。顶部的注水螺塞位置设置在泵腔的最高处，首次启动前拧开螺塞就能往腔体内灌满引流水，排尽腔体内的空气，避免喷射泵因为气缚无法正常抽水，

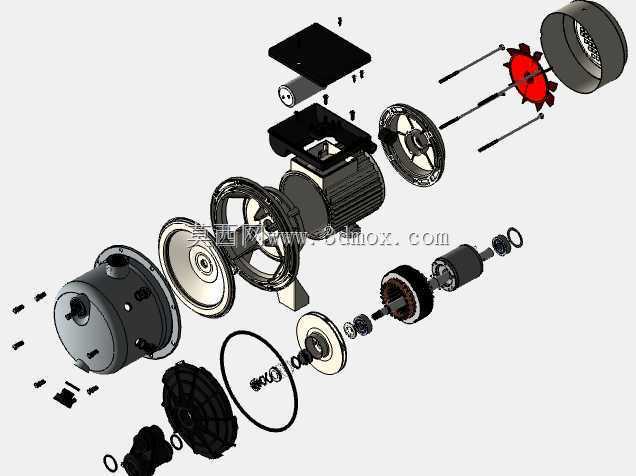

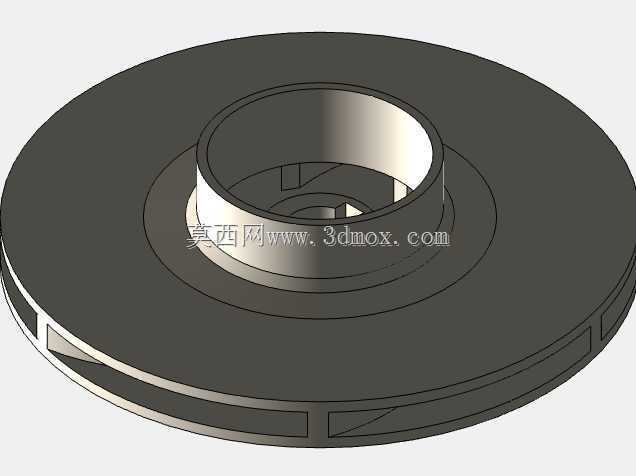

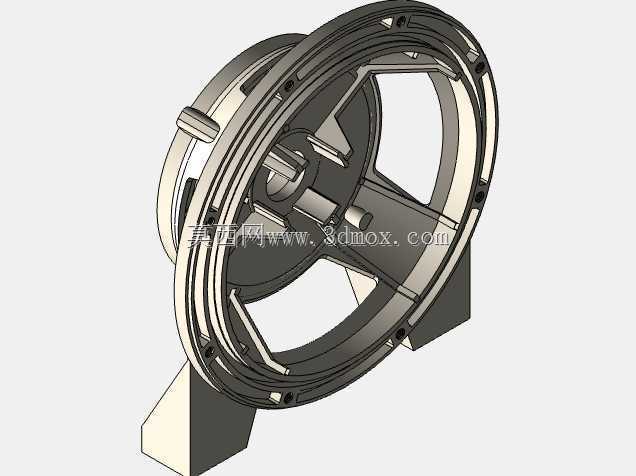

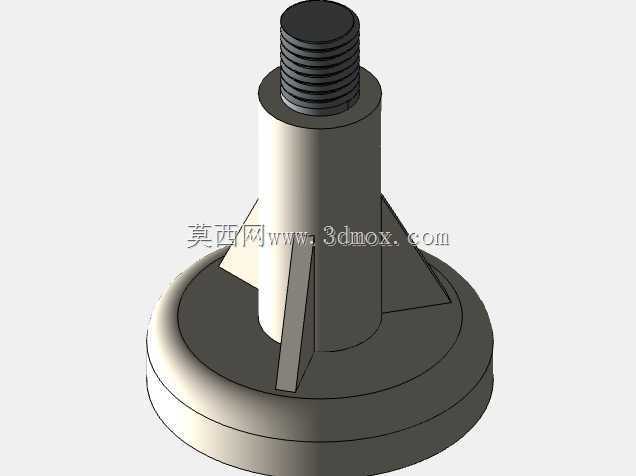

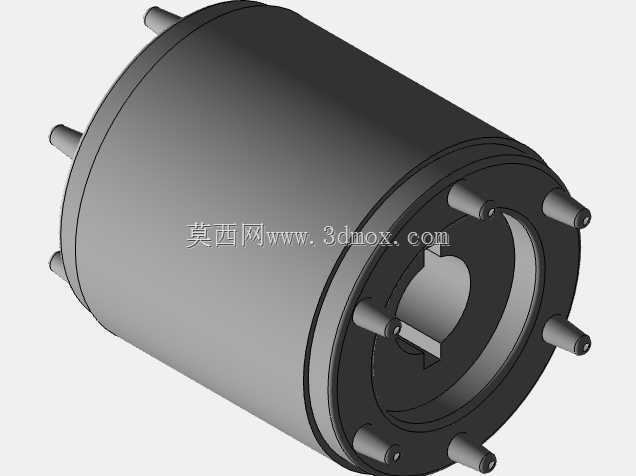

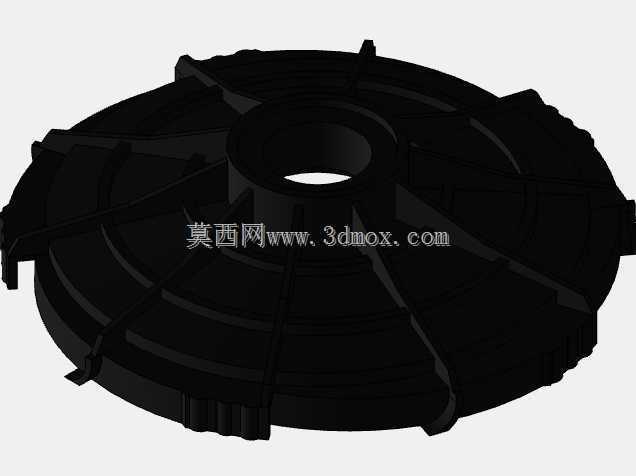

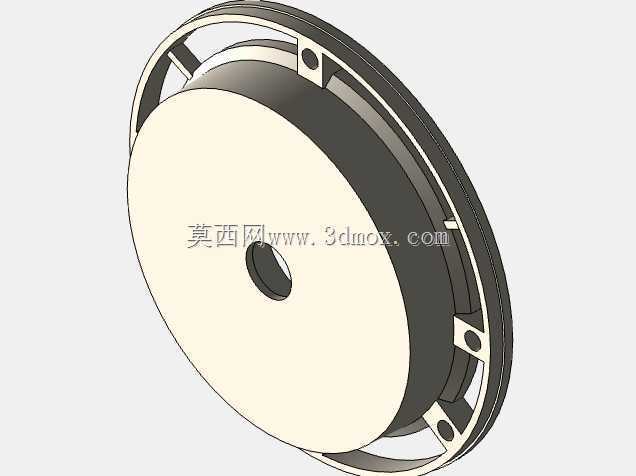

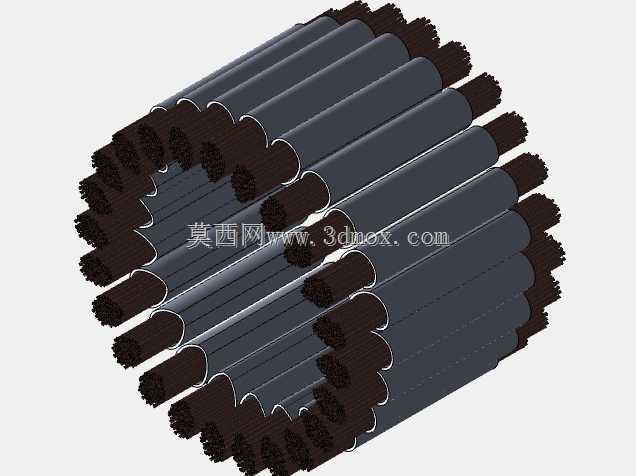

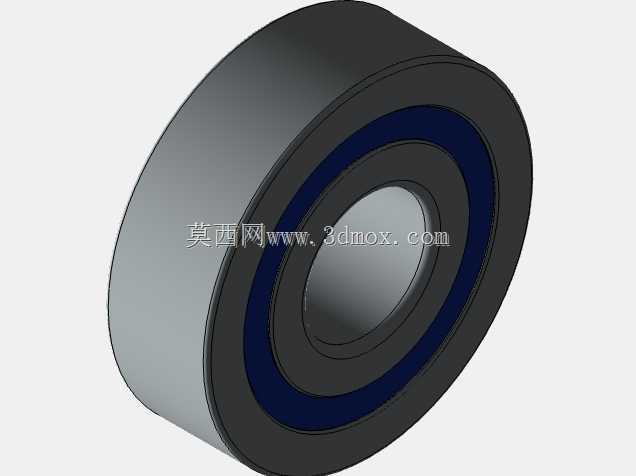

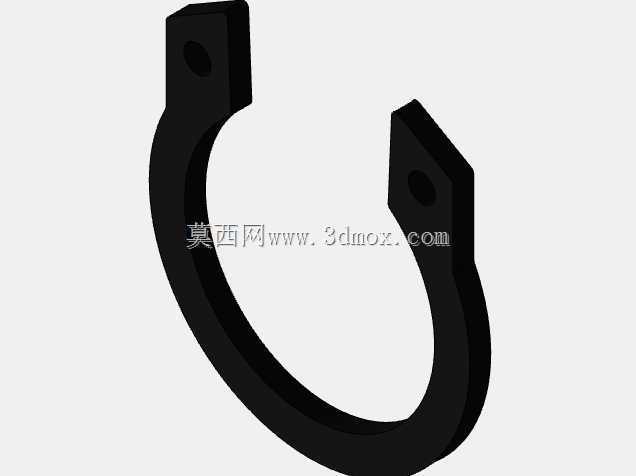

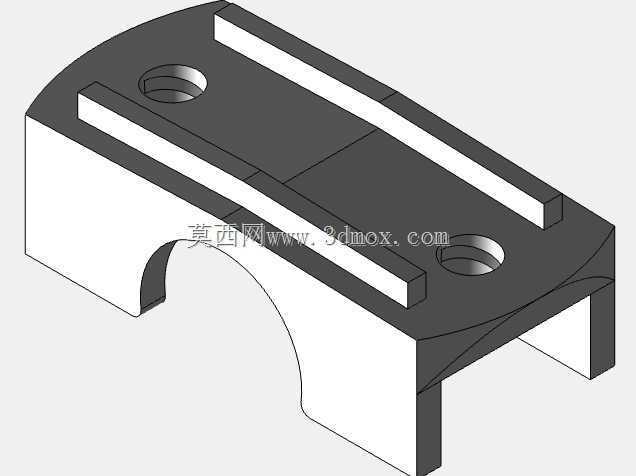

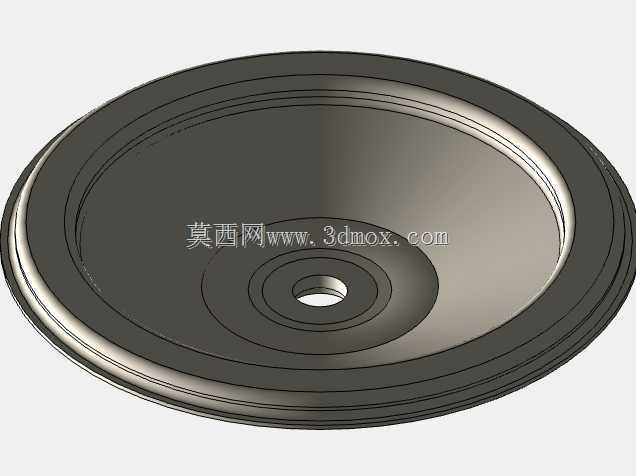

　　螺塞的尺寸采用标准规格，用户后期更换或者加装排气阀都能找到匹配的配件。支撑脚的结构做了加强筋处理，在泵体满水运行产生振动时，支撑脚不会因为长期交变应力出现断裂，安装孔的位置做了沉台设计，螺栓拧紧后螺栓头不会突出支撑脚底面，保证设备安装后能完全贴合安装基面，减少运行时的振动噪音。从三维建模的细节来看，所有的圆角、倒角都按照实际加工工艺要求做了还原，不锈钢泵体的焊接位置预留了合理的焊接坡口，不会出现建模时两个零件直接贴合，实际生产时无法焊接的问题，电机外壳的散热筋厚度、拔模角度都按照压铸工艺的要求设置，能直接对接后续的模具开模工作，不需要二次调整结构。整个模型的装配关系完全按照实际产品的装配顺序搭建，从后端的电机端盖、定子转子组件，到中间的连接支架、机械密封组件，再到前端的泵腔、叶轮、进出口接头，每一个零件的装配约束都和实际生产一致，不管是用来做产品结构验证，还是用来做安装指导的爆炸图制作，都能直接调用，不需要重新拆解结构。在做结构校核的时候，特意验证了泵体在额定工作压力下的壁厚强度，不锈钢腔体的壁厚能承受1.2倍额定压力的静压测试，不会出现变形或者渗漏的问题，进出口的螺纹连接长度也按照管螺纹的标准啮合长度设计，保证管路连接后不会因为压力波动出现脱开或者泄漏。
