手动压水井取水装置结构设计

　　在分散式农村供水、小型农田零散地块灌溉、野外临时作业营地取水等场景中，手动压水装置是无需外接电力即可完成浅层地下水提取的核心设备，尤其适配电网覆盖不完善的丘陵、山区村落，以及临时施工点位的生活取水需求，这类装置依靠人力驱动即可完成水体提升，结构简单可靠，日常维护门槛极低，不需要专业运维人员即可完成故障排查与易损件更换。

　　这款手动压水装置的核心功能是通过杠杆驱动内部活塞组件做往复运动，在泵腔内部形成负压环境，将地下管井内的水体抽吸至地面，单次压动杠杆即可完成一次吸水-排水的循环过程，连续扳动杠杆即可实现持续出水，出水端采用平直出水流道设计，可直接对接盛水容器，也可外接软管将水体输送至就近的蓄水容器内，适配日常取水、小面积菜地浇灌、牲畜饮水供给等多种实际使用需求。

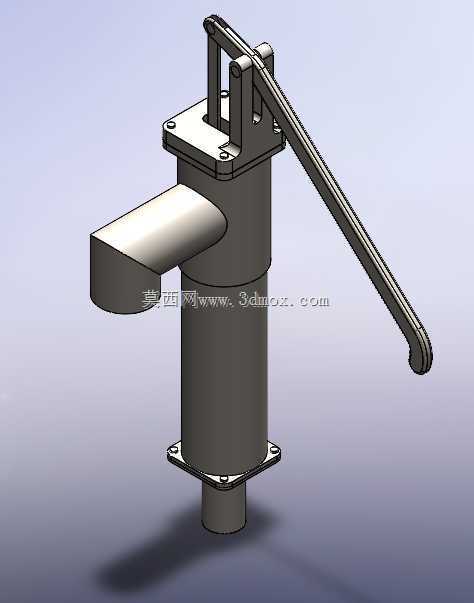

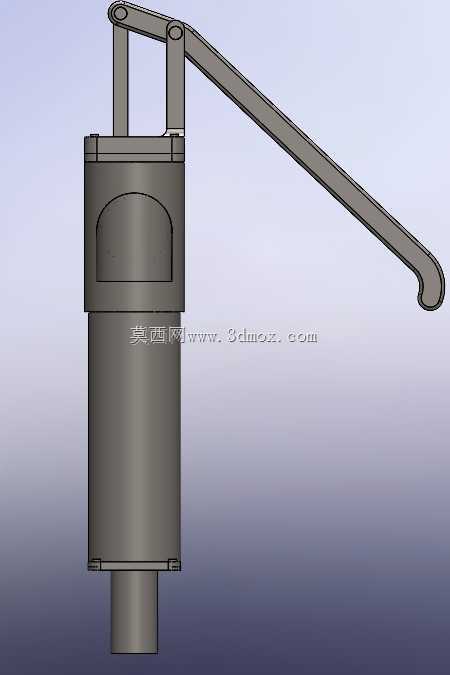

　　从结构设计思路来看，整体采用立式同轴布局，核心承压部件为圆柱形泵体，泵体上下两端均设置带安装孔的法兰盘结构，下端法兰用于对接地下井管，安装时可通过螺栓将泵体固定在井台的混凝土基座上，保证设备运行时的结构稳定性，避免长期扳动杠杆造成泵体偏移；上端法兰用于固定杠杆支撑支架，支架采用双侧立板支撑结构，为杠杆提供稳定的转动支点，杠杆采用长力臂设计，人力操作时可通过力臂放大作用降低操作力度，老人、孩童也可轻松扳动完成取水操作。

　　安装边界方面，泵体主体为等直径圆柱结构，下端对接的井管适配100-200毫米直径的不锈钢井管，也就是行业内常说的3.9-7.9英寸管井，安装时需保证泵体轴线与井管轴线重合，避免偏心安装造成密封件偏磨，缩短设备使用寿命；泵体下端内置过滤组件，可拦截地下水中的大颗粒砂石、杂物，避免杂物进入泵腔造成活塞密封件划伤，影响泵体的吸水效率，过滤组件采用可拆卸结构，长期使用后可拆下清理滤孔中的堵塞物，无需更换整个泵体即可恢复过滤性能。

　　结构细节上，杠杆与活塞的连接部位采用铰接结构，可将杠杆的圆弧摆动转化为活塞的竖直往复运动，避免运动卡滞；活塞部位采用耐磨密封件，可在长期往复运动中保持泵腔的密封性，保证负压抽吸的效率，不会因为密封失效出现压不出水的情况；出水嘴采用水平向外延伸的设计，伸出长度足够放置常规水桶，取水时不会出现水体沿泵体外壁流淌的问题，保持井台周边干燥整洁。

　　实际使用中，这类手动压水装置的取水深度由地下水位高度决定，只要地下水位在设备的吸程范围内，即可稳定出水，不需要额外加注引水即可完成首次抽吸，部分结构优化的型号在泵腔内部设置了止回阀结构，每次使用后泵腔内会留存部分水体，下次使用时不需要重复灌引水即可直接压出水，大幅提升使用便利性。相较于电动取水设备，这类手动装置不存在电气安全隐患，也不会因为停电影响使用，在分散供水场景下的适配性极强，整体结构没有复杂的电子元件，所有零部件均为常规机械结构，金属材质的零部件采用防锈处理，可在户外露天环境下长期使用，不会因为潮湿、雨淋出现锈蚀卡滞的问题。
