114mm规格封闭式水泵叶轮结构设计

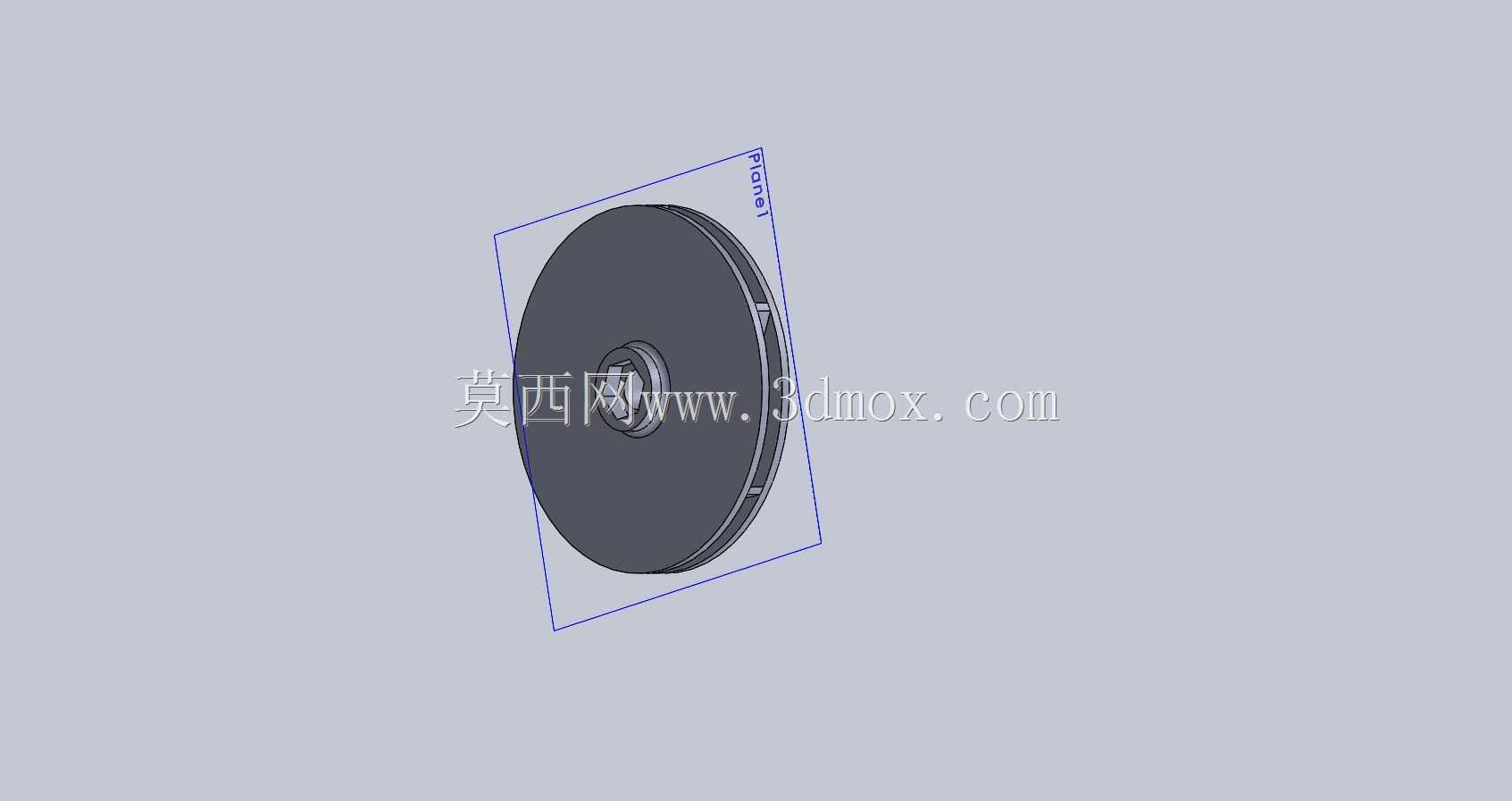

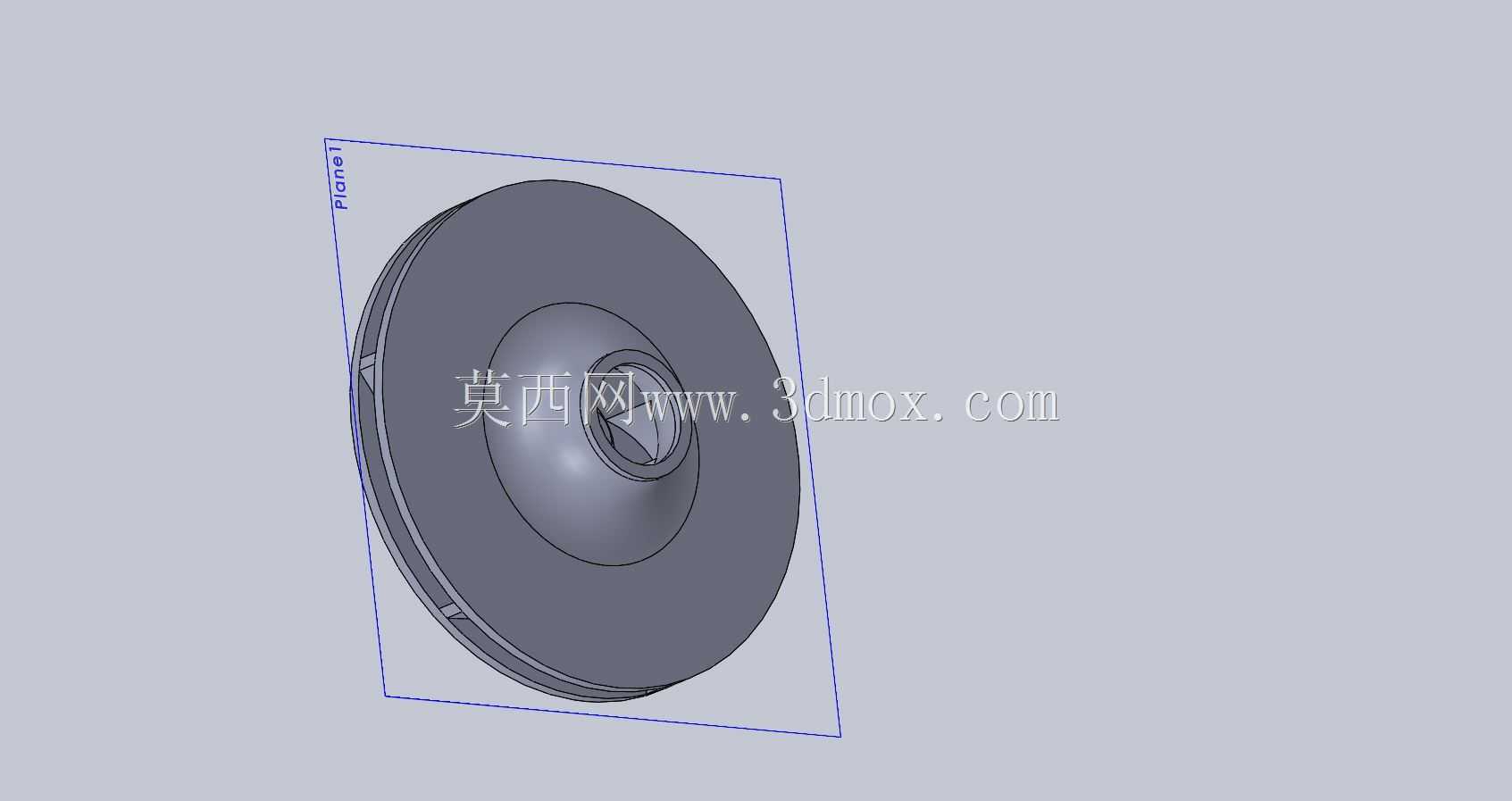

　　在民用供水、小型暖通循环、农用灌溉这类对水压稳定性要求不算极端的流体输送场景里，封闭式叶轮的应用占比一直不低，这次建模的114mm规格封闭式叶轮，就是针对小功率单级离心泵配套开发的水力核心部件。做这类叶轮设计的时候，首先要卡的是安装边界尺寸，114mm是叶轮的最大外缘直径，这个尺寸直接决定了泵腔的最小内径要求，设计时要给叶轮和泵壳内壁预留1.5-2mm的间隙，既避免运转时的擦碰风险，也能减少间隙泄漏带来的容积效率损失。从结构上看，这款叶轮采用后弯式叶片布局，叶片和前后盖板一体成型，属于典型的封闭式结构，和开式、半开式叶轮比起来，这种结构在输送清水或者物理性质接近清水的低杂质介质时，水力效率更高，因为前后盖板能把流体约束在叶片流道里，

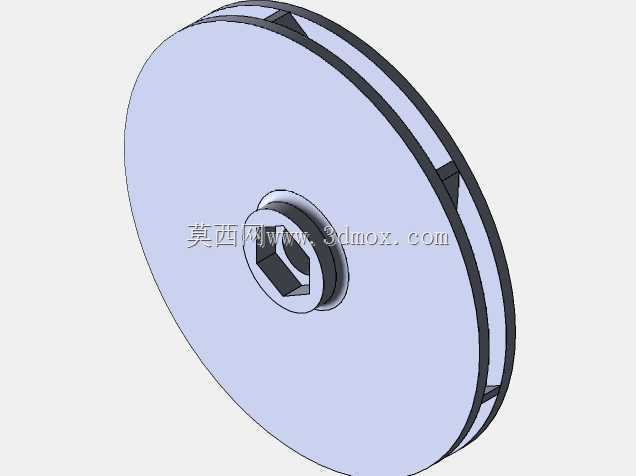

　　减少流道两端的流体回流损失。设计流道的时候，要顺着流体从叶轮入口到出口的流向做平滑过渡，入口处做了圆弧导边处理，能降低流体进入叶轮流道时的冲击损失，避免入口处产生涡流引发气蚀，这一点对小功率泵来说很关键，毕竟小泵的气蚀余量本身就不高，入口结构处理不好很容易在运转时产生噪音和振动。轮毂部分的设计是和泵轴直接配合的，建模时严格按照配套泵轴的直径做了公差匹配，轮毂上预留了键槽安装位，用来传递电机输出的扭矩，同时轮毂和后盖板的衔接处做了圆角过渡，避免应力集中——毕竟叶轮高速旋转时，轮毂和盖板的连接位置是应力集中的高发区，圆角过渡能有效分散旋转离心力带来的结构应力，提升部件的运转可靠性。从实际应用场景来说，

　　这款叶轮适配的是小流量高扬程的单级离心泵，常见于家庭自来水管网增压、小型壁挂炉内部水循环、庭院小规模灌溉取水这类场景，这类场景的介质大多是常温清水，没有大颗粒硬质杂质，封闭式叶轮的结构刚好能发挥效率优势，不会像开式叶轮那样因为间隙大导致效率偏低，也不会像半开式叶轮那样容易因为纤维类杂物缠绕出现故障。建模过程中，叶片的型线是按照水力设计的流线方程生成的，每个叶片的出口安装角都做了统一约束，保证流体流出叶轮时的速度方向一致，减少流体进入泵壳蜗室时的水力撞击。前后盖板的厚度也做了针对性优化，在满足结构强度的前提下尽可能做薄，降低叶轮自身的转动惯量，这样电机启动时的负载更小，也能减少运转时的无用功损耗。另外叶轮的入口端做了凸台定位结构，

　　安装时可以和泵体的密封环位置精准配合，保证入口处的间隙均匀，避免因为安装偏心导致的局部摩擦或者泄漏量增大。做这类水力部件的三维建模，不能只看外观造型，每一处尺寸都要和实际的水力性能、安装要求绑定，比如叶片的数量选择了6片，这个数量是在平衡水力脉动和加工难度之后确定的，叶片太少会导致流体流出时的压力脉动大，泵运转时振动明显，叶片太多又会增加流道的排挤系数，减小有效过流面积，反而降低效率。还有叶轮的轴向尺寸，也就是前后盖板之间的总宽度，要和泵腔的轴向安装空间匹配，同时要给密封件、轴套这些配套零件留出足够的安装位置，不能出现装配干涉。在实际的设备选型里，这类尺寸的封闭式叶轮大多配套功率在0.75kW到1.5kW之间的小型离心泵，额定转速一般在2900r/min左右，设计时要校核这个转速下叶轮的结构强度，保证最大外缘的离心应力在材料的许用应力范围内，一般这类叶轮采用工程塑料或者铸锡青铜材质，工程塑料材质成本低、耐腐蚀，适合民用清水场景，铸锡青铜材质的抗气蚀性能更好，适合对可靠性要求更高的小型工业循环场景。建模时还要考虑后续的加工或者模具成型工艺，比如叶片和盖板的连接位置不能出现尖角，所有转角都做了不小于R1的圆角，不管是注塑成型还是铸造脱模，都能避免出现应力集中或者填充不满的缺陷，也能减少流体在流道内的沿程阻力。
