牵引式洋葱田间收获作业设备结构设计

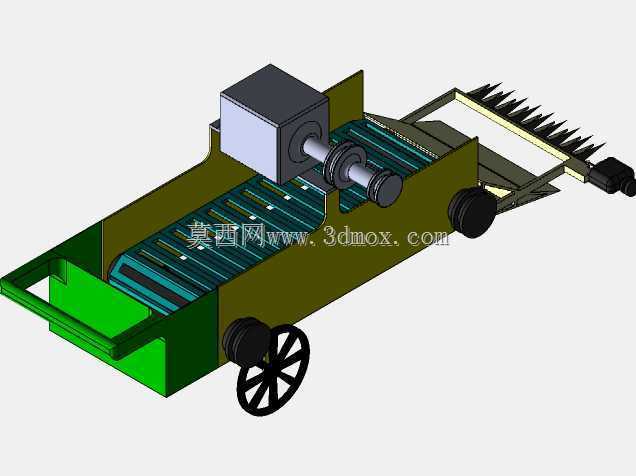

　　这款牵引式洋葱收获设备，主要适配平原、缓坡区域的规模化洋葱种植地块作业，可配套中小马力轮式拖拉机完成挂接，解决传统人工挖收洋葱效率低、鳞茎损伤率高、用工成本大的实际生产痛点，在黄淮海、西北等洋葱主产区的连片种植场景中具备较高的实用价值。从结构布局来看，设备前端设置的往复式切割器，作业时可先将洋葱垄间的杂草、地表残茬切断，同时对洋葱鳞茎上方的假茎进行初步齐整切割，避免长茎秆缠绕输送机构造成卡滞；切割器后方衔接的是限深挖掘铲，铲面采用弧形渐开线设计，作业时可根据洋葱鳞茎的入土深度调整限深轮高度，将挖掘深度控制在鳞茎生长层下方2-3cm位置，既保证能将带土的洋葱鳞茎完整掘起，又不会因挖掘过深增加牵引阻力、带入过多多余土壤。

　　挖掘铲抬升的洋葱鳞茎连带表层土壤，会直接进入设备中部的栅格输送筛面，筛面采用等间距圆钢焊接而成，辊轴带动筛面做往复抖动输送，在向后输送鳞茎的过程中，鳞茎表面附着的细碎土壤会通过栅格间隙落回田间，完成初步去土作业；筛面上方设置的柔性压条，采用橡胶材质包裹圆钢制作，可避免输送过程中鳞茎因抖动从筛面滚落，同时不会对鳞茎表皮造成硬挤压损伤。设备尾部设置的集收料箱，采用前低后高的倾斜式箱底设计，筛面输送过来的去土洋葱鳞茎会顺着箱底滑落到料箱中后部，料箱前端设置的可开合卸料挡板，当料箱集满后，可通过拖拉机后输出的液压动力控制挡板开启，将收集的洋葱鳞茎成条铺放在田间垄沟一侧，方便后续人工捡拾装袋，也可根据作业需求直接对接田间转运车完成实时卸料，

　　减少中间转运环节。从安装边界来看，设备整体挂接尺寸适配常规拖拉机后三点悬挂接口，挂接后整机横向宽度匹配1.2-1.5m的常规洋葱种植垄宽，作业时轮距可根据垄距调整，保证行走轮走在垄沟位置不会碾压鳞茎；整机纵向长度控制在2.8m以内，田间地头转弯半径小，适配小地块的转向作业需求，不会因机身过长造成地头碾压作物的问题。设计过程中重点考虑了作业工况的复杂性：针对田间土壤湿度大、筛面容易黏堵的问题，栅格筛面的间隙设置为2.5cm，既可以保证细碎湿土顺利漏下，又不会让直径3cm以上的商品洋葱从间隙掉落，同时筛面的抖动频率可根据土壤黏度通过传动箱的变速机构调整，湿黏地块可提高抖动频率增强去土防堵效果，沙土地块可适当降低抖动频率减少鳞茎表皮磕碰。

　　传动系统采用全封闭齿轮箱搭配链传动结构，所有外露传动部件均设置防护罩，避免田间秸秆、泥土卷入传动部件造成故障，行走轮采用实心橡胶轮结构，适配田间松软路面的行走需求，不会出现充气轮胎扎破漏气的问题。设备的动力传递完全依托配套拖拉机的后动力输出轴，不需要额外配置独立动力单元，降低了设备整体制造成本与维护难度，日常作业时仅需定期检查传动箱润滑油位、紧固栅格筛面的连接螺栓、检查切割器刀片磨损情况即可完成常规保养，适配基层农户的设备维护能力。在作业效率层面，单台设备配套30马力左右的轮式拖拉机，单日作业面积可达15-20亩，是人工挖收效率的20倍以上，且鳞茎挖净率可达到98%以上，损伤率控制在2%以内，远低于人工收获的损伤比例，能够有效把握洋葱收获的最佳农时窗口，避免因收获不及时造成鳞茎腐烂、发芽的损失。结构设计上充分考虑了不同区域的种植农艺差异，挖掘铲的安装角度、限深轮的高度调节范围、筛面的抖动行程均预留了足够的调整空间，可根据不同品种洋葱的鳞茎大小、不同地块的土壤条件做针对性参数调整，适配红皮洋葱、黄皮洋葱、紫皮洋葱等不同主栽品种的收获需求，也可通过更换前端作业部件，兼顾大蒜、马铃薯等地下块茎类作物的收获作业，提升设备的年利用率，降低农户的设备投入成本。
