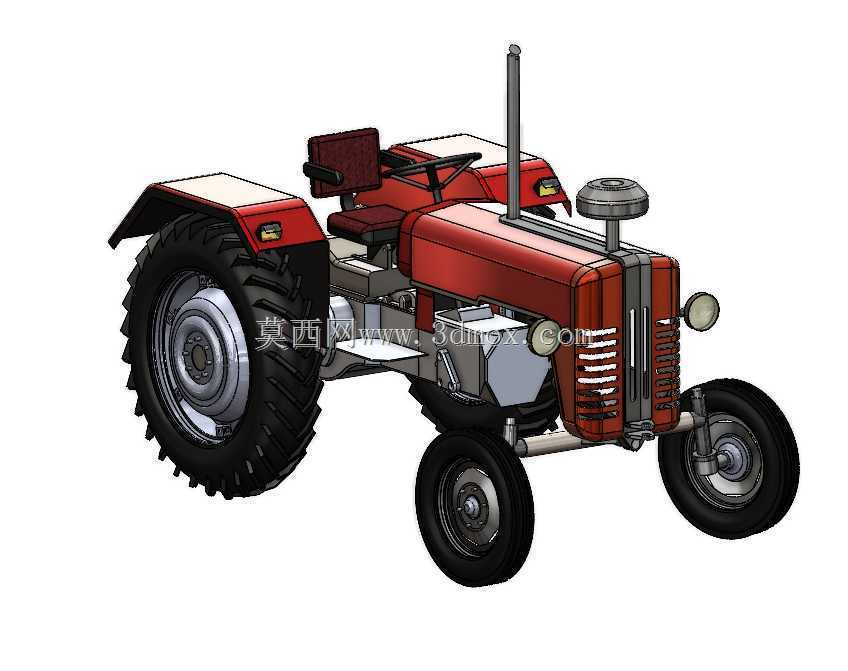

轮式农用拖拉机整机结构三维设计

　　这款轮式拖拉机的三维结构设计，首先围绕丘陵与平原地带的小规模农田作业场景展开，适配耕整、播种、短途农资转运等多类农事需求，整机行走机构采用后轮大直径驱动、前轮小直径转向的经典布局，后轮搭配深花纹越野轮胎，可在泥泞松软的耕地表面提供足够抓地力，避免作业时出现打滑陷车问题，前轮转向角度预留充足，最小转弯半径控制在适配小块农田掉头的范围，减少田间作业的空驶行程。从功能特性来看，整机前部预留了标准三点式悬挂接口，可匹配不同规格的犁铧、旋耕刀组、播种机等农机具，动力输出轴转速设置符合通用农机具的匹配标准，无需额外改装即可对接市面常见的后置作业设备；驾驶区域采用开放式布局，座椅位置与方向盘、操纵杆的人机工程尺寸经过反复校核，

　　操作人员长时间作业时可保持舒适的操作姿态，视线范围可完整覆盖前部作业区域与后部悬挂的农机具，无需频繁侧身观察作业状态。设计过程中优先考虑了整机的重心分布，发动机、变速箱等重型部件全部布置在整机中部偏下位置，降低整车重心高度，在坡地作业时可有效提升侧倾稳定性，避免重载作业时出现倾翻风险；排气系统采用高位竖直布置，避免田间作业时泥水飞溅进入排气管道，同时减少作业扬尘对进气系统的影响，进气口设置在发动机舱上部高位区域，搭配多级空气过滤结构，可适应田间多粉尘的作业环境。整机外形尺寸的边界控制充分考虑了乡村道路的通行限制，整机宽度控制在常规乡村机耕道的可通行范围内，转场作业时无需额外拆卸部件即可通过多数乡村路段；前后轮距设置为可调节结构，

　　可根据不同作物的垄距调整轮距参数，避免作业时碾压作物根系；燃油箱布置在发动机侧部的防护区域内，容量可满足单日连续作业的续航需求，加油口位置预留足够操作空间，田间补油时无需攀爬机身即可完成操作。底盘传动系统采用机械传动结构，变速箱档位覆盖低速作业档与高速转场档，低速档位输出扭矩充足，可带动重型旋耕设备完成黏重土壤的耕整作业，高速档位可满足乡村道路的转场行驶需求，无需额外拖车即可完成短距离跨地块转场；前后桥的承载能力经过校核，可匹配满载农资的拖斗完成转运作业，制动系统采用后轮机械制动结构，制动踏板的行程与制动力度经过调校，重载下坡时可提供足够的制动效能。车身覆盖件采用分块式设计，发动机侧罩可快速拆卸，日常维护时可直接暴露发动机、

　　滤清器等需要定期保养的部件，减少维护时的拆卸工作量；前部照明灯具布置在车头两侧高位，可满足夜间作业或转场时的照明需求，灯具外部设置金属防护网，避免田间作业时被飞溅的石块、作物秸秆打坏。轮胎的安装尺寸与轮毂的连接结构采用通用标准规格，后期更换配件时可直接选用市面通用的农用拖拉机轮胎，降低设备的后期维护成本；转向机构采用球头连接结构，各铰接点预留润滑脂加注口，可定期加注润滑脂减少铰接部位的磨损，延长转向系统的使用寿命。
