桌面级小型微型数控雕刻机结构设计

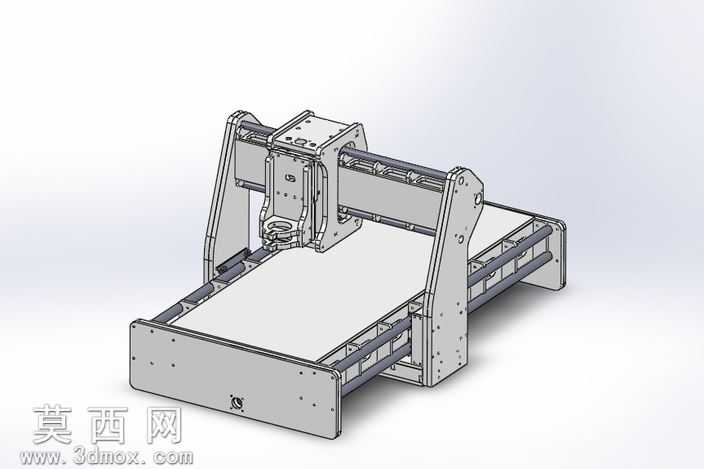

本作品为桌面级微型数控加工设备的三维建模设计，整体采用龙门式移动架构，在三维建模过程中严格遵循紧凑型加工设备的尺寸规范，对每一处结构件的装配公差、运动行程都做了精准的参数化设定。建模阶段先完成整体机架的基准搭建，两侧立式支撑座采用一体化钣金折弯加筋的结构设计，在三维软件中对支撑座的受力形变做了模拟校验，确保Z轴主轴组件高速运动时机架不会产生共振偏移。横向X轴传动采用双光轴导轨搭配同步带传动的结构，建模时精准还原了导轨固定座的安装孔位、同步带轮的啮合齿形，对滑块的运动限位做了行程约束设定，保证X轴运动过程中不会出现超程碰撞。Y轴传动布置于工作台下方，采用长行程光轴导轨搭配丝杆传动结构，工作台面板采用平整铝板设计，建模时预留了工件装夹的T型槽位，同时对Y轴两端的支撑轴承座做了同轴度校验，保证传动过程的平顺性。Z轴主轴滑台采用垂直导向结构，建模时还原了主轴夹座的锁紧结构、Z轴传动的丝杆螺母副细节，对主轴的上下运动行程做了参数化限定，可适配不同长度的加工刀具。渲染阶段采用金属哑光材质赋予机架钣金件，光轴导轨赋予高抛光金属材质，同步带、传动轮分别赋予橡胶、工程塑料材质，通过打光模拟真实车间的光照环境，清晰呈现各部件的装配关系与结构细节。设计思路围绕小型化、桌面化的加工需求展开，在保证结构刚性的前提下尽可能压缩设备整体占地面积，各传动部件均采用市面通用的标准件建模，既保证了模型的可落地加工性，也方便使用者根据自身需求替换不同规格的传动组件，整体结构拆装逻辑清晰，机架各连接部位均采用螺丝锁紧固定，建模时还原了每一处连接螺丝的孔位与规格，方便后续生成工程图指导生产装配。
