小型台式自动加工机床三维结构设计

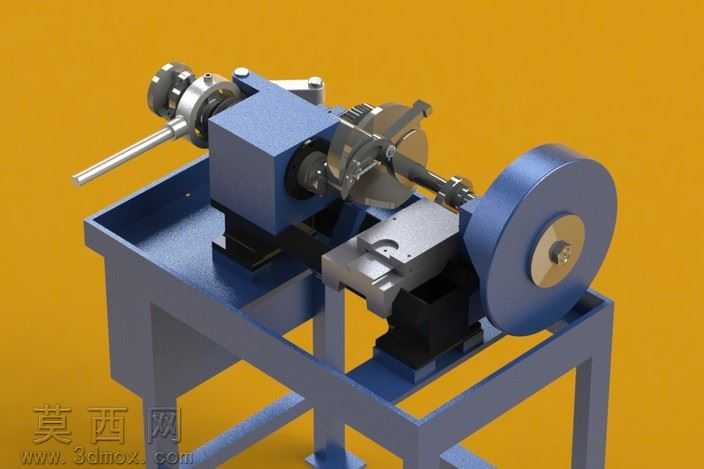

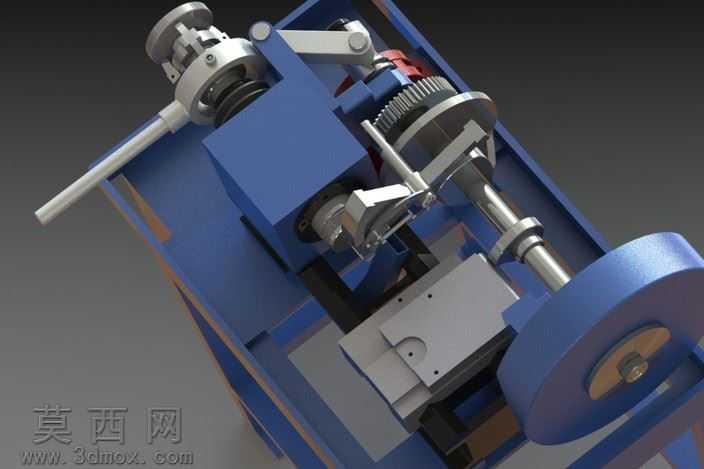

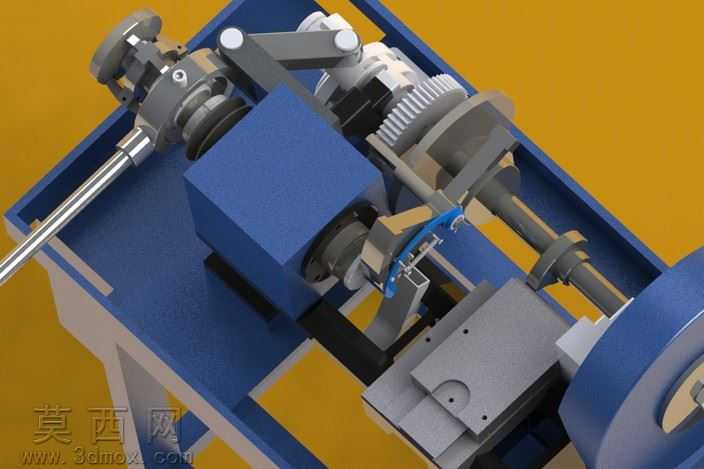

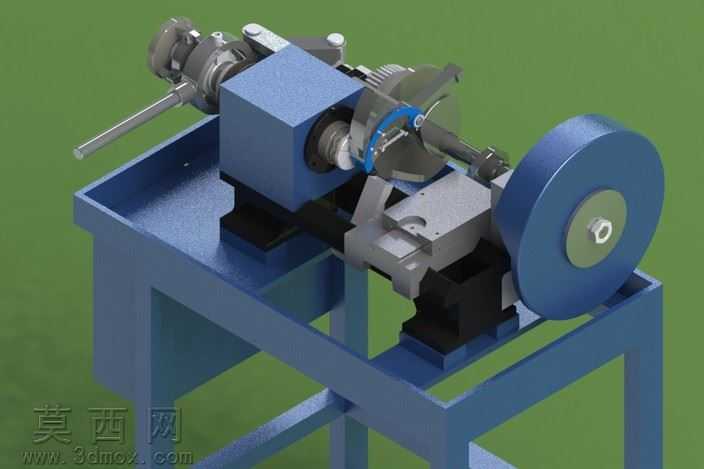

本作品为小型台式自动加工机床的三维设计模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的公差配合规范，对每一个零部件的尺寸、装配关系都进行了精准定义，确保模型可直接用于工程参考与二次开发。模型渲染阶段采用了写实的工业材质表现：床身与机架部分赋予磨砂灰铸铁材质，还原铸铁件哑光、略带粗糙的金属质感，表面添加细微的铸造纹理提升真实度；主轴箱、进给拖板等机加工部件赋予蓝灰色烤漆金属材质，模拟机床设备常用的工业漆面效果，漆面带有轻微的环境反射，体现漆面的平整质感；传动带轮、主轴芯轴、操作手柄等运动部件赋予抛光钢材质，突出金属加工后的光亮质感，同时对带轮的V型槽、主轴的装夹锥面、拖板的导轨配合面等关键结构做了细节刻画，还原零件的加工特征。结构设计上，模型完整还原了自动加工机床的核心功能模块：左侧为主轴装夹模块，包含主轴箱体、轴承支撑结构、工件装夹延长杆，可实现工件的旋转装夹驱动；中部为切削执行模块，带有可调节进给位置的刀架拖板，拖板设置有锁紧结构与进给导向面，可完成切削位置的精准调整；右侧为动力传动模块，包含大直径V带轮、传动连接轴、飞轮结构，通过带传动实现动力的平稳传递，大尺寸带轮同时兼具飞轮储能作用，保障切削加工时的转速稳定性；底部为方管焊接式机架，机架设置有横向加强撑杆，提升整体结构的刚性，机架底部预留有安装固定孔位，可实现设备的台面固定安装。设计思路围绕小型化、自动化加工需求展开，整体结构紧凑，占地面积小，适合小尺寸零件的批量自动切削加工，各功能模块采用模块化设计思路，主轴模块、进给模块、传动模块均可独立拆分，便于后续的结构优化、易损件更换与功能拓展，模型中所有的连接螺栓、定位销、锁紧手柄等标准件均按照国标规格建模，装配关系完全符合实际设备的装配逻辑，不存在干涉错位问题，可直接用于装配工艺演示、设备原理教学、结构方案验证等场景。
