适配XYZ钻设备的多轴钻孔动力头结构

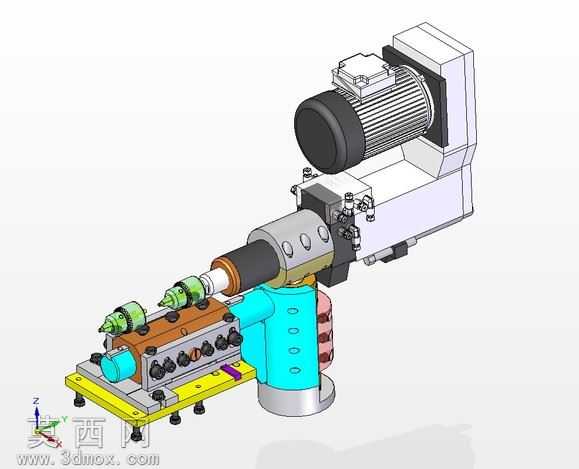

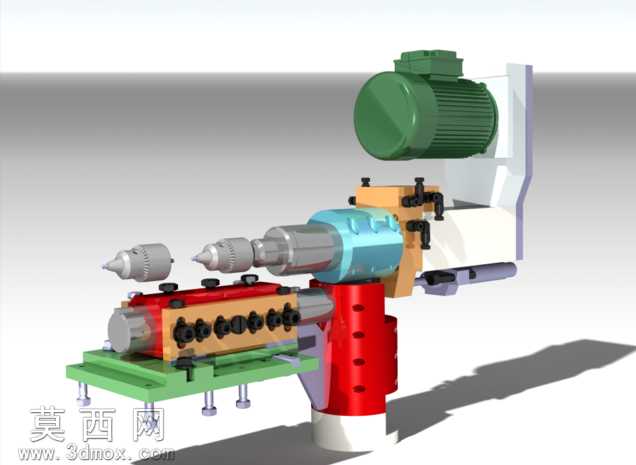

该三维模型为适配XYZ三轴钻削设备的多轴钻孔动力头组件，整体采用自顶向下的参数化建模思路完成，在三维建模过程中严格遵循机械加工装配的公差配合逻辑，对每一处连接结构都做了干涉检查，确保各部件装配后无运动冲突。模型主体分为驱动单元、传动单元、多轴输出单元、安装基座四个核心部分：驱动单元采用标准卧式伺服电机结构建模，还原了电机外壳的散热筋纹理、接线盒结构、输出端连接法兰的螺栓孔位细节，材质上为电机外壳赋予磨砂铸铝材质，散热筋做细微的金属拉丝质感处理，输出轴赋予调质钢的哑光金属材质，还原真实电机的视觉质感。传动单元包含连接电机与输出轴的传动箱体、轴承限位结构、进给导向套，建模时还原了箱体内部的轴承安装位、密封槽结构，箱体材质采用灰铸铁材质，做了表面喷漆的半哑光质感处理，连接螺栓统一采用标准内六角螺栓模型，螺栓头部做了发黑处理的材质表现，清晰区分不同部件的材质差异。多轴输出单元是该模型的核心设计部分，采用固定轴距的多轴输出布局，可同时装夹多支钻头完成同平面多孔同步钻削，建模时还原了每个输出轴的钻夹头结构、钻头装夹位、轴间密封结构，钻夹头做了淬火钢的亮面金属材质，输出轴端的调节螺母做了表面滚花的细节建模，还原真实部件的操作触感特征。安装基座部分包含底部的安装底板、高度调节立柱、角度微调结构，底板上的T型安装槽、固定螺栓沉孔都做了1:1还原，底板材质采用45号钢表面发蓝处理，调节立柱做了镀铬的亮面金属材质，微调手轮做了胶木材质的深色哑光质感。整体模型在渲染阶段采用等轴测视角布光，主光源从斜上方45度投射，搭配辅助补光弱化部件阴影，清晰展现各部分的装配层级与结构细节，所有可活动部件都保留了运动副约束，可直接用于装配模拟与运动仿真，验证多轴钻削过程的进给轨迹与干涉情况，设计上充分考虑了与XYZ钻设备的安装适配性，底板安装孔位与标准XYZ滑台的安装尺寸完全匹配，可直接集成到三轴钻削设备中完成多孔加工作业，缩短专用钻孔设备的设计开发周期。
