抽水蓄能系统用过滤式储能罐体结构

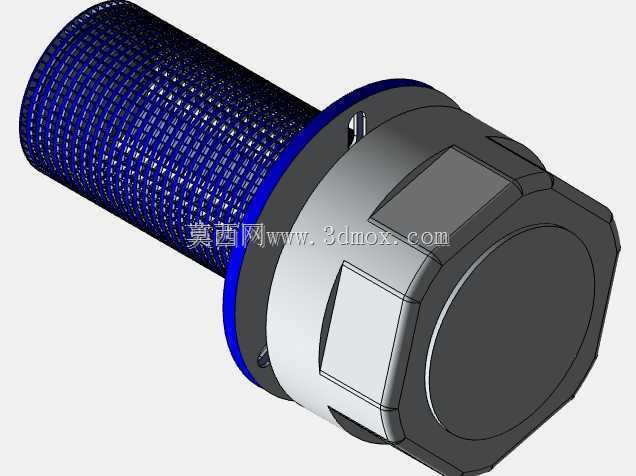

　　在中小型抽水蓄能系统的液压控制回路、流体稳压管路中，这类带过滤结构的储能罐体是保障管路压力稳定、拦截流体杂质的核心配套部件，常布置在蓄能器前端、压力补偿支路的入口位置，避免管路内的金属碎屑、密封残渣进入蓄能腔损坏密封结构，同时承担短时压力补偿、吸收管路水锤冲击的作用。从结构设计来看，该部件采用同轴式布局，一端为外螺纹连接端，表面加工有标准六角拧动面，方便现场使用标准扳手完成拧紧安装，无需定制专用工装，适配常规工业管路的安装作业逻辑；紧邻六角结构的位置设置了环形凸台，凸台处加装蓝色密封挡圈，安装时可贴合管路安装面的止口，形成径向+端面的双重密封，避免高压工况下出现流体渗漏。罐体的过滤段采用镂空网格结构，网格沿筒体周向均匀排布，

　　网格的筋条宽度、开孔尺寸经过匹配计算，既保证足够的通流面积，减少流体通过时的压损，又能拦截粒径大于0.1mm的固体杂质，避免杂质进入后续的精密调压元件。设计过程中，首先需要匹配对应管路的公称通径，确定外螺纹的规格与螺距，保证和现有管路的连接兼容性；其次要核算过滤段的有效通流面积，确保通流能力不低于管路额定流量的1.5倍，避免在大流量工况下产生节流效应引发系统压力波动；六角拧动面的对边尺寸严格遵循标准紧固件的尺寸规范，保证常规开口扳手、套筒扳手均可顺利操作，减少现场安装的工具适配成本。安装边界方面，该部件整体为同轴回转结构，安装时需要预留足够的轴向操作空间，用于扳手拧动六角段完成紧固，径向方向需要预留至少大于过滤段外径5mm的空间，

　　避免过滤段的网格孔被周边结构遮挡，影响通流效果；密封挡圈的安装槽深度经过公差匹配，保证挡圈压缩量在合理区间，既不会因为压缩量过大导致挡圈过早老化失效，也不会因为压缩量不足导致密封失效。在实际工况应用中，这类罐体常配套在小型抽水蓄能试验台、移动式液压储能站的管路上，当系统出现短时压力下降时，罐体内存储的带压流体可以快速补充到管路中，维持系统压力稳定，当管路出现阀门快速启闭引发的水锤冲击时，罐体的空腔可以吸收冲击能量，避免压力峰值损坏管路中的压力表、传感器等精密元件。过滤段的网格结构采用一体化成型设计，避免了拼接结构带来的焊缝泄漏风险，同时网格的筋条做了倒圆角处理，减少流体经过时的紊流产生，降低管路运行过程中的振动与噪音。

　　结构建模过程中，需要重点关注六角面与螺纹段的同轴度公差，避免安装后出现偏斜导致密封面受力不均；过滤段的网格排布需要做均匀性校验，避免局部筋条过薄导致强度不足，在高压流体冲击下出现变形损坏；密封槽的尺寸公差需要严格控制，保证密封件的压缩率处于15%-25%的合理区间，适配矿物液压油、水基乳化液等多种常用工业流体介质的使用场景。不同于常规的纯蓄能罐体结构，该集成过滤功能的罐体减少了管路中单独安装过滤器的空间需求，缩短了管路连接长度，降低了管路的泄漏点数量，非常适合安装空间紧凑的小型液压储能回路使用。在进行三维建模时，各段的过渡圆角均做了工艺性处理，避免出现尖锐棱角导致加工过程中应力集中，同时所有配合面的尺寸公差均按照中等精度配合要求设置，兼顾加工经济性与装配适配性，不需要过高的加工精度即可满足使用要求，适合批量加工生产。
