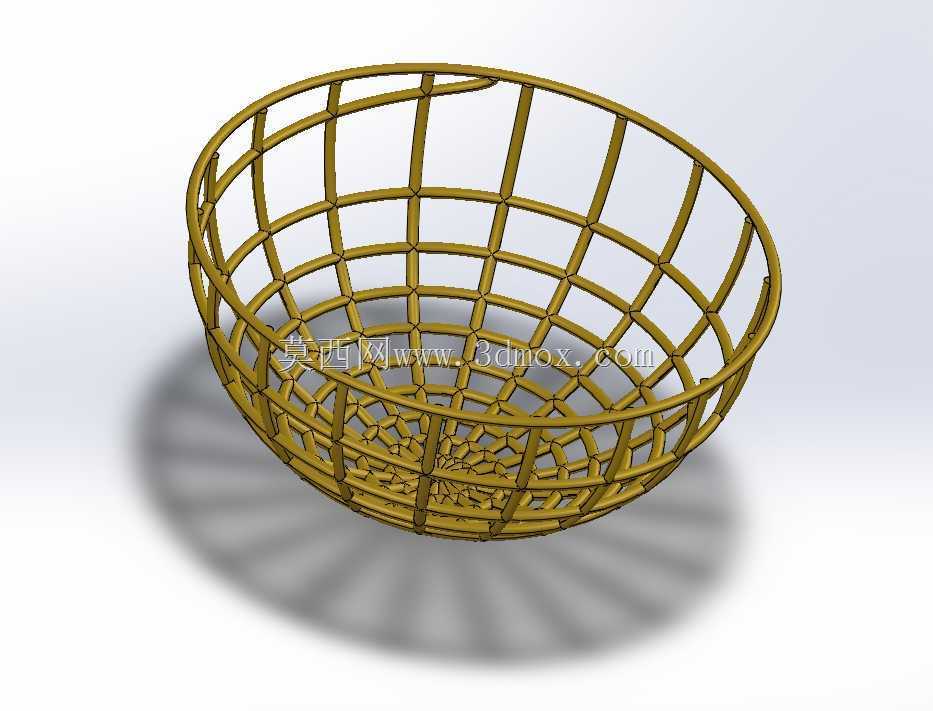

镂空网格结构圆形收纳篮三维设计

　　日常生产与生活场景中，镂空篮筐的应用覆盖了物料周转、零件清洗、食材沥水、零散物件收纳等多个环节，这类带网格镂空结构的容器，核心优势在于通透的结构能快速沥除液体、散逸热量，同时相比实心容器大幅降低自身重量，减少材料消耗。本次设计的圆形镂空收纳篮，整体采用上宽下窄的回转体轮廓，篮口边缘做了加厚卷边处理，避免使用过程中边缘剐蹭，同时提升整体结构的抗形变能力，篮底为平整的圆弧过渡结构，放置在平面上时能保证足够的接触面积，不会出现放置不稳、侧翻的问题。

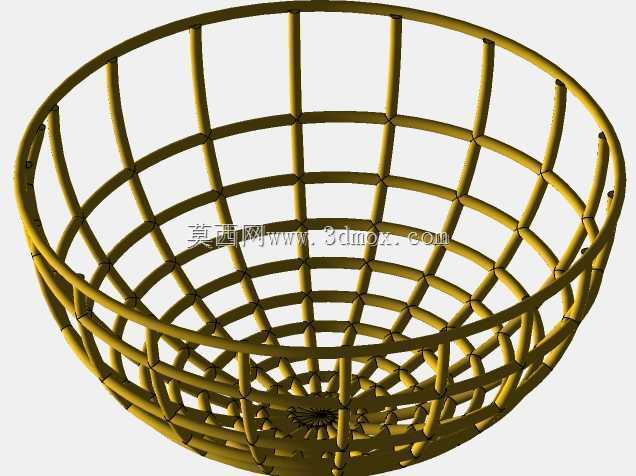

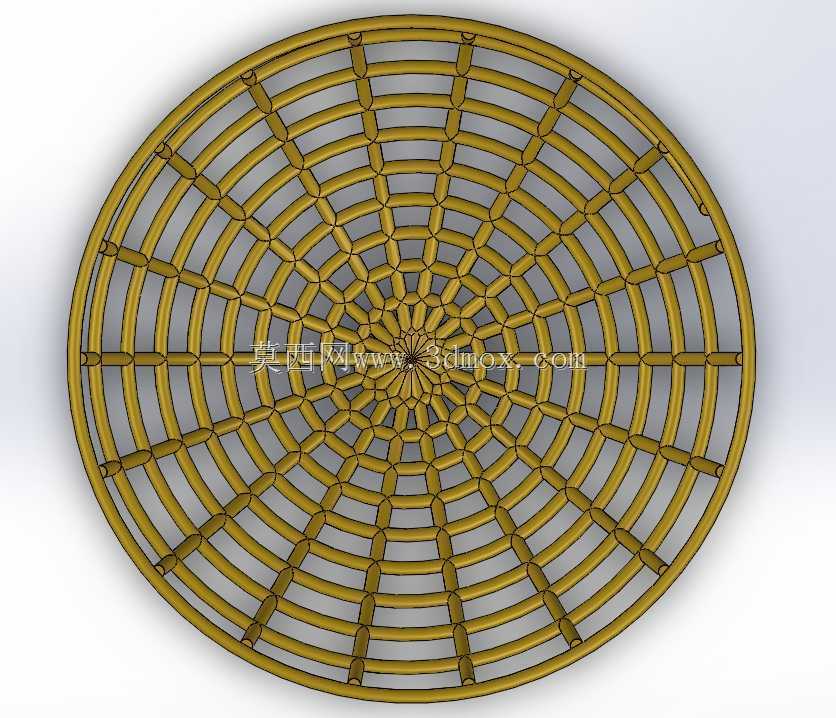

　　从结构设计逻辑来看，整个篮体的网格采用周向均匀分布的径向筋条与多层环形筋条交叉拼接而成，所有筋条的截面均采用圆角矩形设计，没有尖锐棱角，既避免使用过程中划伤操作人员或盛放物件，也能在注塑、3D打印或者金属焊接加工时减少应力集中点，提升结构的抗冲击性能。设计过程中先通过回转特征构建出篮体的整体基准曲面，再基于基准曲面绘制单根径向筋条的扫描路径，通过圆周阵列得到均匀分布的径向支撑筋，之后根据篮体不同高度的直径变化，绘制不同直径的环形筋条扫描路径，通过扫掠特征生成环形筋，所有筋条的交叉位置都做了布尔合并与圆角过渡，保证整个结构为连续整体，不存在拼接缝隙。

　　考虑到不同应用场景的适配需求，设计时预留了尺寸调整的参数化基准，径向筋条的数量可以根据盛放物件的最小尺寸调整，避免细小零件从网格缝隙掉落，环形筋的间距也可以根据承重需求做对应修改，当需要盛放较重的金属加工零件时，可以加密环形筋的分布密度，提升篮体的整体承重能力；如果是用于食材沥水、日常家居收纳场景，则可以适当加大网格间距，进一步降低整体重量，提升通透性能。篮体的整体高度与篮口直径的比例控制在1:1.8左右，这个比例既能保证足够的盛放容积，也不会因为篮身过深导致底部物件取用不便，篮底的直径设置为篮口直径的二分之一，圆弧过渡的篮壁能让盛放的物件自然向篮底中心聚拢，不会在边角位置堆积。

　　从加工适配性角度，这个结构既可以适配塑料注塑成型工艺，设计时已经预留了拔模斜度，所有筋条的侧壁都沿着篮体的回转中心设置了一致的拔模角度，注塑开模时不会出现结构卡滞；如果采用金属材质加工，不管是不锈钢条焊接还是金属丝弯折成型，这个结构的筋条路径都是规则的圆周分布与环形路径，加工时不需要复杂的工装定位，能有效降低加工难度与制造成本。在工业生产场景中，这类镂空篮可以配套清洗设备使用，作为零件清洗的承载工装，网格结构能让清洗液、高压水流充分接触零件表面，提升清洗效率，清洗完成后提起篮筐就能快速沥除清洗液，不需要额外的沥水工序；在仓储周转环节，镂空结构能让仓储管理人员直接观察到内部盛放的物料种类与数量，不需要反复开盖清点，提升仓储管理的效率；在家居与商用场景中，这类篮筐可以用于果蔬沥水、零散工具收纳、餐具收纳等多个场景，圆润的结构不会磕碰桌面或其他物件，通透的网格也不容易积留污水与灰尘，日常清理十分方便。

　　设计过程中还针对结构受力做了对应优化，篮口位置的卷边结构相当于在篮体顶部设置了一圈加强筋，能避免篮体受挤压时出现口部变形的问题，径向筋条从篮口位置一直延伸到篮底中心，所有承重载荷可以通过径向筋条均匀传递到整个篮壁，不会出现局部受力过大导致筋条断裂的问题，篮底位置的筋条做了加密处理，提升底部的承重能力，放置较重物件时不会出现底部鼓胀变形的情况。所有筋条的连接位置都做了等半径圆角处理，既避免了加工过程中的应力集中，也让整个篮体的外观更加流畅自然，没有生硬的棱角转折。
